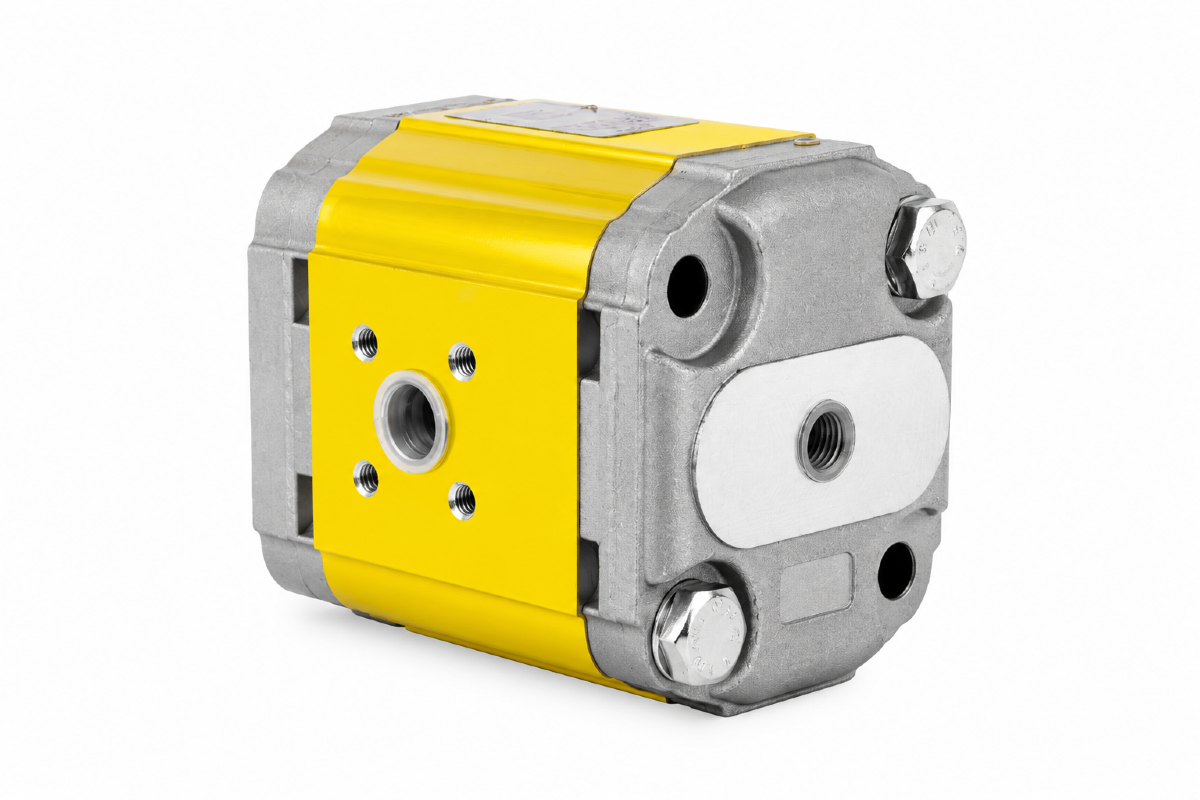

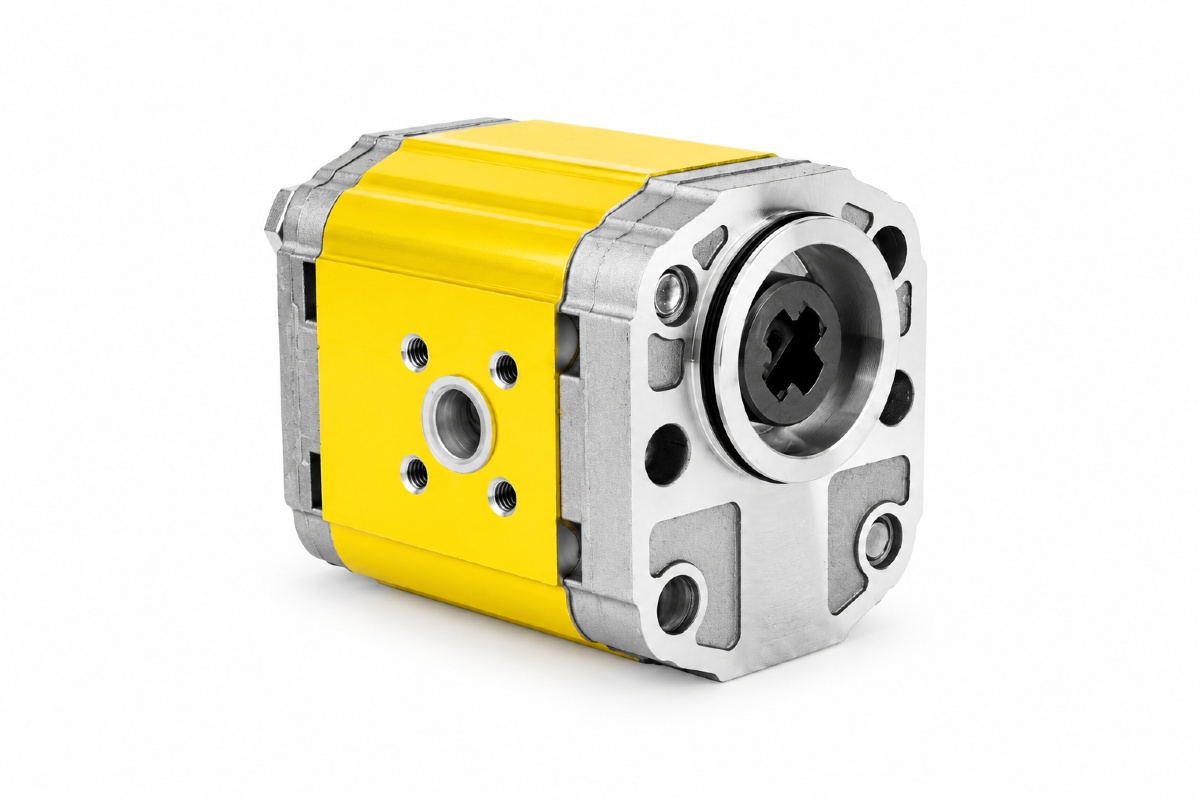

Vivoil XV-2M/06 X2M4319CRRE to dwukierunkowy silnik hydrauliczny zębaty producenta Vivoil, należący do serii XV i grupy wielkościowej 2.

Silnik posiada pojemność geometryczną 6,00 cm³/obr. i jest przeznaczony do pracy rewersyjnej, czyli w obu kierunkach obrotów. Wykonanie X2M4319CRRE posiada kołnierz montażowy Ø52 w standardzie niemieckim typu BH, wał frezowany CF001 oraz zewnętrzny drenaż.

Najważniejsze parametry techniczne

Parametry hydrauliczne Vivoil XV-2M/06

Silnik Vivoil XV-2M/06 posiada pojemność geometryczną 6,00 cm³/obr.. Maksymalne ciśnienie robocze P1 wynosi 260 bar, natomiast maksymalne chwilowe ciśnienie szczytowe P3 wynosi 300 bar.

Silnik jest jednostką rewersyjną, dlatego może pracować w obu kierunkach obrotów w zależności od kierunku przepływu oleju hydraulicznego.

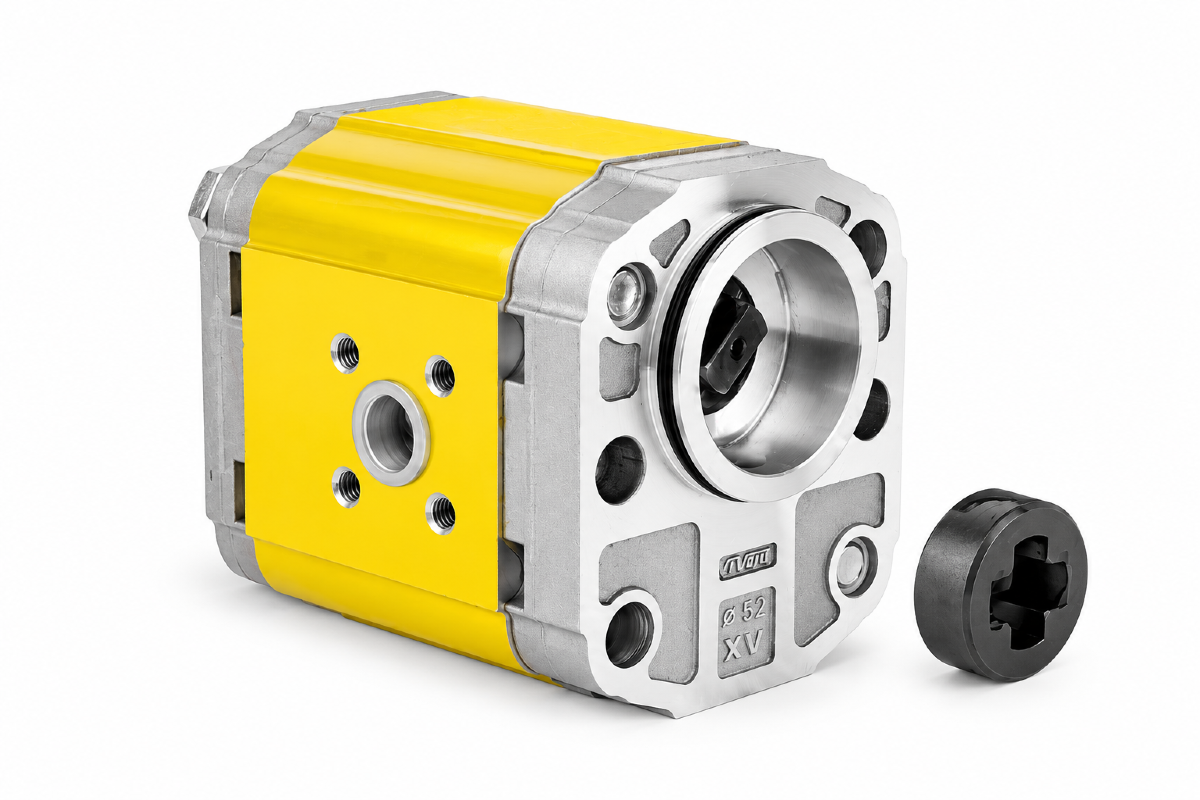

Kołnierz Ø52 – standard niemiecki typu BH

Oznaczenie 19 w symbolu X2M4319CRRE określa wykonanie z kołnierzem Ø52 w standardzie niemieckim typu BH. Wersja posiada uszczelnienie typu O-ring.

Jest to odmienne wykonanie montażowe od wersji z kołnierzem Ø36,5 lub Ø50 HY, dlatego przy wymianie silnika należy dokładnie porównać sposób mocowania.

Wał frezowany CF001

Silnik posiada wał CF001:

• wykonanie frezowane,
• średnica Ø15 mm,
• szerokość części frezowanej 8 mm,
• dopuszczalny moment wału 60,5 Nm.

Przyłącza hydrauliczne

Wersja X2M4319CRRE posiada przyłącza hydrauliczne kołnierzowe:

• IN – Ø15 / Ø35, rozstaw pod kątem 45°, mocowanie M6×1,
• OUT – Ø15 / Ø35, rozstaw pod kątem 45°, mocowanie M6×1.

Silnik posiada drenaż zewnętrzny. Maksymalne dopuszczalne ciśnienie drenażu wynosi 0,3–0,5 bar.

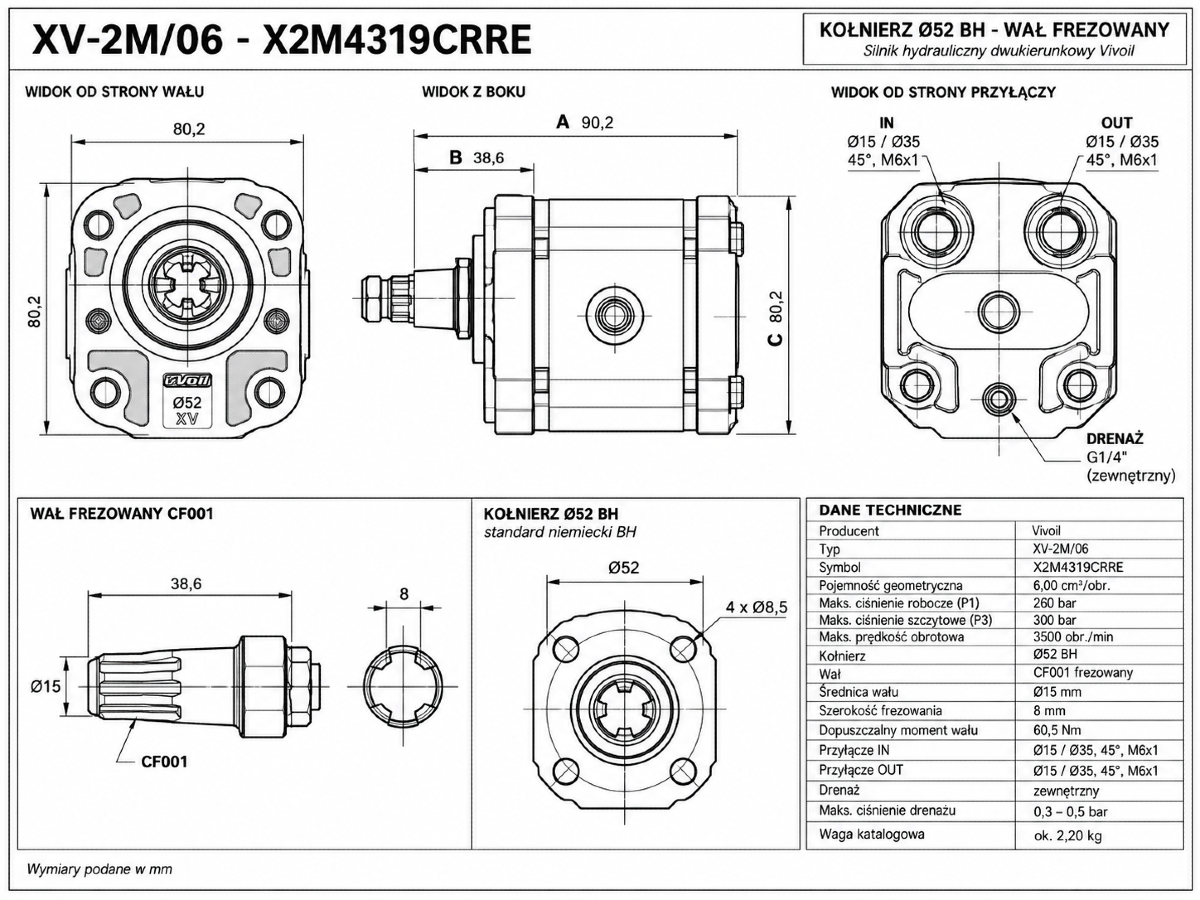

Wymiary Vivoil XV-2M/06 X2M4319CRRE

Zastosowanie

Silniki hydrauliczne Vivoil serii XV-2M są przeznaczone do napędów hydraulicznych wymagających kompaktowej konstrukcji oraz pracy w obu kierunkach obrotów. Mogą być stosowane między innymi w:

• maszynach przemysłowych,
• maszynach rolniczych,
• maszynach budowlanych,
• urządzeniach komunalnych,
• przenośnikach i transporterach,
• napędach pomocniczych,
• agregatach hydraulicznych,
• urządzeniach mobilnych.

Dobór silnika Vivoil X2M4319CRRE

Przy wymianie silnika należy porównać pełne oznaczenie starej jednostki oraz wszystkie istotne parametry montażowe. Poszczególne wykonania Vivoil XV-2M mogą mieć tę samą pojemność, ale różnić się kołnierzem, wałem, przyłączami oraz rodzajem drenażu.

W przypadku tego produktu szczególnie istotne jest pełne oznaczenie X2M4319CRRE – w tym kołnierz Ø52 BH, wał CF001 oraz przyłącza kołnierzowe.

Przed zakupem porównaj pełny symbol, parametry techniczne oraz wymiary produktu z dokumentacją swojego urządzenia.
