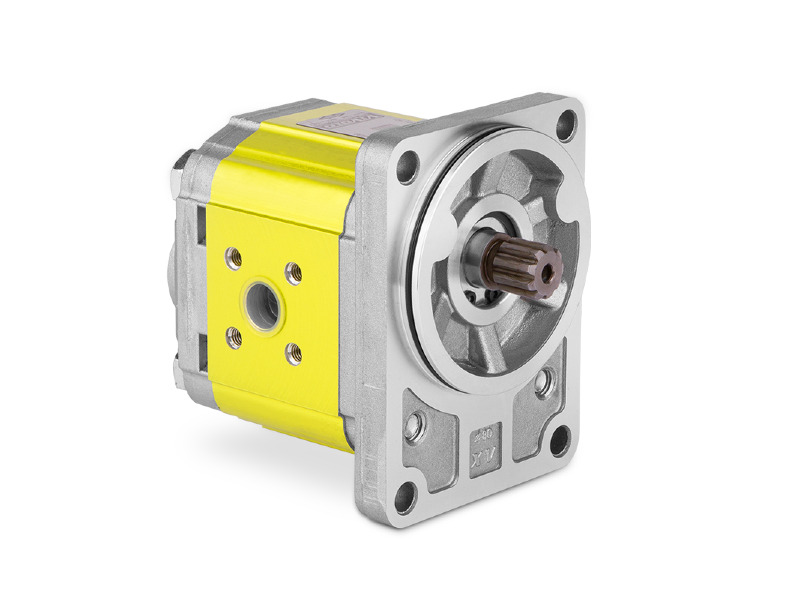

Silnik hydrauliczny dwukierunkowy Vivoil XV-2M/09 8,40 cm³/obr. X2M4525HRRE

Silnik hydrauliczny dwukierunkowy Vivoil XV-2M/09 8,40 cm³/obr. X2M4525HRRE

Dwukierunkowy silnik hydrauliczny Vivoil z kołnierzem Ø80 mm i wałem wielowypustowym SCF03 do profesjonalnych układów hydrauliki siłowej.

Vivoil XV-2M/09 X2M4525HRRE to rewersyjny silnik hydrauliczny zębaty producenta Vivoil, należący do serii XV i grupy wielkościowej 2.

Silnik posiada pojemność geometryczną 8,40 cm³/obr.. Wykonanie X2M4525HRRE posiada kołnierz Ø80 mm w standardzie niemieckim, wał wielowypustowy SCF03, dwa przyłącza kołnierzowe R-R oraz zewnętrzny drenaż.

Najważniejsze parametry techniczne

Parametry hydrauliczne Vivoil XV-2M/09

Silnik XV-2M/09 posiada pojemność geometryczną 8,40 cm³/obr.. Maksymalne ciśnienie robocze P1 wynosi 260 bar, a maksymalne ciśnienie szczytowe P3 wynosi 300 bar.

Kołnierz Ø80 mm – standard niemiecki

Oznaczenie 25 w symbolu X2M4525HRRE odpowiada wykonaniu z kołnierzem Ø80 mm w standardzie niemieckim.

Wał wielowypustowy SCF03

Oznaczenie H odpowiada wałowi SCF03:

• wał wielowypustowy,
• średnica Ø16,5 mm,
• 9 zębów,
• długość wielowypustu 18,8 mm,
• moduł 1,6,
• wykonanie DIN 5482 17×14,
• dopuszczalny moment wału 86,1 Nm.

Przyłącza kołnierzowe R-R

Silnik posiada dwa przyłącza robocze w wykonaniu R-R:

• średnica portu Ø15 mm,
• średnica kołnierza Ø35 mm,
• mocowanie M6×1,
• układ otworów 45°,
• identyczne wykonanie dla IN i OUT.

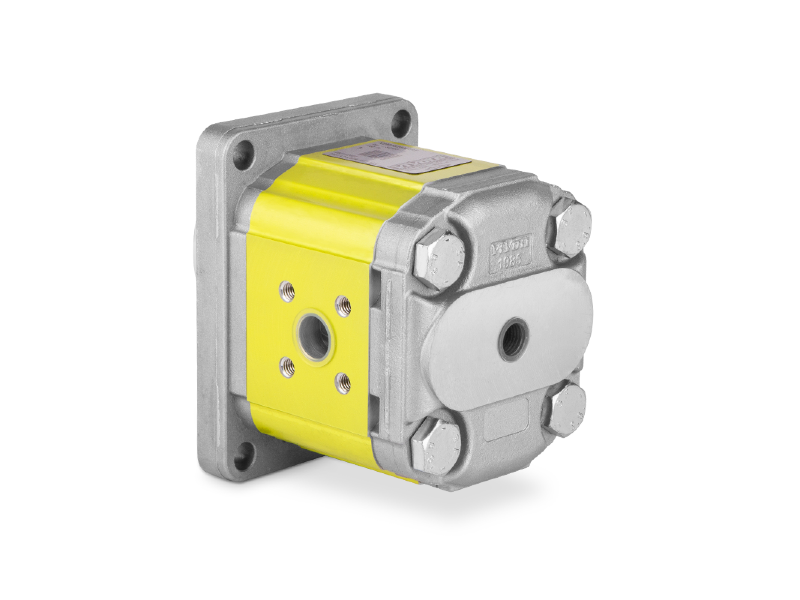

Drenaż zewnętrzny

Końcowe oznaczenie E oznacza wykonanie z drenażem zewnętrznym. Przyłącze drenażu ma gwint 1/4" BSP, a maksymalne dopuszczalne ciśnienie drenażu wynosi 0,3–0,5 bar.

Wymiary Vivoil XV-2M/09

Zastosowanie

• maszyny przemysłowe,
• maszyny rolnicze,
• maszyny budowlane,
• maszyny leśne,
• urządzenia komunalne,
• przenośniki i transportery,
• napędy hydrauliczne,
• urządzenia mobilne.

Dobór silnika Vivoil X2M4525HRRE

Przy wymianie silnika należy kierować się pełnym oznaczeniem producenta oraz rzeczywistymi parametrami dotychczasowej jednostki.

Poszczególne wykonania Vivoil XV-2M mogą różnić się kołnierzem, wałem, przyłączami i sposobem wykonania drenażu.

Dla modelu X2M4525HRRE szczególnie istotne są: pojemność 8,40 cm³/obr., kołnierz Ø80 mm, wał wielowypustowy SCF03 oraz przyłącza kołnierzowe R-R.

Przed zakupem porównaj pełny symbol, parametry techniczne oraz wymiary produktu z dokumentacją swojego urządzenia.
