Silnik hydrauliczny dwukierunkowy Vivoil XV-2M/26 26,20 cm³/obr. X2M5719CSSE

Silnik hydrauliczny dwukierunkowy Vivoil XV-2M/26 26,20 cm³/obr. X2M5719CSSE

Dwukierunkowy silnik hydrauliczny Vivoil do profesjonalnych układów hydrauliki siłowej.

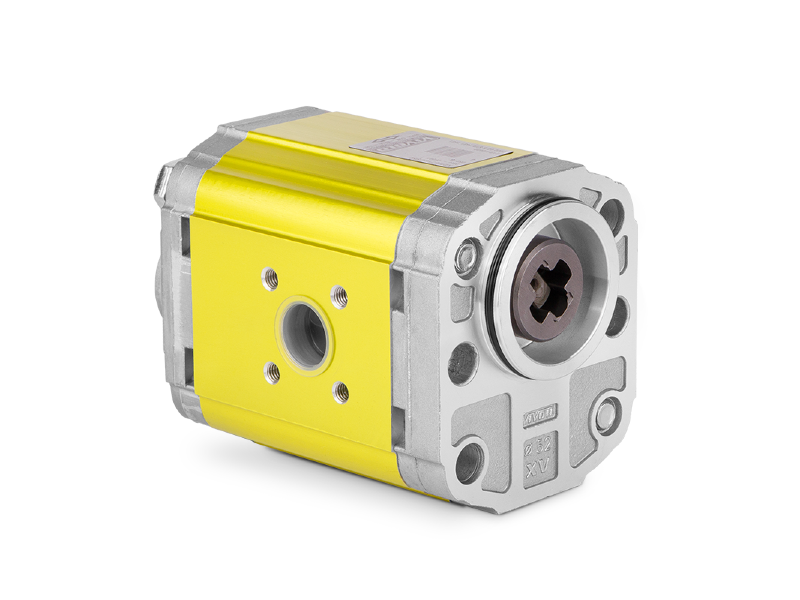

Vivoil XV-2M/26 X2M5719CSSE to rewersyjny silnik hydrauliczny zębaty producenta Vivoil, należący do serii XV i grupy wielkościowej 2.

Silnik posiada pojemność geometryczną 26,20 cm³/obr.. Wykonanie X2M5719CSSE wyposażone jest w kołnierz Ø52 w standardzie niemieckim BH, wał CF001 z frezowanym zabierakiem, dwa przyłącza kołnierzowe S-S oraz zewnętrzny drenaż.

Najważniejsze parametry techniczne

Parametry hydrauliczne Vivoil XV-2M/26

Silnik XV-2M/26 posiada dokładną pojemność geometryczną 26,20 cm³/obr.. Maksymalne ciśnienie robocze P1 wynosi 170 bar, natomiast maksymalne ciśnienie szczytowe P3 wynosi 210 bar.

Kołnierz Ø52 – standard niemiecki BH

Oznaczenie 19 w symbolu X2M5719CSSE odpowiada wykonaniu z kołnierzem Ø52 mm w standardzie niemieckim BH. W karcie producenta pokazano również uszczelnienie O-ring 47,30 × 2,62 mm.

Wał CF001 – frezowany zabierak

W tym modelu oznaczenie C odpowiada wałowi CF001. Nie jest to wał stożkowy.

• typ: CF001 – frezowany zabierak,
• średnica Ø15 mm,
• grubość części frezowanej 8 mm,
• dopuszczalny moment wału 60,5 Nm.

Przyłącza kołnierzowe S-S

Model X2M5719CSSE posiada dwa przyłącza robocze w wykonaniu S-S:

• średnica portu Ø20 mm,
• średnica / rozstaw kołnierza Ø40 mm,
• mocowanie M6×1,
• układ przyłącza 45°,
• identyczne wykonanie dla IN i OUT.

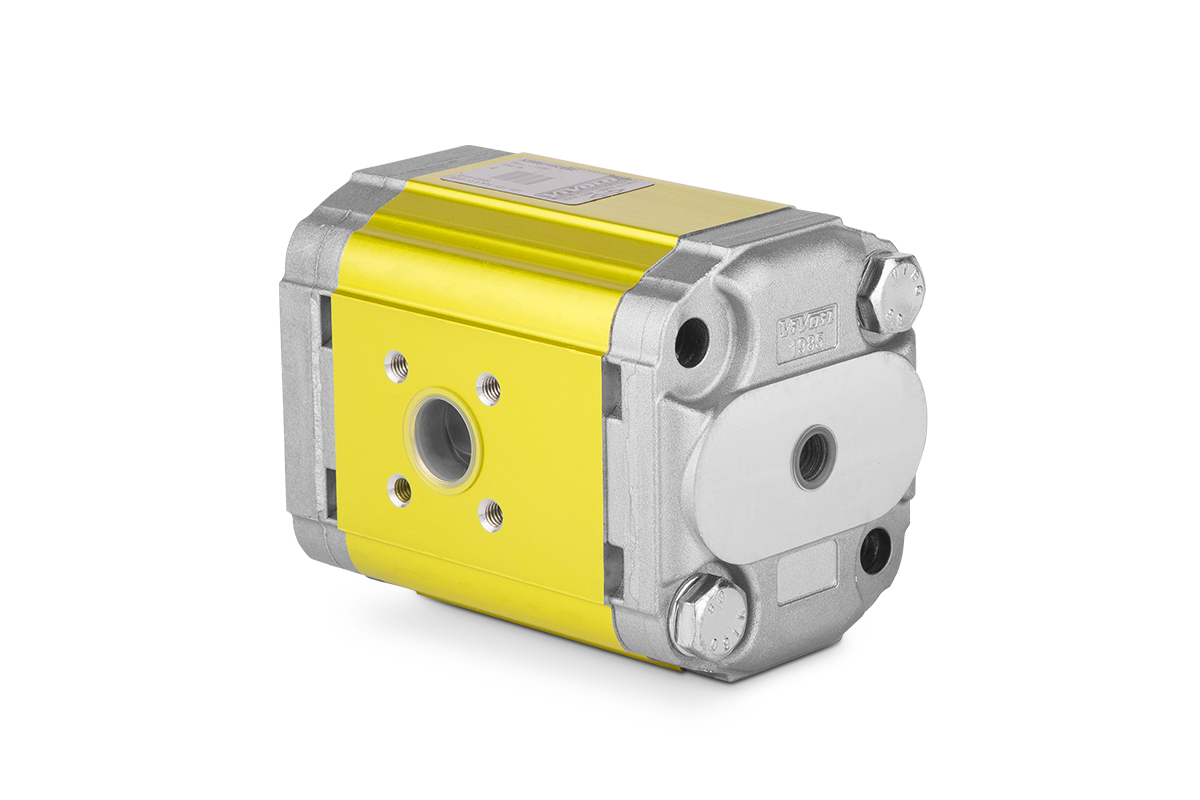

Drenaż zewnętrzny

Końcowe oznaczenie E oznacza wykonanie z drenażem zewnętrznym. Przyłącze drenażowe ma gwint 1/4" BSP, a maksymalne dopuszczalne ciśnienie drenażu wynosi 0,3–0,5 bar.

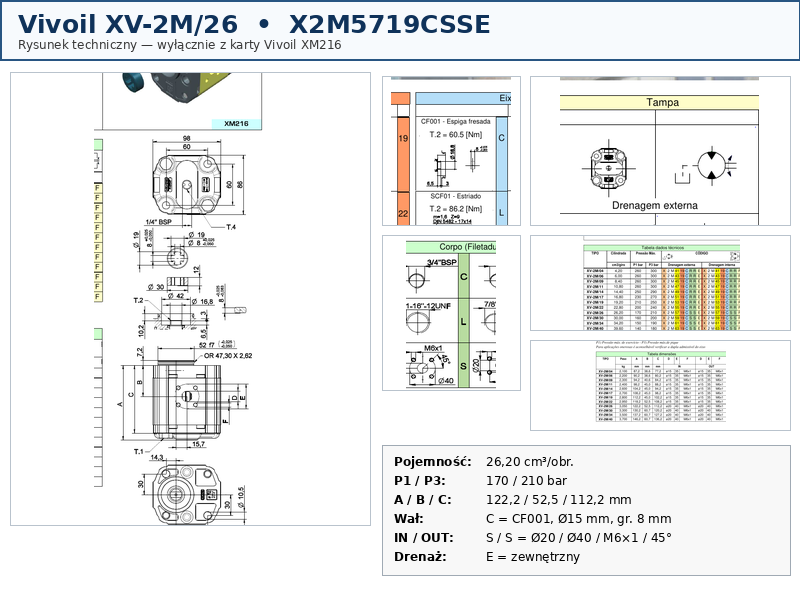

Wymiary Vivoil XV-2M/26

Zastosowanie

• maszyny przemysłowe,
• maszyny rolnicze,
• maszyny budowlane,
• urządzenia komunalne,
• przenośniki i transportery,
• napędy hydrauliczne,
• urządzenia mobilne.

Dobór silnika Vivoil X2M5719CSSE

Przy wymianie silnika należy kierować się pełnym symbolem producenta oraz rzeczywistymi parametrami dotychczasowej jednostki.

Poszczególne wykonania Vivoil XV-2M mogą różnić się kołnierzem, wałem, przyłączami oraz sposobem wykonania drenażu.

W przypadku X2M5719CSSE szczególnie istotne są: kołnierz Ø52 BH, wał CF001 oraz kołnierzowe przyłącza S-S Ø20 / Ø40 / M6×1 / 45°.

Przed zakupem porównaj pełny symbol, parametry techniczne oraz wymiary produktu z dokumentacją swojego urządzenia.
