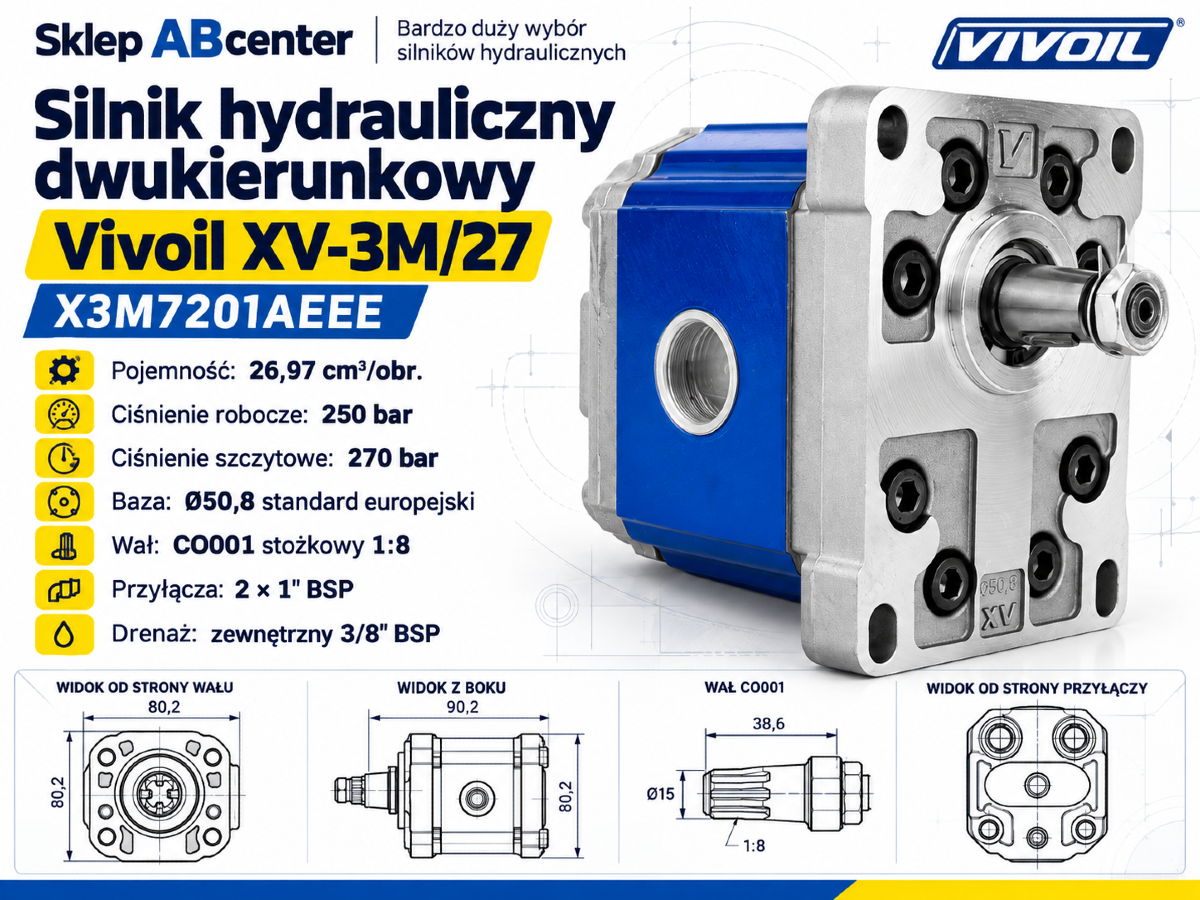

Vivoil XV-3M/27 X3M7201AEEE to dwukierunkowy silnik hydrauliczny zębaty producenta Vivoil, należący do serii XV i grupy wielkościowej 3.

Silnik posiada pojemność geometryczną 26,97 cm³/obr. i jest przeznaczony do pracy rewersyjnej, czyli w obu kierunkach obrotów. Wykonanie X3M7201AEEE posiada bazę montażową Ø50,8 mm w standardzie europejskim, wał stożkowy CO001, dwa przyłącza robocze 1" BSP oraz drenaż zewnętrzny.

Najważniejsze parametry techniczne

Parametry hydrauliczne Vivoil XV-3M/27

Silnik Vivoil XV-3M/27 posiada pojemność geometryczną 26,97 cm³/obr.. Maksymalne ciśnienie robocze P1 wynosi 250 bar, natomiast maksymalne ciśnienie szczytowe P3 wynosi 270 bar.

Konstrukcja rewersyjna umożliwia pracę w obu kierunkach obrotów w zależności od kierunku przepływu oleju hydraulicznego.

Baza Ø50,8 – standard europejski

Wykonanie X3M7201AEEE posiada bazę montażową Ø50,8 mm w standardzie europejskim. Przy wymianie silnika należy porównać sposób mocowania, wał oraz rozmieszczenie przyłączy z dotychczasową jednostką.

Wał stożkowy CO001

Silnik wyposażony jest w wał CO001 o następujących parametrach:

• wał stożkowy,
• stożek 1:8,
• średnica Ø22 mm,
• gwint końcowy M14×1,5,
• wpust 4 mm,
• dopuszczalny moment wału 482 Nm.

Przyłącza hydrauliczne 1" BSP

Wersja X3M7201AEEE posiada dwa gwintowane przyłącza robocze:

• IN – 1" BSP,
• OUT – 1" BSP,
• drenaż zewnętrzny – 3/8" BSP.

Maksymalne dopuszczalne ciśnienie drenażu wynosi 0,3–0,5 bar.

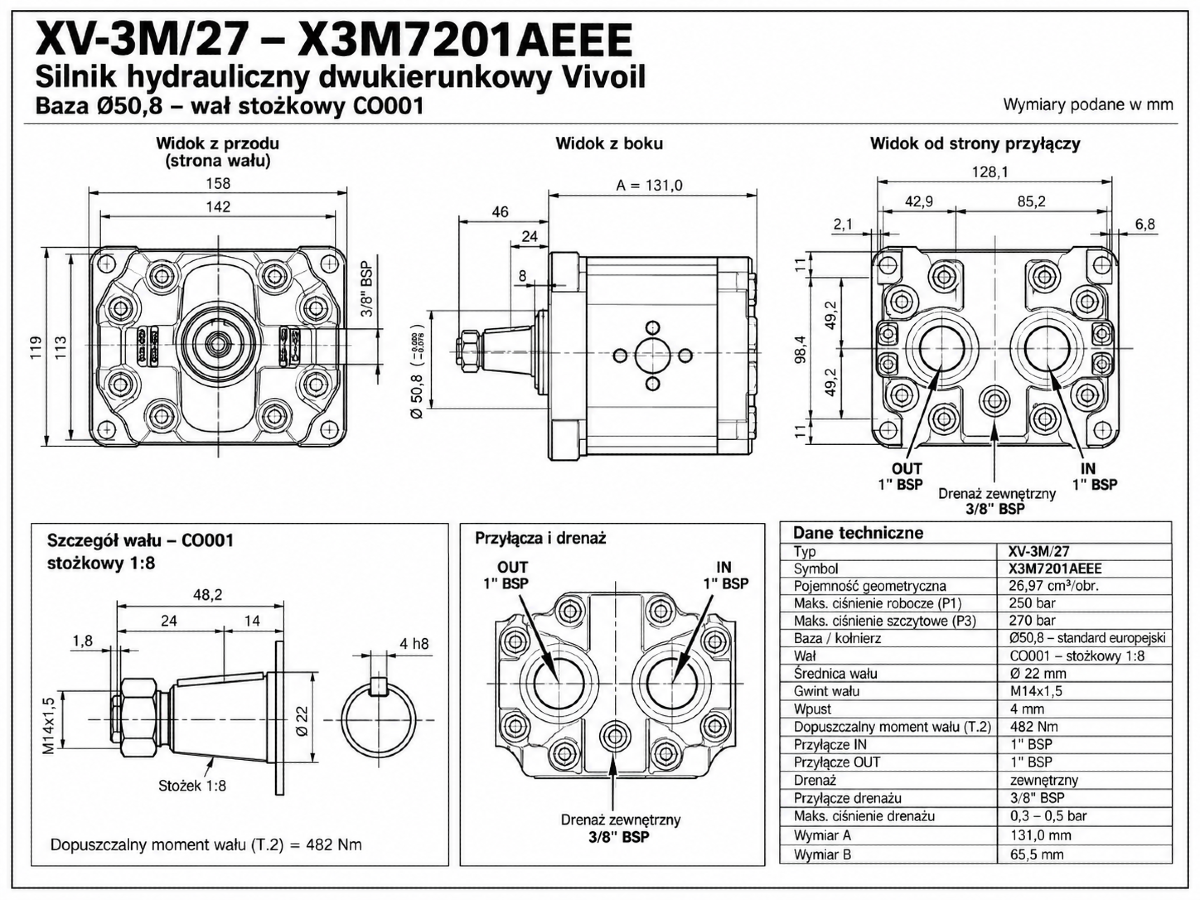

Wymiary Vivoil XV-3M/27

Zastosowanie

Silnik hydrauliczny Vivoil XV-3M/27 może być stosowany w napędach hydraulicznych wymagających pracy dwukierunkowej, między innymi w:

• maszynach przemysłowych,
• maszynach rolniczych,
• maszynach budowlanych,
• urządzeniach komunalnych,
• przenośnikach i transporterach,
• napędach pomocniczych,
• agregatach hydraulicznych,
• urządzeniach mobilnych.

Dobór silnika Vivoil X3M7201AEEE

Przy wymianie silnika hydraulicznego należy kierować się pełnym oznaczeniem producenta oraz rzeczywistymi parametrami dotychczasowej jednostki.

Poszczególne wykonania Vivoil XV-3M mogą mieć zbliżoną pojemność, lecz różnić się rodzajem wału, przyłączami hydraulicznymi, sposobem mocowania oraz wykonaniem drenażu.

W przypadku modelu X3M7201AEEE szczególnie istotne są: baza Ø50,8 mm, wał stożkowy CO001, przyłącza robocze 1" BSP oraz drenaż zewnętrzny.

Przed zakupem porównaj pełny symbol, parametry techniczne oraz wymiary produktu z dokumentacją swojego urządzenia.
