Silnik hydrauliczny dwukierunkowy Vivoil XV-3M/32 32,27 cm³/obr. X3M7401AEEE

Silnik hydrauliczny dwukierunkowy Vivoil XV-3M/32 32,27 cm³/obr. X3M7401AEEE

Vivoil XV-3M/32 X3M7401AEEE to dwukierunkowy silnik hydrauliczny zębaty producenta Vivoil, należący do serii XV i grupy wielkościowej 3.

Silnik posiada pojemność geometryczną 32,27 cm³/obr. i jest przeznaczony do pracy rewersyjnej, czyli w obu kierunkach obrotów. Wykonanie X3M7401AEEE posiada kołnierz montażowy Ø50,8 w standardzie europejskim, wał stożkowy CO001 oraz przyłącza robocze 1" BSP.

Najważniejsze parametry techniczne

Parametry hydrauliczne Vivoil XV-3M/32

Silnik Vivoil XV-3M/32 posiada pojemność geometryczną 32,27 cm³ na obrót. Maksymalne ciśnienie robocze P1 wynosi 250 bar, natomiast maksymalne ciśnienie szczytowe P3 wynosi 270 bar.

Konstrukcja rewersyjna umożliwia pracę silnika w obu kierunkach obrotów, zależnie od kierunku przepływu oleju hydraulicznego.

Kołnierz Ø50,8 – standard europejski

Wykonanie X3M7401AEEE posiada bazę montażową Ø50,8 mm w standardzie europejskim. Przy wymianie silnika należy dokładnie porównać sposób mocowania oraz wszystkie wymiary montażowe z dotychczasową jednostką.

Wał stożkowy CO001

Silnik wyposażony jest w wał CO001 o następujących parametrach:

• wał stożkowy,
• stożek 1:8,
• średnica Ø22 mm,
• gwint końcowy M14×1,5,
• wpust 4 mm,
• dopuszczalny moment wału 482 Nm.

Przyłącza hydrauliczne 1" BSP

Symbol X3M7401AEEE określa wersję z gwintowanymi przyłączami roboczymi:

• IN – 1" BSP,
• OUT – 1" BSP,
• drenaż zewnętrzny – 3/8" BSP.

Maksymalne dopuszczalne ciśnienie drenażu wynosi 0,3–0,5 bar.

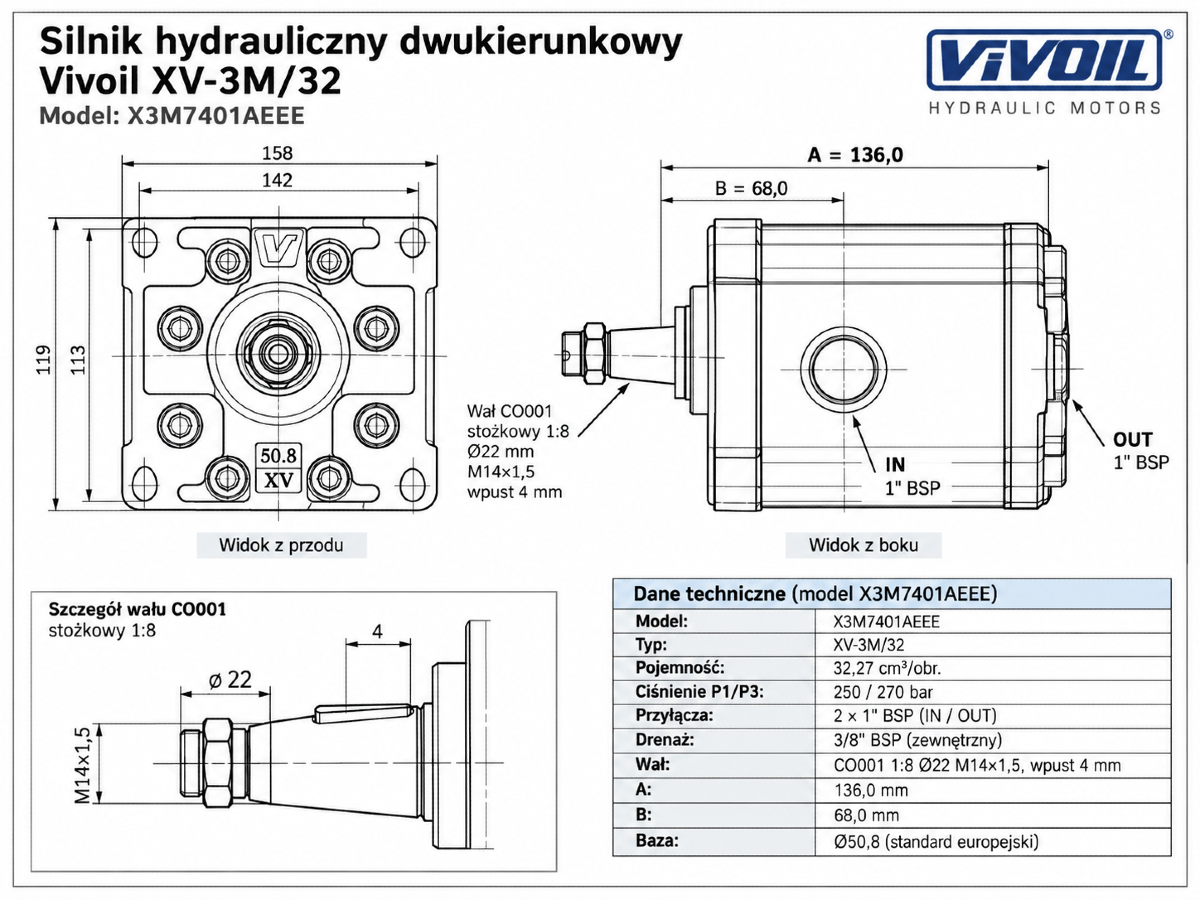

Wymiary Vivoil XV-3M/32

Zastosowanie

Silnik hydrauliczny Vivoil XV-3M/32 może być stosowany w napędach hydraulicznych wymagających większej pojemności oraz pracy dwukierunkowej, między innymi w:

• maszynach przemysłowych,
• maszynach rolniczych,
• maszynach budowlanych,
• urządzeniach komunalnych,
• przenośnikach i transporterach,
• napędach pomocniczych,
• agregatach hydraulicznych,
• urządzeniach mobilnych.

Dobór silnika Vivoil X3M7401AEEE

Przy wymianie silnika należy kierować się pełnym oznaczeniem producenta oraz rzeczywistymi parametrami starej jednostki. Poszczególne wersje Vivoil XV-3M o tej samej pojemności mogą różnić się wałem, przyłączami hydraulicznymi, sposobem mocowania oraz rodzajem drenażu.

W przypadku modelu X3M7401AEEE szczególnie istotne są: baza Ø50,8 mm, wał stożkowy CO001 oraz dwa przyłącza robocze 1" BSP.

Nie należy dobierać zamiennika wyłącznie na podstawie wyglądu lub pojemności geometrycznej. Przed zakupem porównaj pełny symbol, parametry techniczne oraz wymiary produktu z dokumentacją swojego urządzenia.

Dane identyfikacyjne produktu
