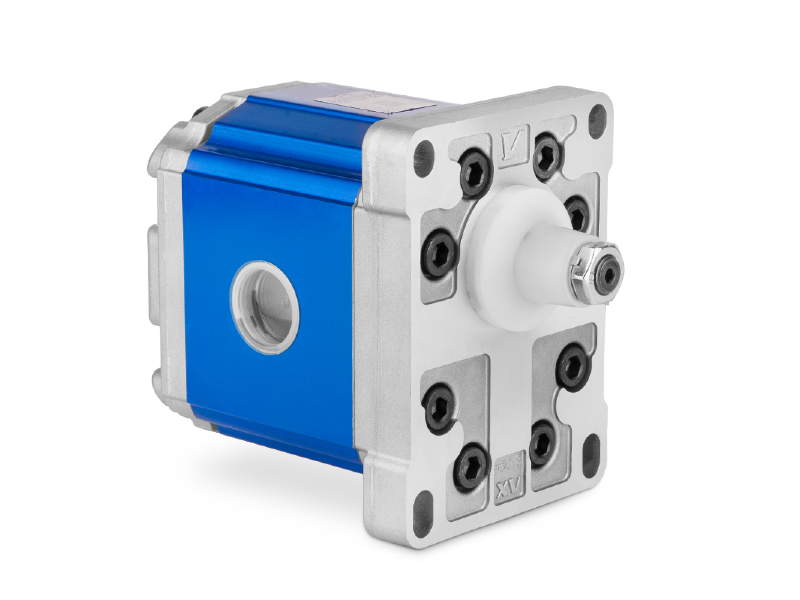

Silnik hydrauliczny dwukierunkowy Vivoil XV-3M/51 50,88 cm³/obr. X3M8101ABBE

Silnik hydrauliczny dwukierunkowy Vivoil XV-3M/51 50,88 cm³/obr. X3M8101ABBE

Dwukierunkowy silnik hydrauliczny Vivoil do profesjonalnych układów hydrauliki siłowej.

Vivoil XV-3M/51 X3M8101ABBE to rewersyjny silnik hydrauliczny zębaty producenta Vivoil, należący do serii XV i grupy wielkościowej 3.

Silnik posiada pojemność geometryczną 50,88 cm³/obr.. Wykonanie X3M8101ABBE wyposażone jest w bazę montażową Ø50,8 mm, wał stożkowy CO001, kołnierzowe przyłącza robocze B-B oraz zewnętrzny drenaż. Konstrukcja rewersyjna umożliwia pracę w obu kierunkach obrotów.

Najważniejsze parametry techniczne

Parametry hydrauliczne Vivoil XV-3M/51

Silnik Vivoil XV-3M/51 posiada dokładną pojemność geometryczną 50,88 cm³/obr.. Maksymalne ciśnienie robocze P1 wynosi 230 bar, natomiast maksymalne ciśnienie szczytowe P3 wynosi 250 bar.

Wał stożkowy CO001

Wykonanie X3M8101ABBE wyposażone jest w wał A – CO001:

• wał stożkowy,
• stożek 1:8,
• średnica Ø22 mm,
• gwint M14×1,5,
• wpust 4 mm,
• dopuszczalny moment wału 482 Nm.

Przyłącza kołnierzowe B-B

W symbolu X3M8101ABBE oznaczenie B-B określa dwa kołnierzowe przyłącza robocze:

• średnica portu Ø27 mm,
• rozstaw 51 mm,
• gwinty mocujące M10×1,5,
• takie samo wykonanie po stronie IN i OUT.

Uwaga: przyłączy B-B nie należy mylić z wykonaniem gwintowanym 1" BSP. Są to dwa różne warianty korpusu Vivoil.

Drenaż zewnętrzny

Końcowe oznaczenie E w symbolu oznacza wykonanie z drenażem zewnętrznym. Przyłącze drenażowe ma gwint 3/8" BSP, a maksymalne dopuszczalne ciśnienie drenażu wynosi 0,3–0,5 bar.

Wymiary Vivoil XV-3M/51

Zastosowanie

Silnik hydrauliczny Vivoil XV-3M/51 może być stosowany w układach hydrauliki siłowej wymagających napędu rewersyjnego, między innymi w:

• maszynach przemysłowych,
• maszynach rolniczych,
• maszynach budowlanych,
• urządzeniach komunalnych,
• przenośnikach i transporterach,
• urządzeniach mobilnych,
• napędach hydraulicznych.

Dobór silnika Vivoil X3M8101ABBE

Przy wymianie silnika należy kierować się pełnym symbolem producenta oraz rzeczywistymi parametrami dotychczasowej jednostki.

Poszczególne wykonania Vivoil XV-3M mogą mieć taką samą pojemność, ale różnić się wałem, typem przyłączy, mocowaniem i wykonaniem drenażu.

W przypadku X3M8101ABBE szczególnie istotne są: pojemność 50,88 cm³/obr., baza Ø50,8 mm, wał CO001 oraz przyłącza kołnierzowe B-B Ø27 / 51 / M10×1,5.

Nie należy dobierać zamiennika wyłącznie po wyglądzie lub pojemności. Przed zakupem porównaj pełny symbol, parametry techniczne oraz wymiary produktu z dokumentacją swojego urządzenia.
