Silnik hydrauliczny dwukierunkowy Vivoil XV-3M/54 54,60 cm³/obr. X3M8201ABBE

Silnik hydrauliczny dwukierunkowy Vivoil XV-3M/54 54,60 cm³/obr. X3M8201ABBE

Dwukierunkowy silnik hydrauliczny Vivoil do profesjonalnych układów hydrauliki siłowej.

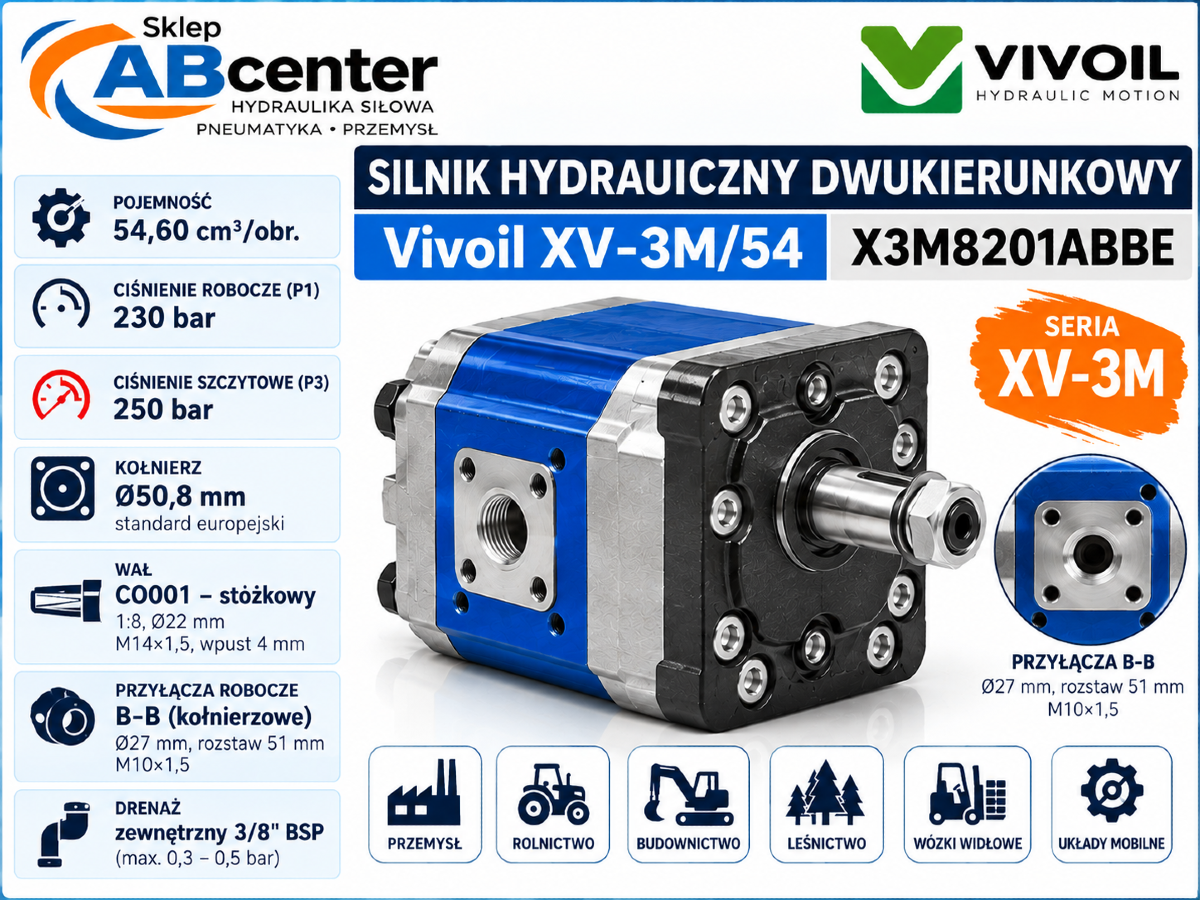

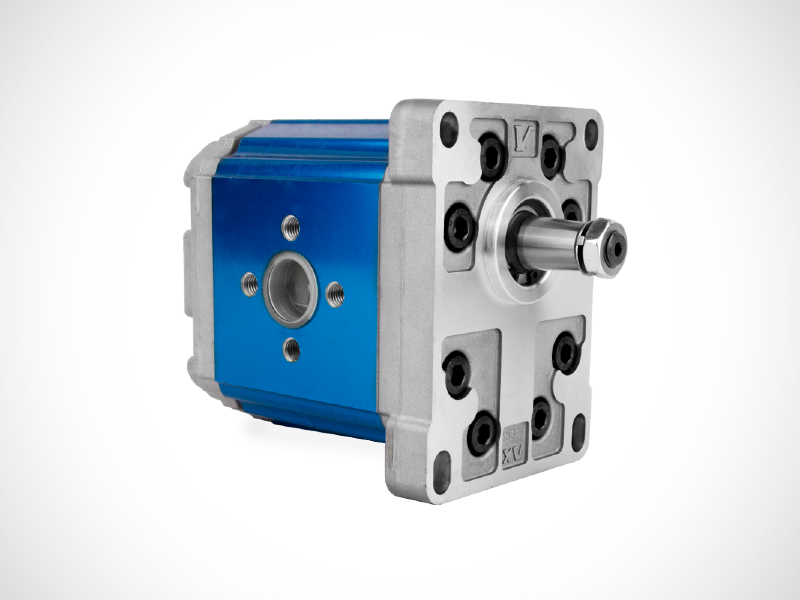

Vivoil XV-3M/54 X3M8201ABBE to rewersyjny silnik hydrauliczny zębaty producenta Vivoil, należący do serii XV i grupy wielkościowej 3.

Silnik posiada pojemność geometryczną 54,60 cm³/obr.. Wykonanie X3M8201ABBE wyposażone jest w bazę montażową Ø50,8 mm, wał stożkowy CO001 oraz kołnierzowe przyłącza robocze typu B-B. Konstrukcja umożliwia pracę w obu kierunkach obrotów.

Najważniejsze parametry techniczne

Parametry hydrauliczne Vivoil XV-3M/54

Silnik Vivoil XV-3M/54 posiada pojemność geometryczną 54,60 cm³/obr.. Maksymalne ciśnienie robocze P1 wynosi 230 bar, a maksymalne ciśnienie szczytowe P3 wynosi 250 bar.

Wał stożkowy CO001

Silnik wyposażony jest w wał CO001:

• wał stożkowy,
• stożek 1:8,
• średnica Ø22 mm,
• gwint M14×1,5,
• wpust 4 mm,
• dopuszczalny moment wału 482 Nm.

Przyłącza kołnierzowe B-B

Model X3M8201ABBE posiada dwa przyłącza robocze w wykonaniu B-B. Zgodnie z kartą Vivoil są to przyłącza kołnierzowe:

• średnica portu Ø27 mm,
• rozstaw 51 mm,
• gwinty mocujące M10×1,5,
• wykonanie identyczne dla IN i OUT.

Uwaga: wykonania B-B nie należy mylić z przyłączami gwintowanymi 1" BSP. W tabeli wariantów Vivoil gwint 1" BSP oznaczony jest kodem E.

Drenaż zewnętrzny

Końcowe oznaczenie E w symbolu X3M8201ABBE oznacza wykonanie z drenażem zewnętrznym. Przyłącze drenażu ma gwint 3/8" BSP, a maksymalne dopuszczalne ciśnienie drenażu wynosi 0,3–0,5 bar.

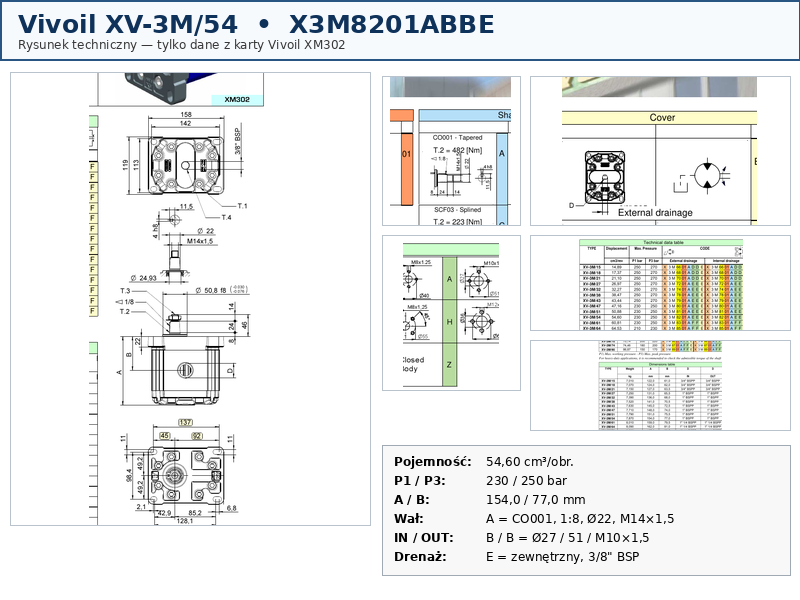

Wymiary

Zastosowanie

• maszyny przemysłowe i produkcyjne,
• maszyny rolnicze,
• maszyny budowlane,
• urządzenia komunalne,
• przenośniki i transportery,
• napędy hydrauliczne,
• urządzenia mobilne.

Dobór silnika Vivoil X3M8201ABBE

Przy wymianie silnika należy kierować się pełnym symbolem producenta oraz rzeczywistymi parametrami dotychczasowej jednostki.

Poszczególne wykonania Vivoil XV-3M mogą różnić się wałem, mocowaniem oraz rodzajem przyłączy, nawet jeżeli posiadają taką samą lub zbliżoną pojemność.

W przypadku modelu X3M8201ABBE należy zwrócić szczególną uwagę na bazę Ø50,8 mm, wał CO001 oraz kołnierzowe przyłącza B-B Ø27 / 51 / M10×1,5.

Nie należy dobierać zamiennika wyłącznie na podstawie wyglądu. Przed zakupem porównaj pełny symbol, parametry techniczne oraz wymiary produktu z dokumentacją swojego urządzenia.
