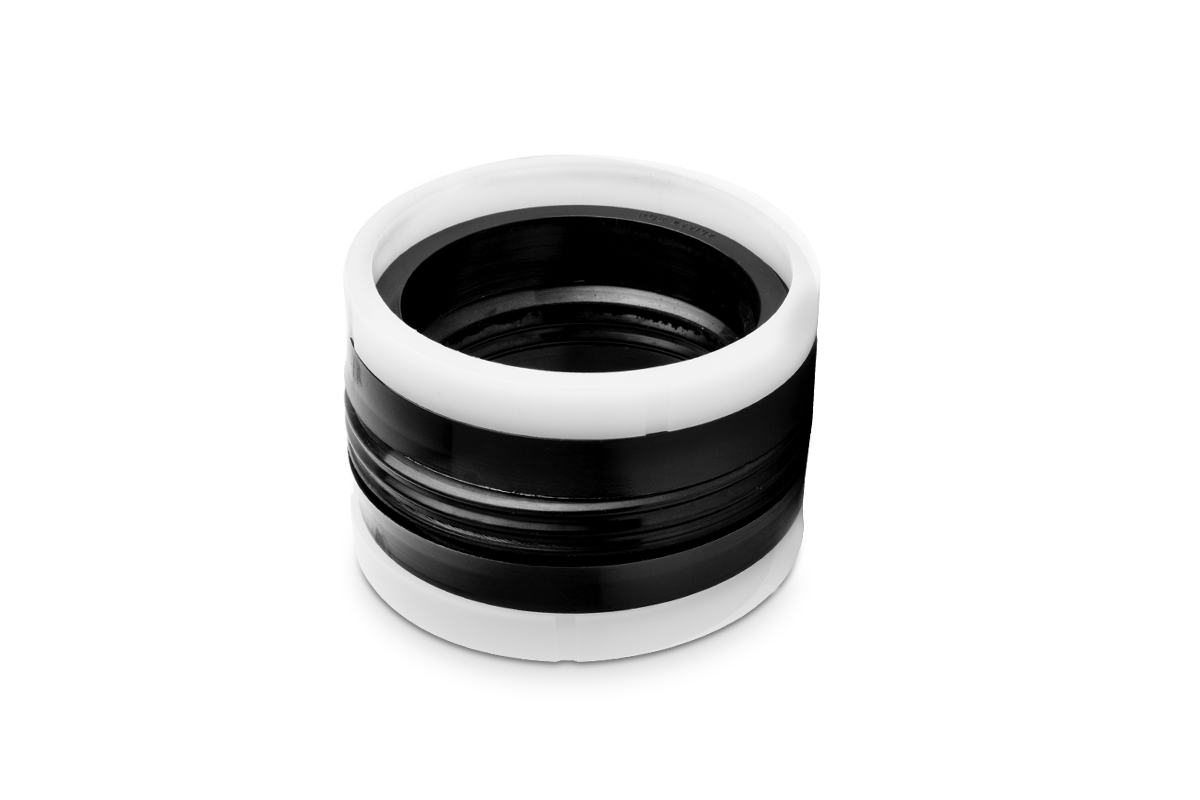

Uszczelnienie pakietowe tłokowe PDE-819 120x95x45 mm 700 bar Guarnitec

Uszczelnienie pakietowe tłokowe PDE-819 120x95x45 mm – 700 bar

PDE-819 to 5-elementowe uszczelnienie pakietowe tłokowe dwustronnego działania, przeznaczone do wymagających układów hydraulicznych pracujących przy wysokim ciśnieniu.

Uszczelnienie szczególnie dobrze sprawdza się w urządzeniach narażonych na wstrząsy, drgania, wibracje oraz wysokie ciśnienie robocze. Maksymalne ciśnienie pracy dla serii PDE wynosi 700 bar, a dopuszczalna prędkość pracy do 0,5 m/s.

Standardowa konstrukcja wykonana jest z materiałów NBR + TPE + POM. Pakiet składa się z pięciu elementów: centralnego elementu uszczelniającego NBR, dwóch pierścieni podporowych TPE oraz dwóch pierścieni prowadzących POM.

Najważniejsze zalety PDE-819

• 5-elementowa konstrukcja pakietowa,
• uszczelnienie tłokowe dwustronnego działania,
• praca przy ciśnieniu do 700 bar,
• odporność na wstrząsy i wibracje,
• materiały NBR + TPE + POM,
• temperatura pracy od -30°C do +110°C,
• prędkość pracy do 0,5 m/s,
• do olejów hydraulicznych, wody i emulsji,
• przeznaczone do wymagających układów hydraulicznych.

Dane techniczne

• Typ: PDE
• Model: PDE-819
• Zastosowanie: tłokowe
• Rodzaj działania: dwustronne
• Liczba elementów: 5
• Średnica zewnętrzna D: 120 mm
• Średnica wewnętrzna d: 95 mm
• Wysokość H: 45 mm
• Wymiar S: 12,70 mm
• Wymiar M: 111,82 mm
• Wymiar F: 117,33 mm
• Materiał: NBR + TPE + POM
• Ciśnienie robocze: do 700 bar
• Prędkość: do 0,5 m/s
• Temperatura pracy: od -30°C do +110°C
• Medium: oleje hydrauliczne, woda, emulsje
• Producent: Guarnitec
• Symbol: PDE-819
• EAN: 2010000126424
• Waga: 0,259 kg

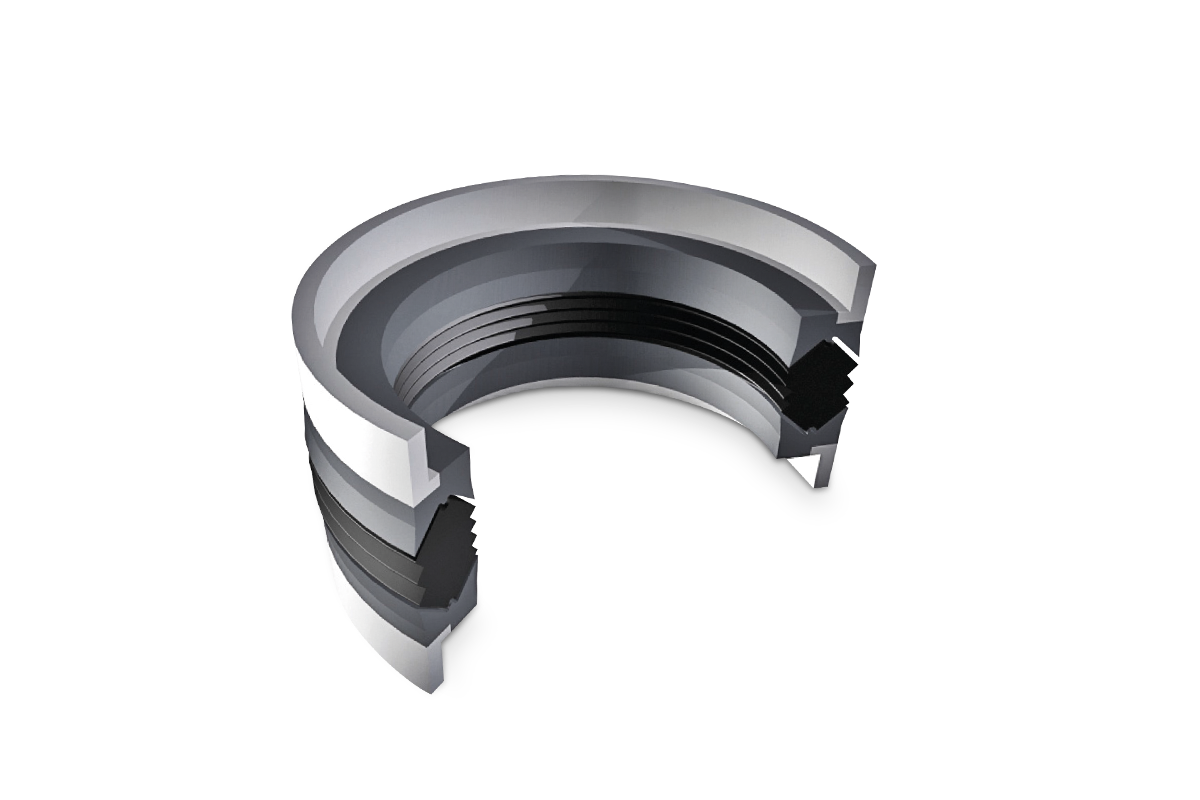

Budowa uszczelnienia PDE

Pakiet PDE składa się z:

• 1 centralnego elementu uszczelniającego z NBR,
• 2 pierścieni podporowych z TPE,
• 2 pierścieni prowadzących z POM.

Taka konstrukcja pozwala zachować stabilność pakietu podczas pracy przy wysokim ciśnieniu i w warunkach występowania drgań oraz obciążeń dynamicznych.

Zastosowanie

Uszczelnienie PDE-819 przeznaczone jest do tłoków siłowników hydraulicznych oraz innych układów wymagających trwałego uszczelnienia dwustronnego działania.

Seria PDE może pracować z olejami hydraulicznymi, wodą oraz emulsjami.

Dostępne w ABcenter.pl – zamów online z wysyłką.

FAQ – najczęściej zadawane pytania

Do czego służy uszczelnienie PDE-819?

PDE-819 jest uszczelnieniem tłokowym dwustronnego działania przeznaczonym przede wszystkim do siłowników i innych układów hydraulicznych.

Jakie są wymiary PDE-819?

Średnica zewnętrzna D wynosi 120 mm, średnica wewnętrzna d 95 mm, wysokość H 45 mm, a wymiar S 12,70 mm.

Z ilu elementów składa się uszczelnienie?

PDE-819 jest pakietem 5-elementowym: zawiera element uszczelniający NBR, dwa pierścienie podporowe TPE i dwa pierścienie prowadzące POM.

Jakie maksymalne ciśnienie wytrzymuje seria PDE?

Maksymalne ciśnienie pracy wynosi 700 bar.

Jaki jest zakres temperatur pracy?

Standardowa wersja NBR + TPE + POM może pracować w temperaturze od -30°C do +110°C.

Z jakimi mediami może pracować PDE?

Seria PDE jest przeznaczona do pracy z olejami hydraulicznymi, wodą oraz emulsjami.

Czy PDE-819 nadaje się do pracy przy wibracjach?

Tak. Według karty katalogowej uszczelnienia PDE dobrze sprawdzają się w sprzęcie narażonym na wstrząsy, wibracje oraz wysokie ciśnienie.
