Zawór bezpieczeństwa nabojowy Atos JO-DL-10-2/FV-X 24DC

Zawór bezpieczeństwa nabojowy Atos JO-DL-10-2/FV-X 24DC

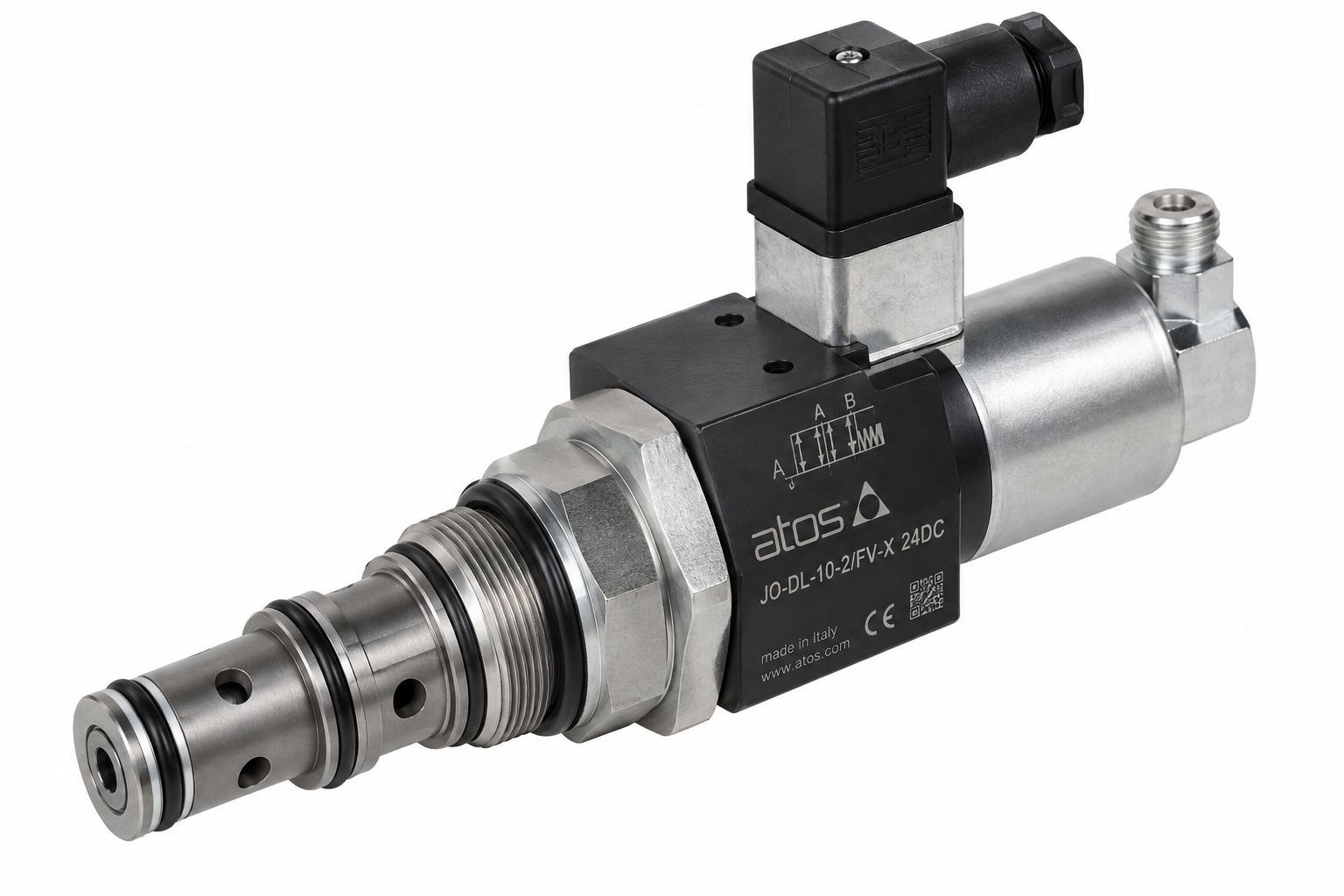

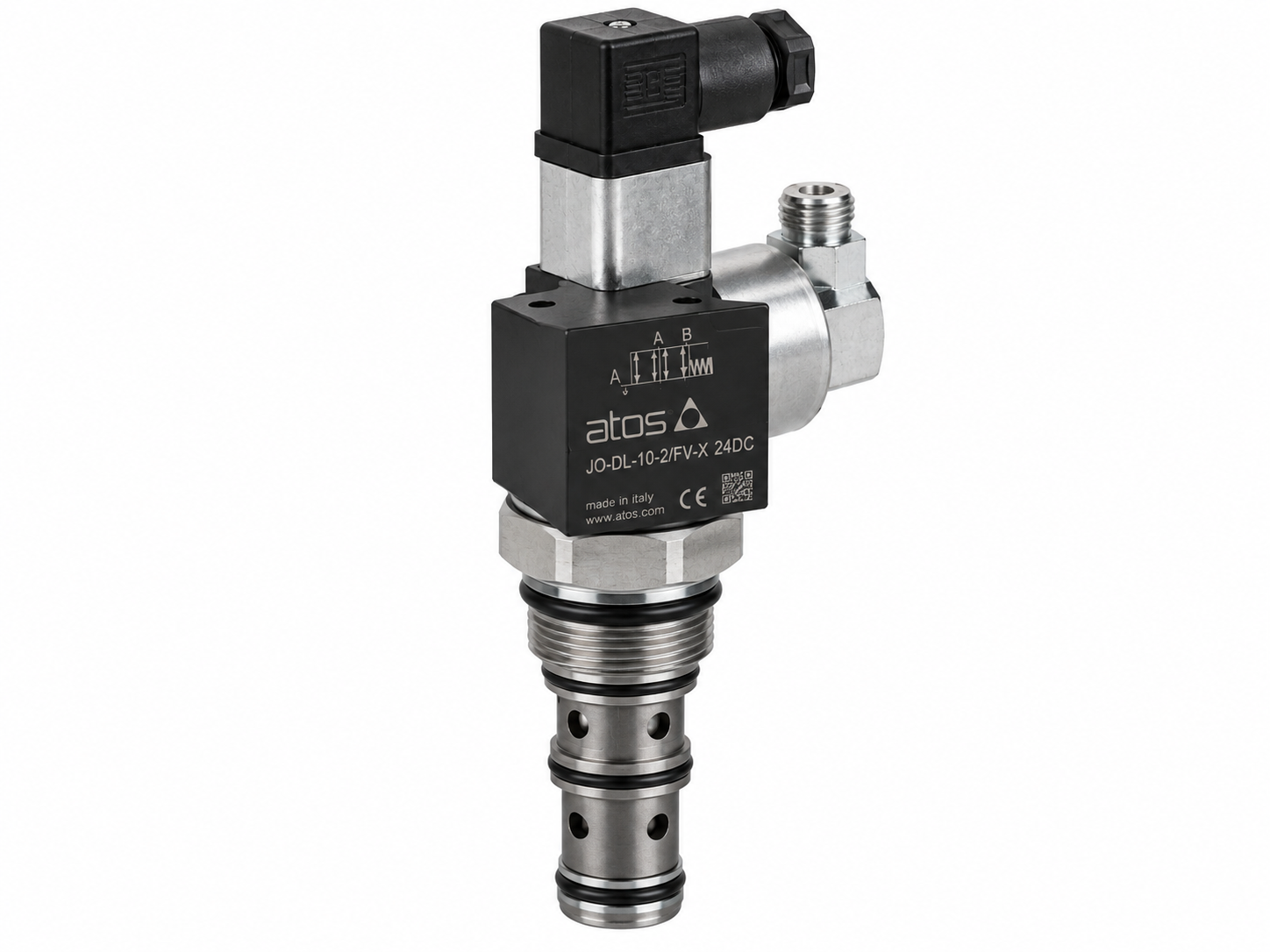

Atos JO-DL-10-2/FV-X 24DC to dwudrogowy zawór nabojowy sterowany elektromagnetycznie, wyposażony w indukcyjny czujnik monitorowania położenia grzybka. Przeznaczony jest do odcinania przepływu oleju w układach hydrauliki siłowej, szczególnie w instalacjach wymagających nadzorowania stanu zaworu.

Zawór należy do serii JO-DL/FV włoskiego producenta Atos. Wykorzystuje konstrukcję grzybkową o bardzo małym przecieku wewnętrznym. W stanie spoczynkowym zawór jest normalnie zamknięty (NC).

Parametry techniczne Atos JO-DL-10-2/FV-X 24DC

• Producent: Atos
• Pełny symbol: JO-DL-10-2/FV-X 24DC
• Seria: JO-DL
• Rodzaj: zawór nabojowy, grzybkowy, dwudrogowy
• Stan spoczynkowy: normalnie zamknięty (NC)
• Sterowanie: elektromagnetyczne
• Napięcie zasilania cewki: 24 V DC
• Monitorowanie położenia grzybka: czujnik indukcyjny FV
• Wyjścia czujnika: NC/NO, logika PNP
• Maksymalne ciśnienie w kanałach A i B: 350 bar
• Maksymalny przepływ: 300 l/min
• Gwint montażowy: 1 5/16"-12 UNF-2A
• Gniazdo montażowe: SAE-16-2N
• Rodzaj uszczelnienia: NBR
• Maksymalna moc cewki: 20 W
• Maksymalny czas załączenia: 35 ms
• Maksymalny czas wyłączenia: 70 ms
• Przeciek wewnętrzny: poniżej 5 kropli/min przy 350 bar
• Temperatura otoczenia: od -30°C do +70°C (wykonanie standardowe)
• Zalecana lepkość oleju: 15–100 mm²/s
• Waga produktu według danych sklepu: 0,74 kg
• Kod EAN: 2010000806289

Monitorowanie położenia zaworu – wersja FV

Wersja /FV jest wyposażona w indukcyjny czujnik położenia grzybka z dwoma sygnałami NC i NO. Umożliwia to przekazywanie informacji o stanie zaworu do układu sterowania maszyny.

Rozwiązanie pozwala nadzorować pracę zaworu w systemach, w których istotna jest kontrola zamknięcia i otwarcia przepływu hydraulicznego.

Zastosowanie zaworu JO-DL-10-2/FV

• Układy hydrauliki siłowej w maszynach przemysłowych.
• Instalacje wymagające odcinania dopływu oleju hydraulicznego.
• Hydrauliczne obwody bezpieczeństwa.
• Systemy wymagające sygnału potwierdzającego położenie zaworu.
• Hydrauliczne układy sterowania i automatyki przemysłowej.

Budowa i montaż

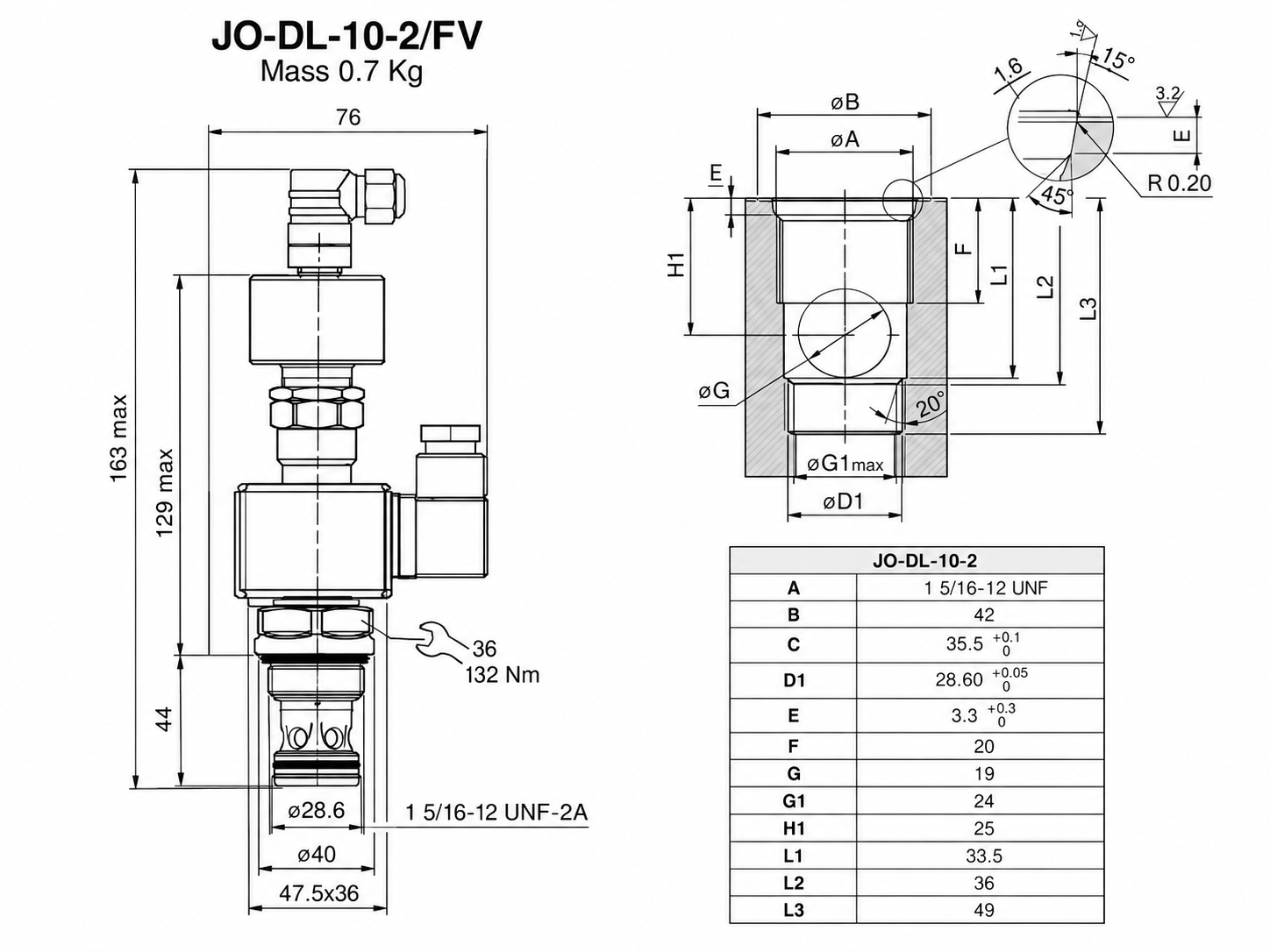

Zawór jest przeznaczony do montażu w gnieździe SAE-16-2N. Przyłącze gwintowane ma wymiar 1 5/16"-12 UNF-2A. Zalecany moment dokręcenia zaworu wynosi 132 Nm, zgodnie z kartą katalogową producenta.

Oznaczenie X wskazuje wykonanie bez złącza elektrycznego. Złącza elektryczne należy dobrać oddzielnie zgodnie z dokumentacją Atos.

Dlaczego warto wybrać zawór Atos?

Seria JO-DL/FV łączy elektromagnetyczne sterowanie przepływem z funkcją monitorowania położenia grzybka. Konstrukcja grzybkowa zapewnia bardzo niski przeciek wewnętrzny, a czujnik FV dostarcza sygnał do układu kontrolnego.

Atos JO-DL-10-2/FV-X 24DC to rozwiązanie do wymagających instalacji przemysłowych, w których liczy się kontrolowane odcinanie przepływu i nadzorowanie położenia zaworu.

Dobór zaworu do instalacji hydraulicznej

Przed zakupem sprawdź zgodność pełnego symbolu, napięcia cewki, gniazda SAE-16-2N, wymaganego przepływu i ciśnienia z dokumentacją układu. Zastosowanie w funkcjach bezpieczeństwa wymaga odpowiedniej oceny całego układu sterowania i instalacji.
