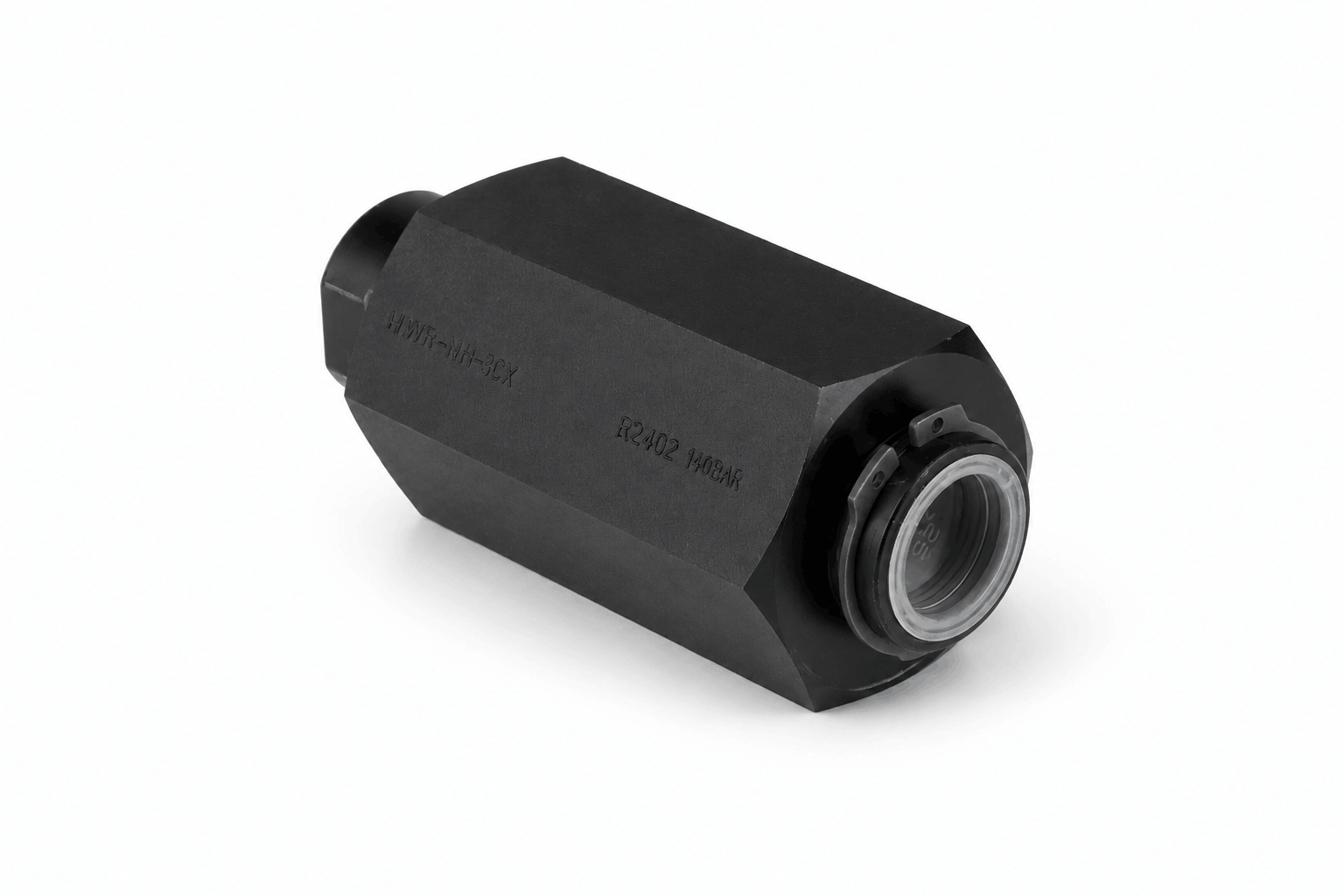

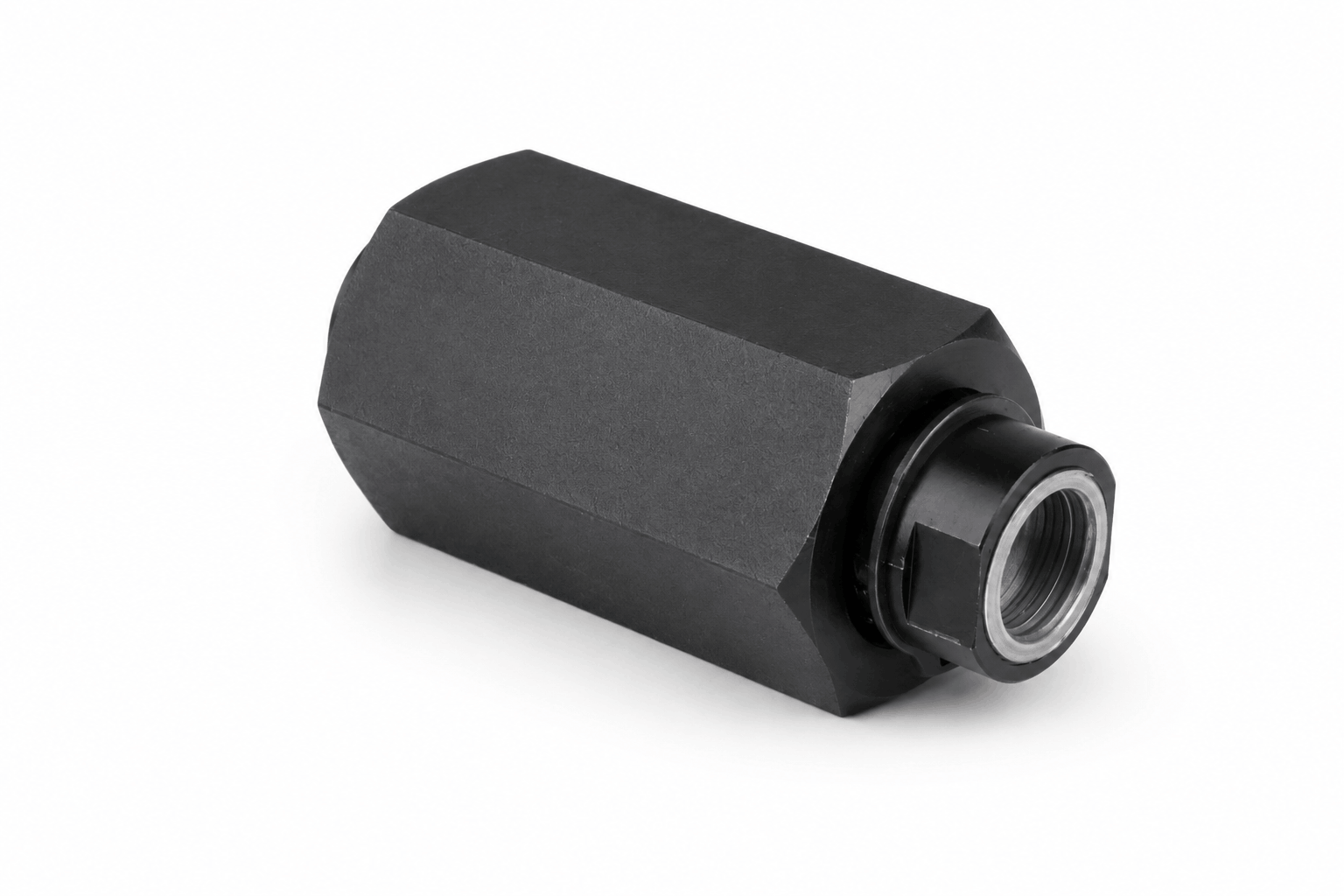

Zawór dławiąco-zwrotny Atos AQFR-20 G3/4 80 l/min 350 bar

Regulator przepływu jednokierunkowy Atos AQFR-20 G3/4 – 80 l/min, 350 bar

Atos AQFR-20 to hydrauliczny regulator przepływu typu dławiącego, przeznaczony do montażu liniowego. Wyposażony jest w zintegrowany zawór zwrotny, który umożliwia swobodny przepływ oleju w kierunku przeciwnym do regulowanego.

Regulator jest wykonaniem bez kompensacji ciśnienia, dlatego rzeczywisty przepływ zależy od ustawienia dławienia oraz różnicy ciśnień między przyłączami.

Parametry techniczne Atos AQFR-20

• Producent: Atos
• Seria: AQFR
• Model: AQFR-20
• Rodzaj: regulator przepływu jednokierunkowy
• Funkcja: dławienie przepływu z zaworem zwrotnym
• Kompensacja ciśnienia: brak
• Przyłącza: G3/4 BSP
• Maksymalny zalecany przepływ: 80 l/min
• Ciśnienie maksymalne: 350 bar
• Regulacja: mechaniczna, zewnętrznym sześciokątem
• Uszczelnienie: NBR
• Montaż: liniowy, dowolna pozycja
• Masa katalogowa: 1,6 kg
• Waga produktu w sklepie: 1,636 kg
• Kod EAN: 2010000048153

Wymiary regulatora AQFR-20

• Długość całkowita A: 127 mm
• Wymiar B: 95,5 mm
• Gwint C: G3/4
• Średnica D: 36 mm
• Średnica E: 34 mm
• Wymiar F: 17 mm
• Wymiar G: 32 mm
• Wymiar H: 55 mm

Działanie i regulacja przepływu

Atos AQFR-20 reguluje natężenie przepływu oleju poprzez zmianę przekroju kanału dławiącego. Obrót zewnętrznego elementu regulacyjnego zgodnie z ruchem wskazówek zegara zwiększa dławienie i zmniejsza przekrój przepływu.

Wbudowany zawór zwrotny pozwala na swobodniejszy przepływ w kierunku przeciwnym. Regulator nie zapewnia stałego przepływu niezależnie od zmian obciążenia, ponieważ nie posiada kompensacji ciśnienia.

Zastosowanie regulatora Atos AQFR-20

Regulator może być stosowany w odpowiednio zaprojektowanych układach hydrauliki siłowej do regulacji natężenia przepływu oraz prędkości pracy odbiorników hydraulicznych.

Dobór regulatora hydraulicznego

Przed zakupem sprawdź pełne oznaczenie, rodzaj przyłączy, kierunek regulacji, wymagany przepływ oraz ciśnienie robocze. Przy wymianie porównaj także wymiary montażowe i dokumentację techniczną.

Uwaga: regulator przepływu nie jest zamiennikiem zaworu hamującego ani samodzielnym zabezpieczeniem przed niekontrolowanym ruchem obciążenia.
