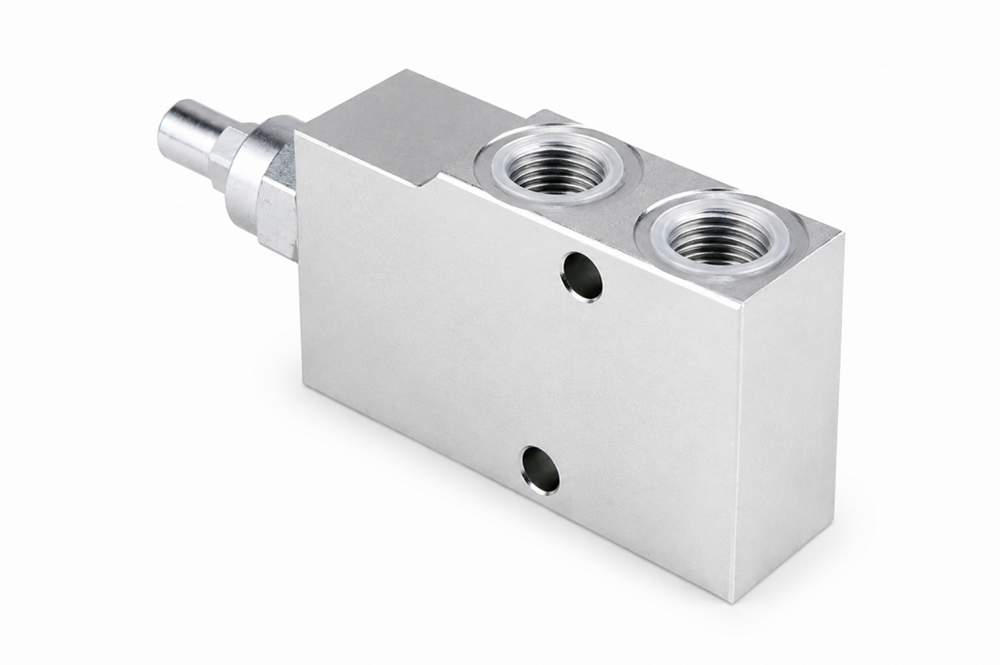

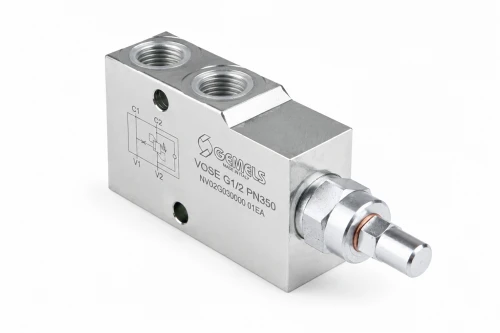

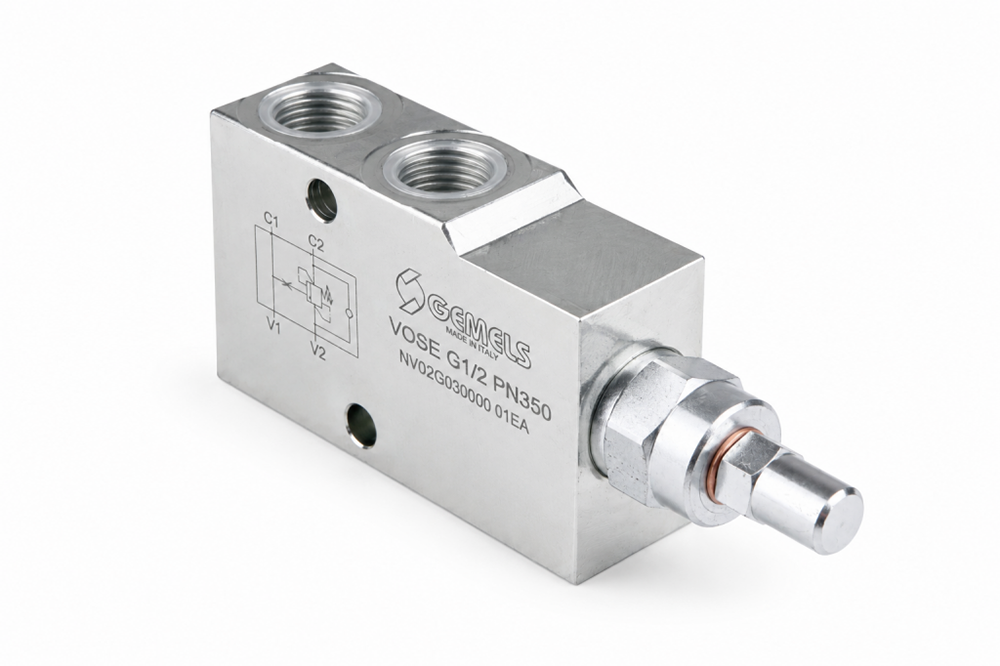

Zawór hamujący pojedynczy Gemels VOSE NVO2G030000

Zawór hamujący pojedynczy Gemels VOSE NVO2G030000

VOSE NVO2G030000 to pojedynczy zawór hamujący Gemels do hydraulicznych obwodów kontroli obciążenia. Wykonanie ma przyłącza G1/2 BSP, przepływ maksymalny 60 l/min i zakres nastawy 60–350 bar.

Zasada działania

Sekcja zwrotna umożliwia dopływ oleju do odbiornika. Odpływ z obciążonej linii jest kontrolowany przez sekcję hamującą, której otwarcie zależy od nastawy, ciśnienia obciążenia i sygnału pilotowego. Zawór pomaga ograniczać niekontrolowane rozpędzanie odbiornika podczas ruchu wymuszanego obciążeniem.

Ciśnienie pilota wspomaga otwarcie sekcji hamującej. Rzeczywiste warunki ruchu zależą także od przeciwciśnienia, obciążenia odbiornika i charakterystyki przepływowej zaworu. Zakres nastawy nie oznacza utrzymywania jednego stałego ciśnienia podczas całego cyklu pracy.

Dane techniczne

• Producent: Gemels
• Pełne oznaczenie: VOSE NVO2G030000
• Symbol w sklepie: NVO2G030000
• Typ: zwrotny sterowany przeciążeniowo / hamujący pojedynczy
• Rozmiar przyłączy gwintowanych: G1/2 BSP
• Przepływ maksymalny: 60 l/min
• Zakres nastawy: 60–350 bar
• Maksymalne ciśnienie katalogowe: 350 bar
• Materiał korpusu: stal

Zastosowanie i dobór

Do odpowiednio zaprojektowanych napędów siłownikowych lub silnikowych wymagających kontrolowanego ruchu pod obciążeniem. Przed zakupem porównaj pełny symbol, przepływ, zakres nastawy, przyłącza i schemat hydrauliczny z dokumentacją maszyny.

Nastawę i sterowanie pilotowe dobierz do ciśnienia wywoływanego przez obciążenie oraz warunków odpływu. Sprawdź również wymagania dotyczące podtrzymywania ładunku i dopuszczalnego przecieku. Zawór hamujący nie zastępuje hamulca mechanicznego ani dodatkowych zabezpieczeń przewidzianych w konstrukcji maszyny.
