Zawór kulowy 3-drogowy Gemels GE3L M20x1,5 (12S) DN10 500 bar typ L GE3DDS24011A000

Zawór kulowy 3-drogowy Gemels GE3L M20x1,5 (12S) DN10 500 bar typ L GE3DDS24011A000

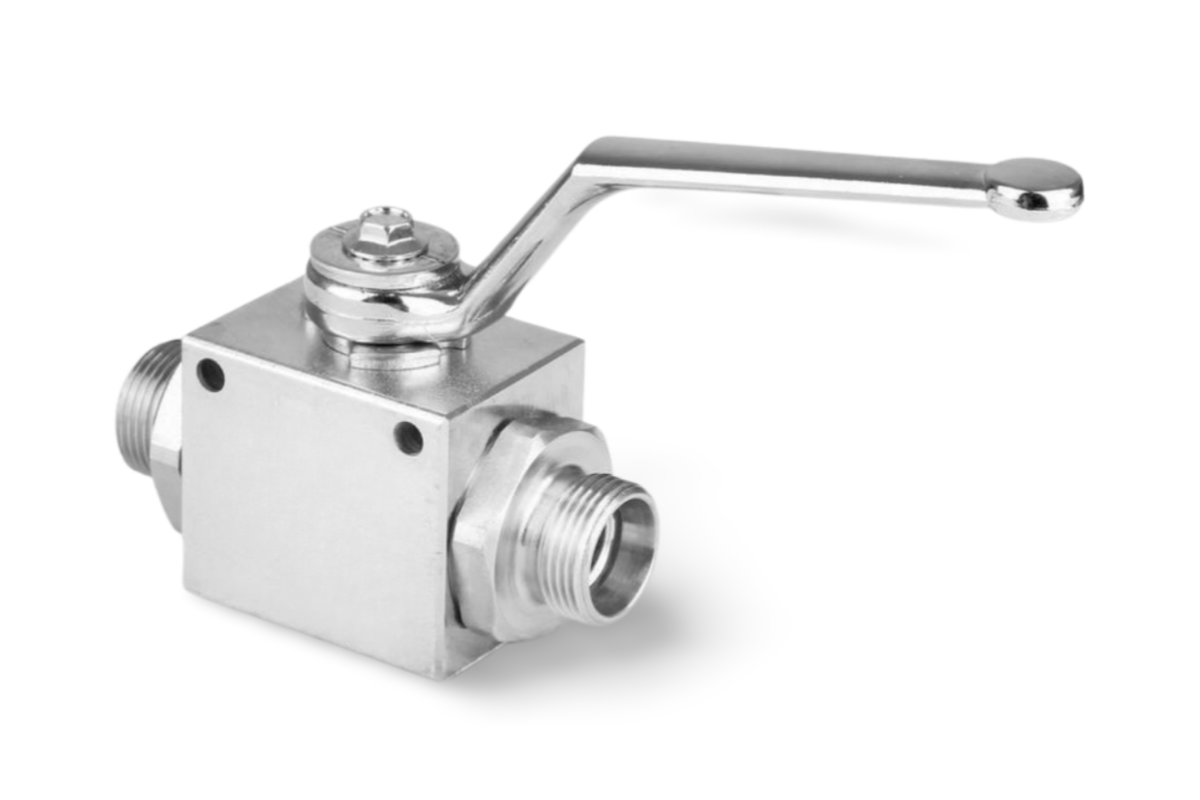

Gemels GE3DDS24011A000 to ręczny zawór kulowy 3-drogowy serii GE3L, przeznaczony do przełączania połączeń w układach hydraulicznych. Wersja z przyłączem M20x1,5 (12S), średnicą nominalną DN10 i układem przepływu typu L.

W dokumentacji i oznaczeniu produktu podano ciśnienie 500 bar. Przed montażem porównaj schemat przełączeń, wymagany zakres ciśnień oraz wymiary konkretnego wykonania z instalacją.

Wykonanie GE3L i możliwości zastosowania

Seria Gemels GE3 obejmuje trójdrogowe zawory kulowe do pracy przy wysokim ciśnieniu, dostępne w różnych wariantach przyłączy i materiałów. Zakres dopuszczalnych ciśnień zależy od wielkości oraz wykonania konkretnego modelu.

Parametry techniczne

• Producent: Gemels
• Pełny symbol: GE3DDS24011A000
• Seria: GE3L
• Rodzaj: zawór kulowy 3-drogowy
• Układ przepływu: typ L
• Przyłącze: M20x1,5 (12S)
• Średnica nominalna: DN10
• Ciśnienie według danych produktu: 500 bar

Schemat przepływu – typ L

Wersja L łączy porty zgodnie z położeniem kuli w wybranej pozycji dźwigni. Dokładny rozkład połączeń zależy od schematu i sposobu podłączenia.

Zastosowanie zaworu 3-drogowego

Zawór jest przeznaczony do ręcznego przełączania przepływu oleju w układach hydrauliki siłowej, w których wymagane jest sterowanie połączeniami między trzema drogami hydraulicznymi.

Co sprawdzić przed zamówieniem?

• Pełny symbol Gemels i schemat przełączenia typu L.
• Gwint i rodzaj uszczelnienia przyłącza.
• Ciśnienie robocze oraz medium układu.
• Wymiary montażowe i przestrzeń potrzebną do obsługi dźwigni.
