Zawór kulowy 3-drogowy Gemels GE5L 3/8" BSP DN10 500 bar typ L GE5GGT25011A000

Zawór kulowy 3-drogowy Gemels GE5L 3/8" BSP DN10 500 bar typ L GE5GGT25011A000

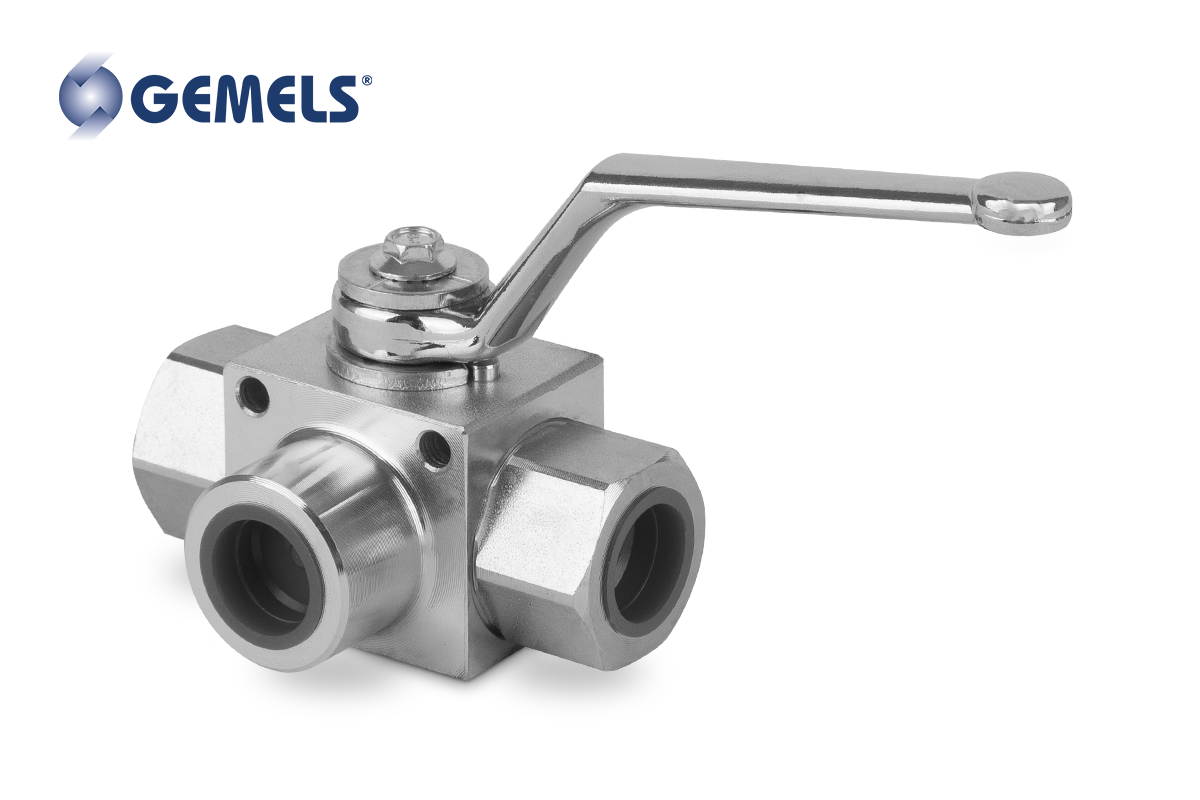

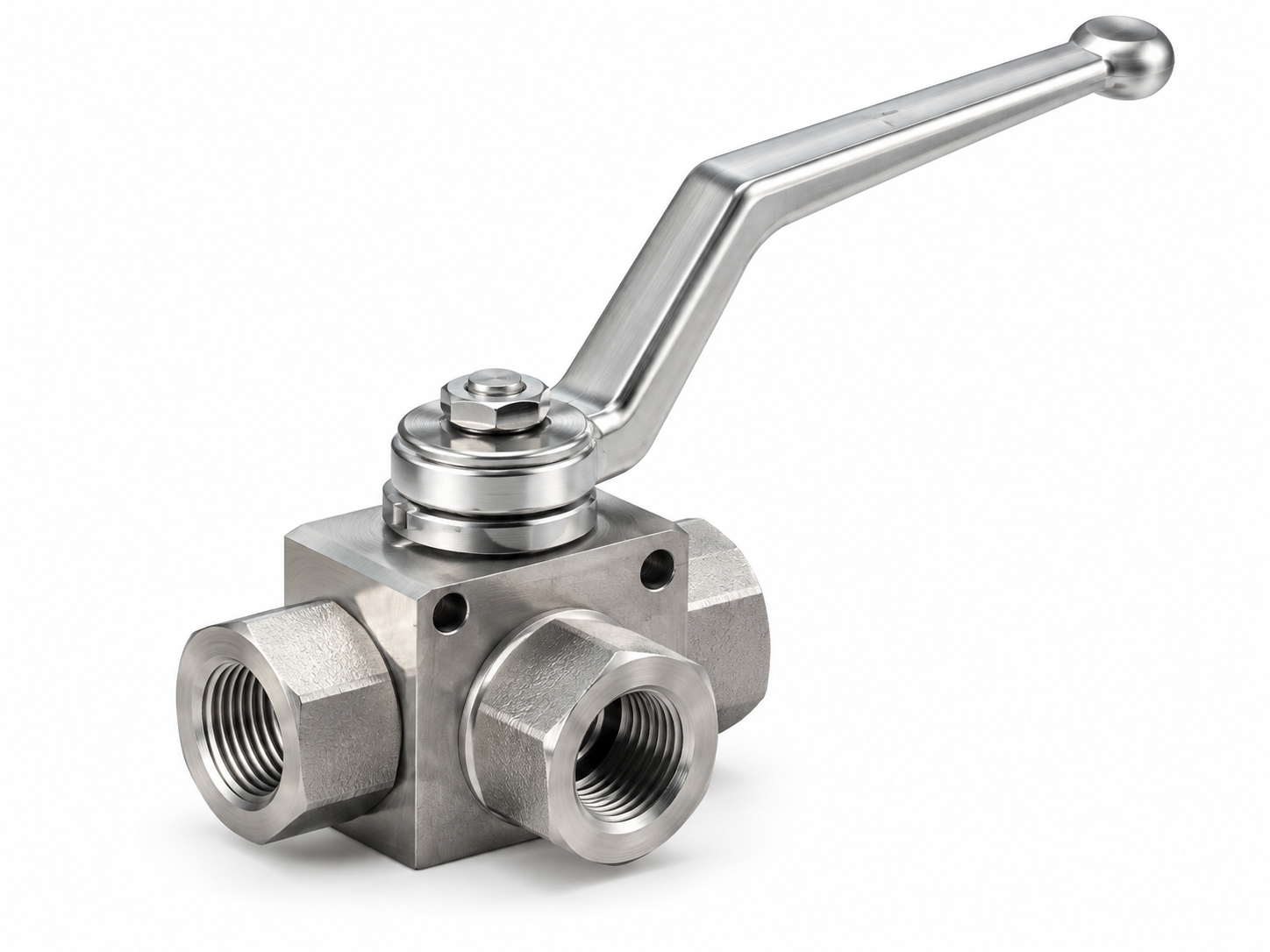

Gemels GE5GGT25011A000 to ręczny zawór kulowy 3-drogowy serii GE5L, przeznaczony do przełączania połączeń w układach hydraulicznych. Wersja z przyłączem 3/8" BSP, średnicą nominalną DN10 i układem przepływu typu L.

W dokumentacji i oznaczeniu produktu podano ciśnienie 500 bar. Przed montażem porównaj schemat przełączeń, wymagany zakres ciśnień oraz wymiary konkretnego wykonania z instalacją.

Wykonanie GE5L i możliwości zastosowania

Seria Gemels GE5 ma kompaktową konstrukcję 3-drogowego zaworu kulowego; karta producenta obejmuje rozmiary DN6–DN13 oraz przyłącza BSP, NPT i SAE. W przedstawionych wariantach katalogowych maksymalne ciśnienie nominalne wynosi do 500 bar.

Parametry techniczne

• Producent: Gemels
• Pełny symbol: GE5GGT25011A000
• Seria: GE5L
• Rodzaj: zawór kulowy 3-drogowy
• Układ przepływu: typ L
• Przyłącze: 3/8" BSP
• Średnica nominalna: DN10
• Ciśnienie według danych produktu: 500 bar
• Materiał korpusu: stal węglowa według karty GE5

Schemat przepływu – typ L

Wersja L łączy porty zgodnie z położeniem kuli w wybranej pozycji dźwigni. Dokładny rozkład połączeń zależy od schematu i sposobu podłączenia.

Zastosowanie zaworu 3-drogowego

Zawór jest przeznaczony do ręcznego przełączania przepływu oleju w układach hydrauliki siłowej, w których wymagane jest sterowanie połączeniami między trzema drogami hydraulicznymi.

Co sprawdzić przed zamówieniem?

• Pełny symbol Gemels i schemat przełączenia typu L.
• Gwint i rodzaj uszczelnienia przyłącza.
• Ciśnienie robocze oraz medium układu.
• Wymiary montażowe i przestrzeń potrzebną do obsługi dźwigni.
