Zawór odciążający Danfoss AUV 06-E-3-A-00-XXX P/N 810196719

Zawór odciążający Danfoss AUV 06-E-3-A-00-XXX P/N 810196719

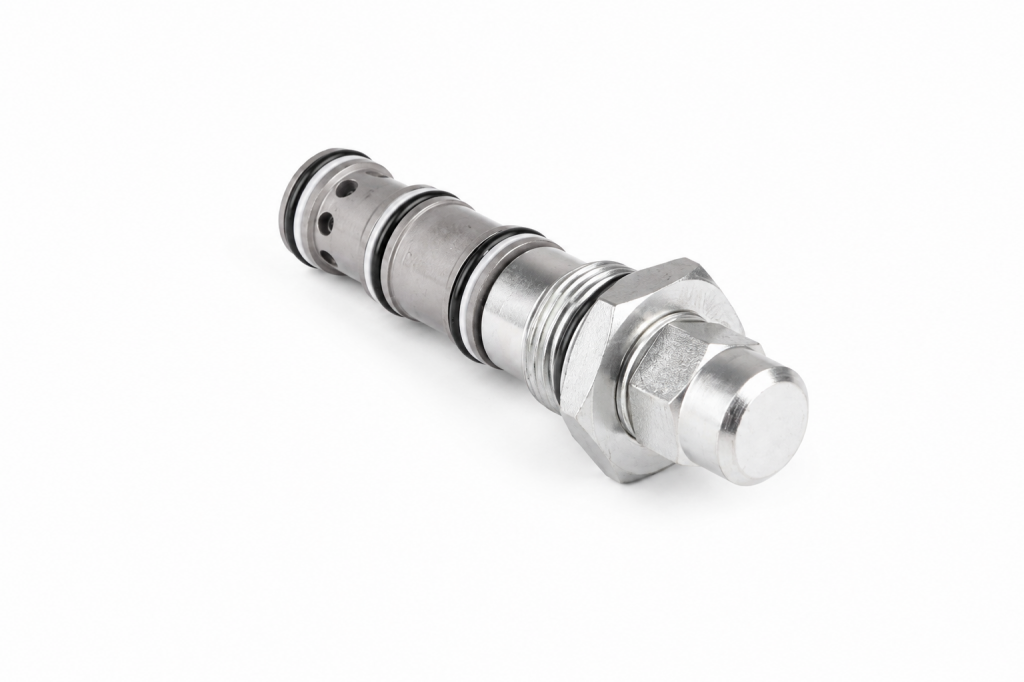

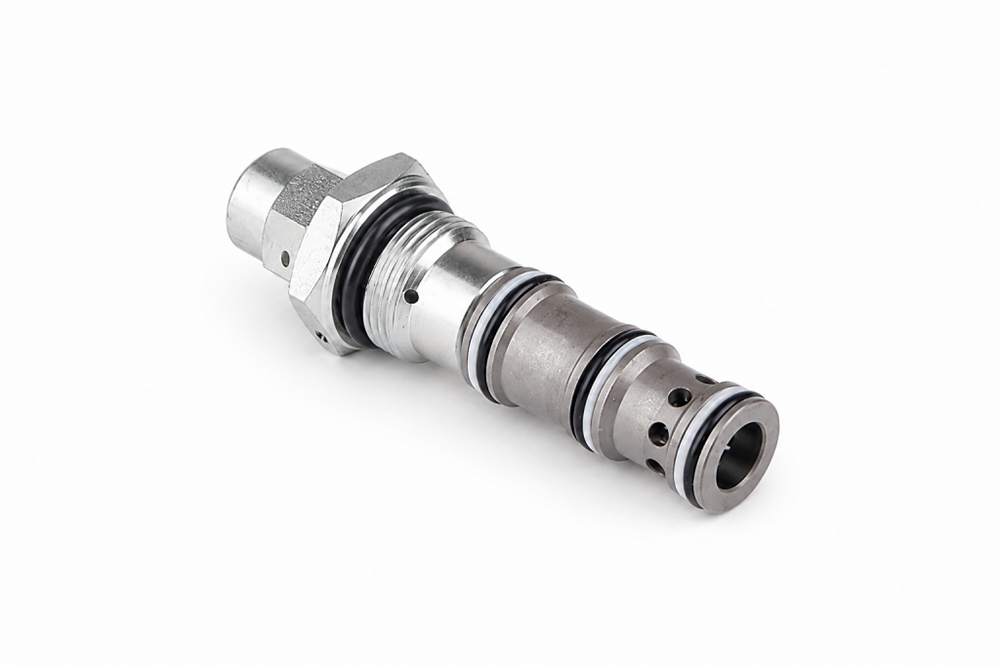

Danfoss AUV 06-E-3-A-00-XXX to zawór do układów hydrauliki siłowej. Zakres nastawy tego wykonania wynosi 70–210 bar, a ciśnienie znamionowe 250 bar. Zakres nastawy i dopuszczalne ciśnienie zaworu są odrębnymi parametrami.

Działanie i zastosowanie

Pilotowo sterowany zawór odciąża pompę po osiągnięciu nastawionego ciśnienia. Ciśnienie sterujące w przyłączu 3 otwiera drogę z przyłącza 1 do zbiornika przez przyłącze 2. Gdy ciśnienie sterujące spadnie do 85% nastawy, zawór zamyka tę drogę. Przyłącze 4 jest drenażem zewnętrznym. Zawór współpracuje z zaworem zwrotnym, np. w układach z akumulatorem lub dwiema pompami.

Dane techniczne

• Producent: Danfoss
• Symbol sklepu: AUV 06-E-3-A-00-XXX
• Zakres nastawy: 70–210 bar
• Ciśnienie znamionowe: 250 bar
• Przepływ znamionowy: 50 l/min przy różnicy ciśnień 7 bar
• Regulacja: wewnętrzna śruba — kod E
• Współczynnik ponownego zamknięcia: 85% — kod A
• Pełne oznaczenie: AUV 06-E-3-A-00-XXX
• Numer katalogowy P/N: 810196719
• Gniazdo montażowe: NCS06/4
• Wykonanie: wkład nabojowy bez obudowy — kod 00
• Uszczelnienia: Buna-N / NBR — brak kodu V

Dobór i montaż

Porównaj pełny symbol, zakres nastawy i schemat hydrauliczny z wymaganiami instalacji. Sprawdź dopuszczalne ciśnienie i przepływ oraz rodzaj przyłączy lub gniazda. Nastawę dopasuj do wymaganej kolejności pracy albo funkcji odciążania układu. Podobne oznaczenie innej marki nie oznacza identycznego wykonania.
