Zawór odcinający SVCP-S08-TS2-N-50D24-D NO zam. MSV31

Zawór odcinający SVCP-S08-TS2-N-50D24-D – normalnie otwarty, pilotowany SAE 08

Model SVCP-S08-TS2-N-50D24-D jest normalnie otwartym, pilotowanym zaworem cartridge SAE 08 marki Oleodinamica 2MP. Zgodnie z kartą katalogową SVCP S08 TS2 zawór w stanie beznapięciowym umożliwia swobodny przepływ z portu 2 do 1, natomiast przepływ z 1 do 2 jest silnie ograniczony. Po wzbudzeniu cewki zawór blokuje przepływ z portu 2 do 1. Taka charakterystyka pozwala wykorzystywać go jako element odcinający w układach hydraulicznych sterowanych elektrycznie.

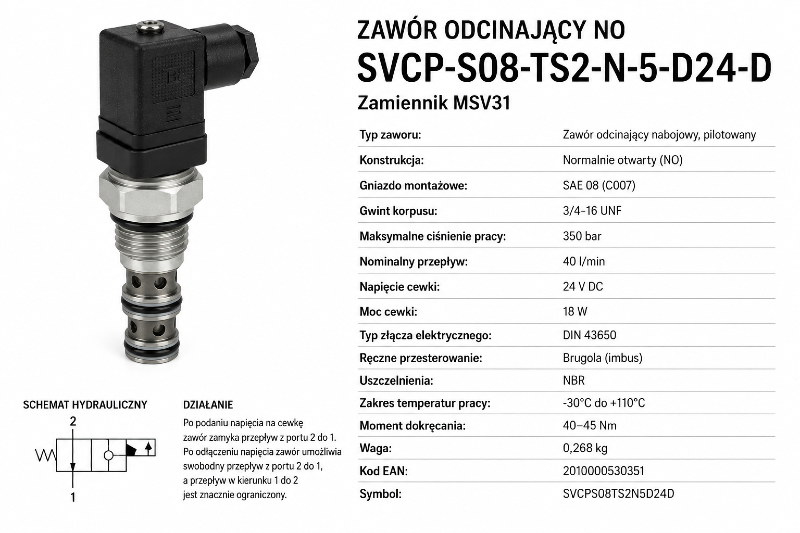

Specyfikacja techniczna

Zasada działania

Karta katalogowa wskazuje, że po wzbudzeniu cewki zawór blokuje przepływ z portu 2 do 1. Gdy cewka jest wyłączona, zawór SVCP umożliwia swobodny przepływ z 2 do 1, a przepływ z 1 do 2 pozostaje silnie ograniczony. Oznacza to, że jest to zawór odcinający sterowany pilotowo, przeznaczony do funkcji kontroli przepływu i odcięcia medium w blokach hydraulicznych.

Analiza techniczna

• Normalnie otwarty układ pracy sprawdza się tam, gdzie w stanie spoczynkowym wymagany jest przepływ, a zamknięcie ma następować po podaniu zasilania na cewkę.
• Ciśnienie 350 bar pozwala stosować zawór w wymagających układach hydrauliki siłowej.
• Przepływ 40 l/min lokuje model w grupie kompaktowych zaworów do bloków sterujących i układów roboczych o średnim natężeniu przepływu.
• Konstrukcja SAE 08 cartridge umożliwia zwartą zabudowę i ogranicza liczbę połączeń zewnętrznych.

Wymiary z karty katalogowej

Bezpieczeństwo i eksploatacja

• zawór należy montować wyłącznie w gnieździe C007,
• należy zachować moment dokręcania 40–45 Nm,
• po montażu należy sprawdzić poprawność działania cewki 24 VDC i toru przepływu 1–2,
• nie przekraczać maksymalnego ciśnienia 350 bar oraz zakresu temperatur pracy.

Zastosowanie

• hydrauliczne układy odcinające sterowane elektrycznie,
• bloki zaworowe SAE 08,
• układy przemysłowe i mobilne,
• funkcje bezpieczeństwa i sterowania przepływem.

FAQ

Jak działa SVCP-S08-TS2-N-50D24-D?
Po wzbudzeniu cewki blokuje przepływ z 2 do 1, a bez zasilania umożliwia swobodny przepływ z 2 do 1 przy silnym ograniczeniu z 1 do 2.

Jakie ma napięcie cewki?
W tej wersji zastosowano cewkę 24 VDC z przyłączem DIN 43650.

Czy to zawór normalnie otwarty?
Tak, karta katalogowa określa go jako SAE 08 normally open, piloted valve.
