Zawór proporcjonalny przelewowy Danfoss XMP 06-150 – 850202619

Zawór proporcjonalny przelewowy Danfoss XMP 06-150-00-00-00-00 – P/N 850202619

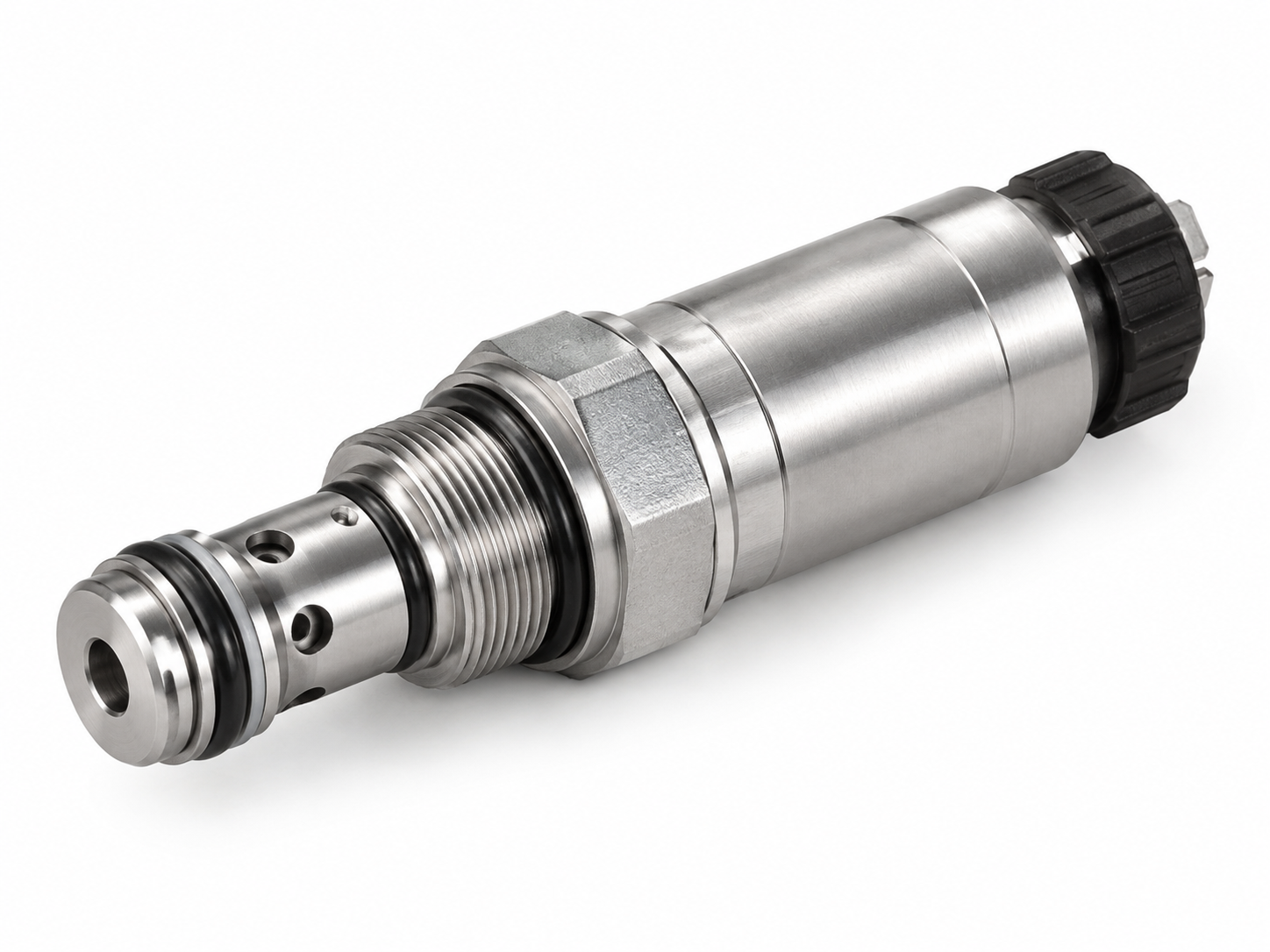

Danfoss XMP 06-150-00-00-00-00 to proporcjonalny zawór przelewowy typu nabojowego, należący do serii XMP 06 marki Danfoss (Comatrol). Przeznaczony jest do sterowania i regulacji ciśnienia w układach hydrauliki siłowej, maszynach przemysłowych oraz urządzeniach wyposażonych w hydrauliczne układy sterowania.

Zawór charakteryzuje się konstrukcją pilotową i normalnie otwartą. Regulacja ciśnienia odbywa się proporcjonalnie do natężenia prądu sterującego podawanego na odpowiednio dobraną cewkę elektromagnetyczną.

Wersja XMP 06-150-00-00-00-00 oferowana jest bez cewki elektromagnetycznej.

Parametry techniczne

• Producent: Danfoss / Comatrol
• Seria: XMP 06
• Symbol producenta: XMP 06-150-00-00-00-00
• Numer katalogowy P/N: 850202619
• Typ zaworu: proporcjonalny przelewowy
• Konstrukcja: nabojowa, pilotowa
• Położenie normalne: otwarte
• Zakres regulacji ciśnienia: 5–150 bar
• Ciśnienie znamionowe: 315 bar
• Przepływ znamionowy: 50 l/min
• Gniazdo montażowe: NCS06/2
• Rodzaj uszczelnienia: NBR
• Cewka elektromagnetyczna: brak w zestawie
• Standardowa cewka dla serii: M19P, 22 W
• Histereza: maksymalnie 3%

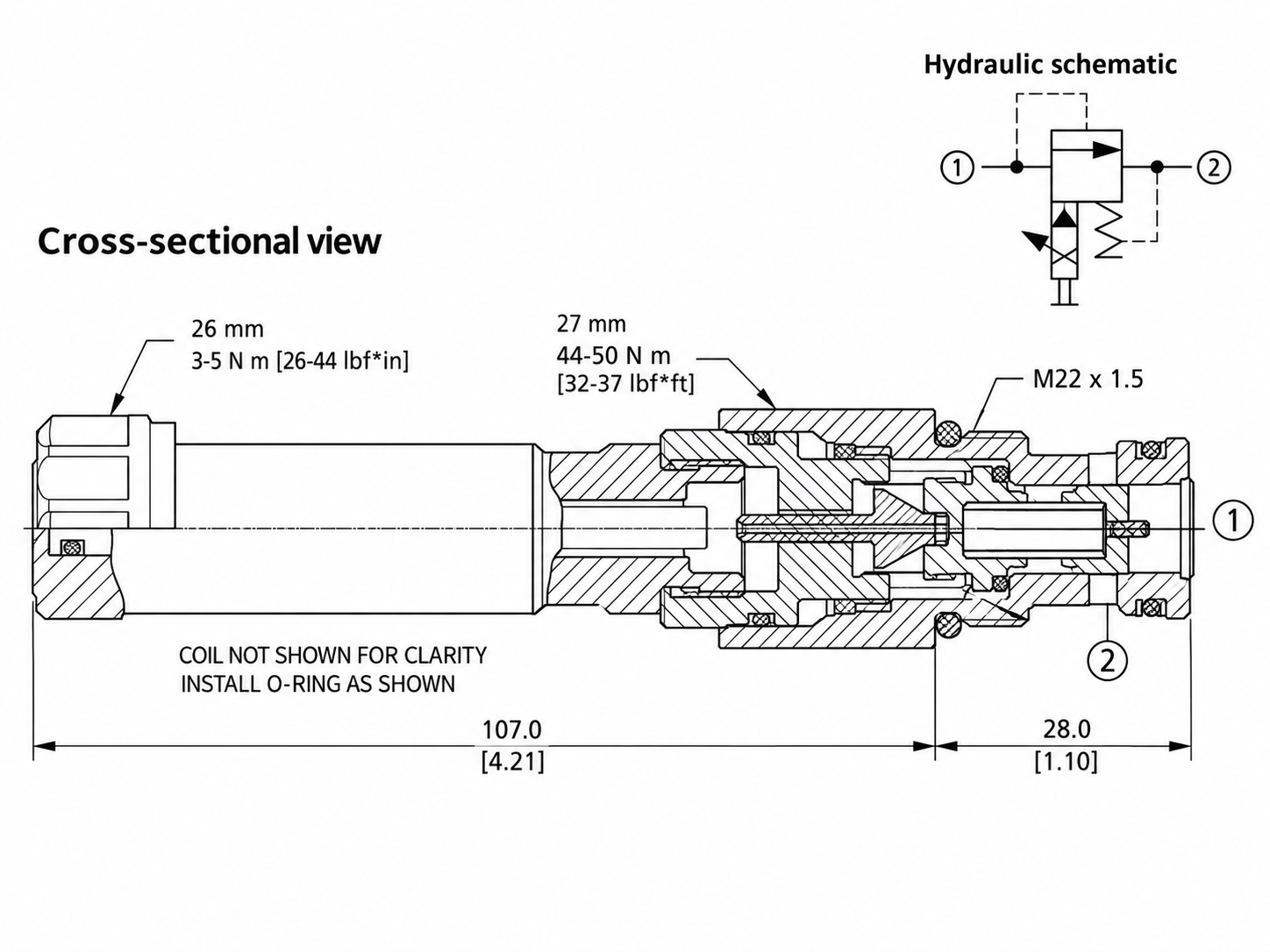

Zasada działania zaworu XMP 06

Zawór Danfoss XMP 06 wykorzystuje pilotowy mechanizm regulacji ciśnienia. Wartość ciśnienia zależy od prądu sterującego doprowadzanego do cewki elektromagnetycznej. Umożliwia to płynną regulację parametrów pracy układu hydraulicznego.

Konstrukcja normalnie otwarta oraz montaż nabojowy pozwalają na wykorzystanie zaworu w odpowiednio zaprojektowanych blokach hydraulicznych.

Zastosowanie

• Hydrauliczne układy proporcjonalnej regulacji ciśnienia.
• Maszyny i urządzenia przemysłowe.
• Układy hydrauliki siłowej.
• Bloki hydrauliczne z gniazdem NCS06/2.
• Układy sterowania wymagające płynnej regulacji ciśnienia.

Montaż i dobór zaworu

Przed zakupem należy sprawdzić zgodność parametrów zaworu z maszyną, w szczególności zakres regulacji ciśnienia, rodzaj gniazda montażowego oraz wymagania dotyczące cewki i sterownika proporcjonalnego.

Uwaga: zawór dostarczany jest bez cewki elektromagnetycznej. Do jego elektrycznego sterowania wymagane są odpowiednio dobrane elementy współpracujące.
