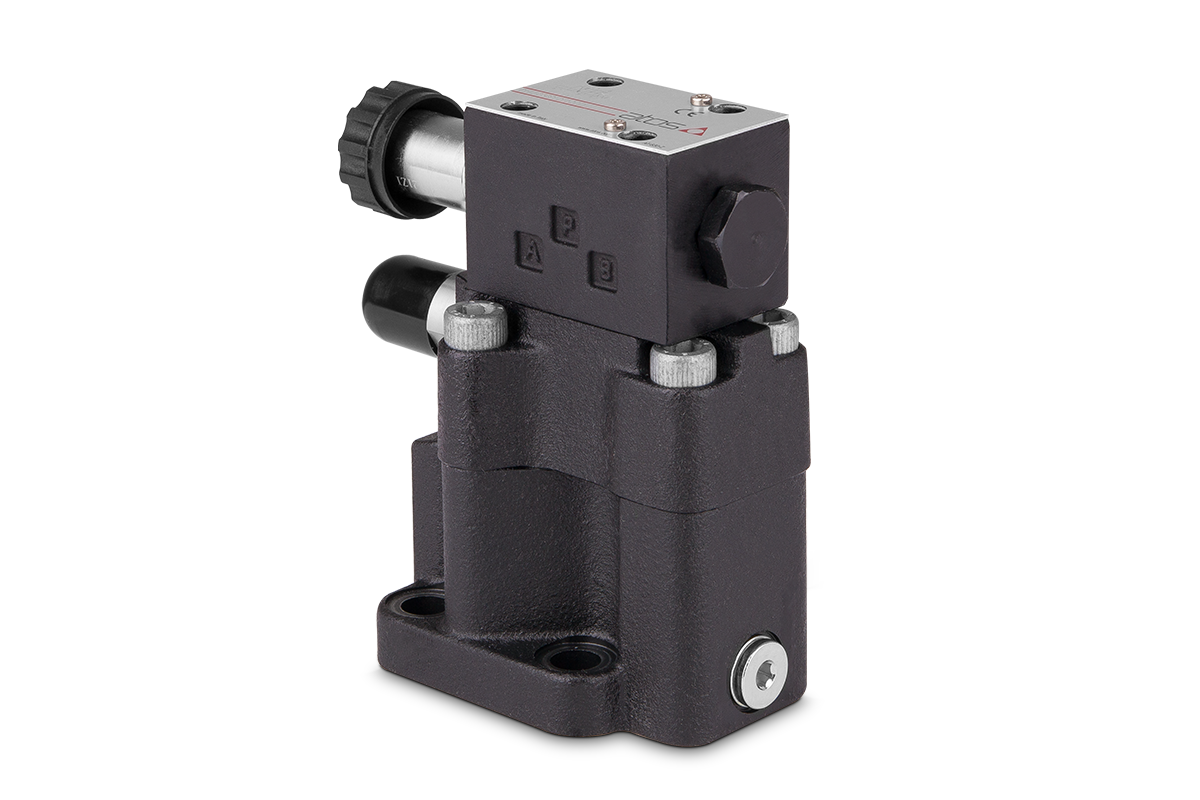

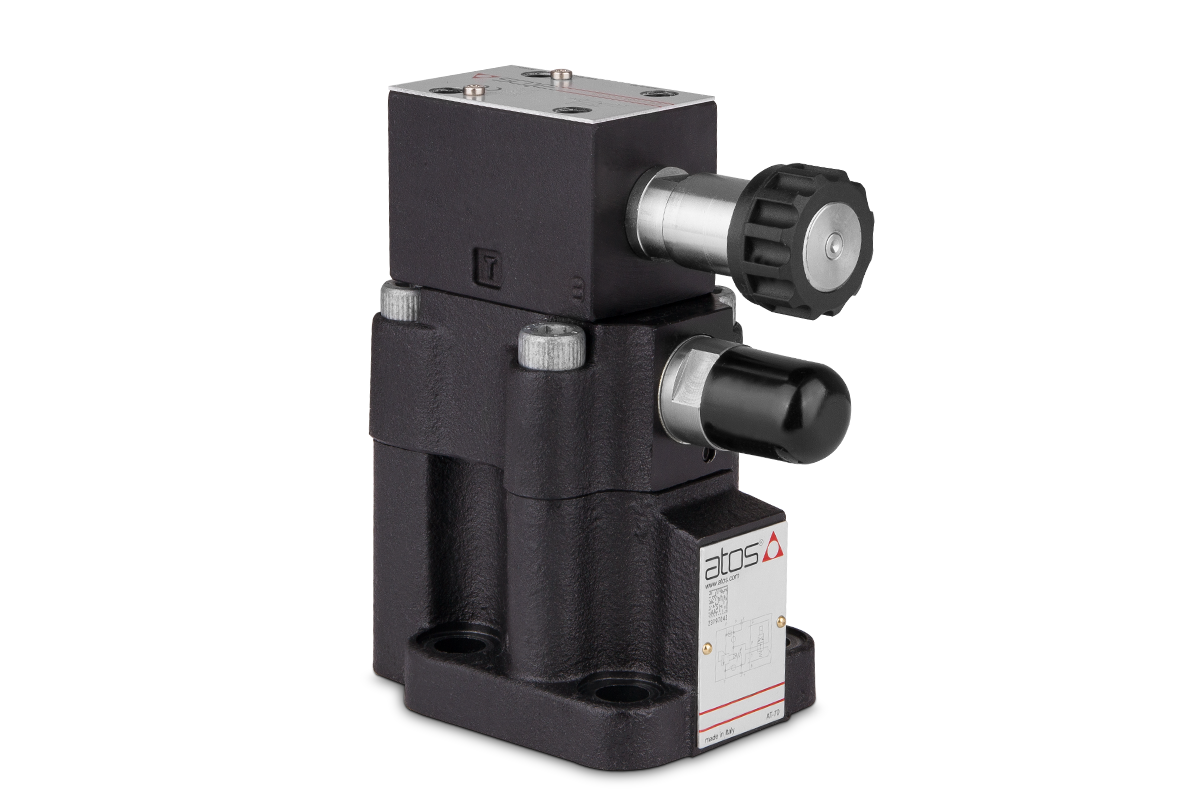

Zawór przelewowy Atos AGAM-20/10/350-EX 00DC 350 bar NBR

Zawór przelewowy Atos AGAM-20/10/350-EX 00DC – 350 bar

AGAM-20/10/350-EX 00DC firmy Atos to dwustopniowy zawór przelewowy z odciążonym grzybkiem, przeznaczony do zabezpieczania i regulacji ciśnienia w hydraulicznych układach olejowych.

Zawory serii AGAM przeznaczone są do montażu płytowego zgodnie z normą ISO 6264. Wersja AGAM-20 umożliwia pracę z przepływem do 400 l/min.

Najważniejsze parametry

• Producent: Atos
• Symbol: AGAM-20/10/350-EX 00DC
• Typ: dwustopniowy zawór przelewowy
• Wielkość: AGAM-20
• Montaż: płytowy
• Powierzchnia montażowa: ISO 6264
• Zakres regulacji ciśnienia: 8–350 bar
• Maksymalny przepływ: 400 l/min
• Uszczelnienie: NBR
• Waga: 5,88 kg
• Kod EAN: 2010001748335

Wersja /10 – funkcja odciążenia

Oznaczenie /10 oznacza wersję z jednym ustawieniem ciśnienia oraz funkcją odciążenia przy niewzbudzonym elektromagnesie. Pozwala to na elektryczne sterowanie funkcją odciążenia zaworu.

Nastawa ciśnienia 350 bar

Oznaczenie 350 odpowiada zakresowi regulacji ciśnienia od 8 do 350 bar. Regulacja ciśnienia odbywa się poprzez układ pilotowy zaworu.

Wykonanie EX 00DC

Wersja E wykorzystuje pilotowy zawór elektromagnetyczny typu DHE, przeznaczony do zasilania AC lub DC. Oznaczenie X oznacza wykonanie bez złącza elektrycznego.

Oznaczenie 00DC wskazuje wykonanie zaworu elektromagnetycznego DC bez cewki. Odpowiednią cewkę oraz złącze należy dobrać zgodnie z wymaganym napięciem instalacji.

Uszczelnienie NBR

Zawór wyposażony jest w uszczelnienia NBR. Według danych producenta zalecany zakres temperatury medium dla standardowych uszczelnień NBR wynosi od -20°C do +80°C.

Zastosowanie

Zawór AGAM może być stosowany w przemysłowych układach hydraulicznych do ograniczania maksymalnego ciśnienia oraz zabezpieczania instalacji i jej podzespołów przed nadmiernym wzrostem ciśnienia.
