Zawór przelewowy ZDB 6 VP2-4X/315V R900409898

Zawór przelewowy ZDB 6 VP2-4X/315V R900409898 - Bosch Rexroth

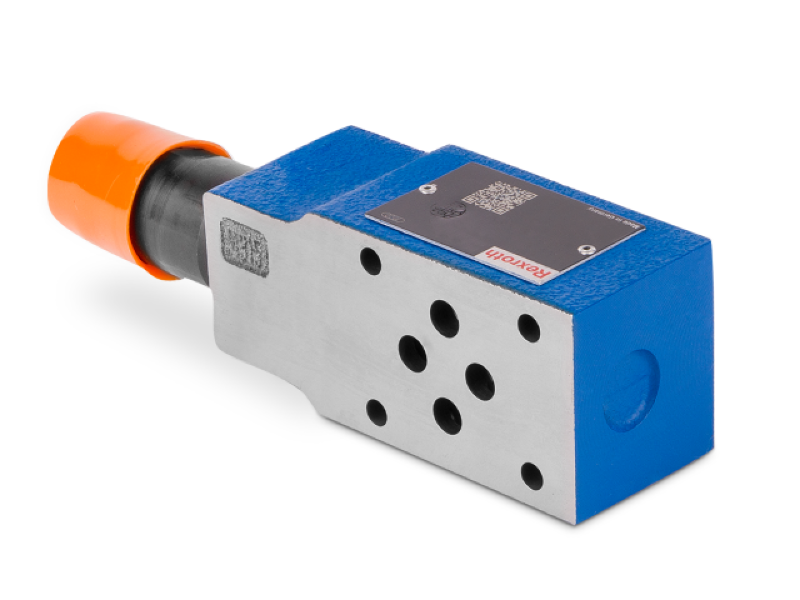

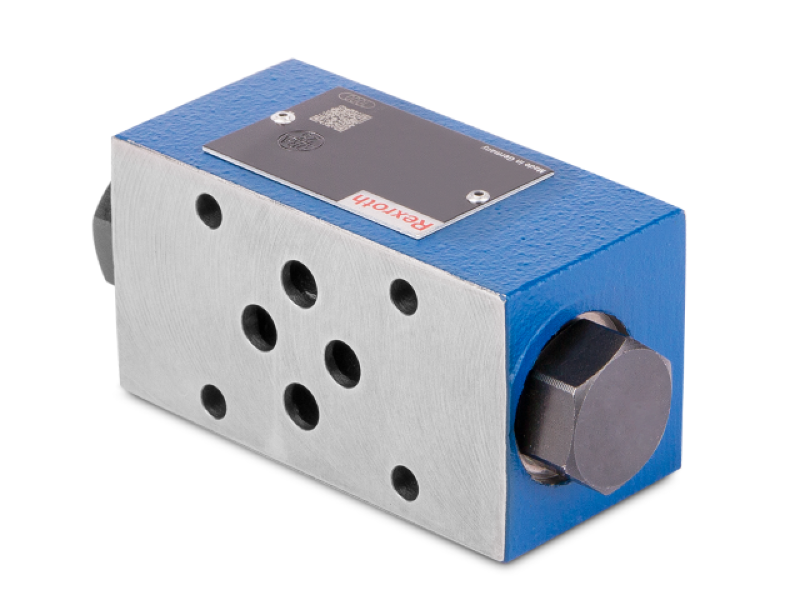

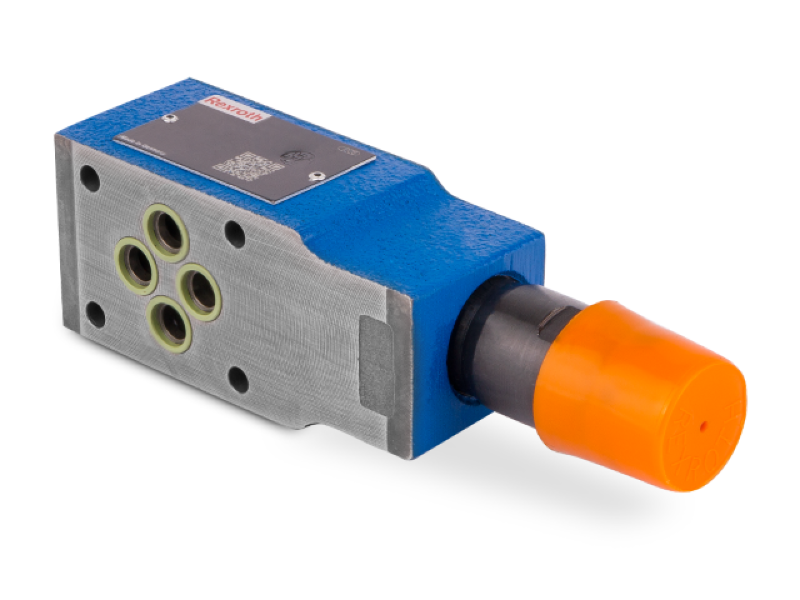

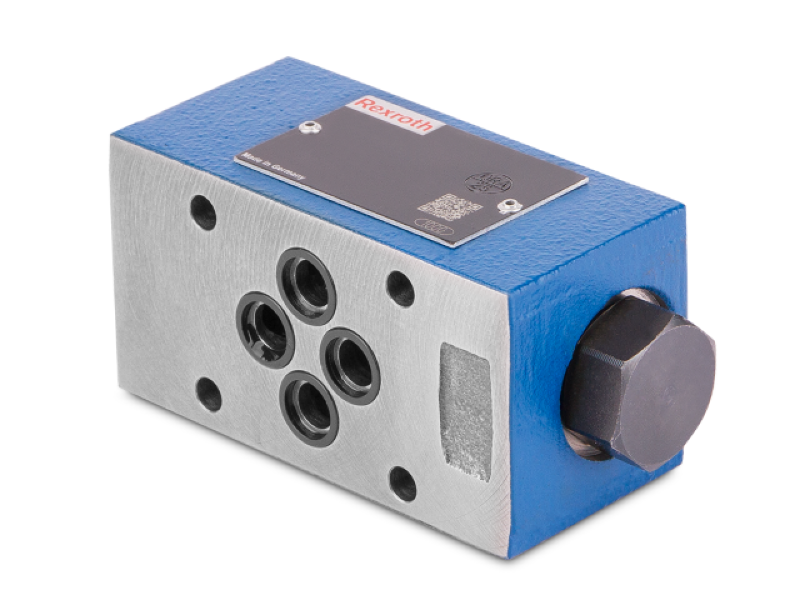

Zawór Bosch Rexroth ZDB 6 VP2-4X/315V (nr kat. R900409898) to wysokowydajny hydrauliczny zawór bezpieczeństwa (przelewowy), montowany między płytkami (sandwich plate), stanowiący zabezpieczenie przed nadmiernym wzrostem ciśnienia w układzie hydraulicznym.

Do czego służy?

• Zapobiega przekroczeniu maksymalnego ciśnienia roboczego (do 315 bar) w układzie hydraulicznym – zabezpiecza pompy, przewody, siłowniki itp.
• Gdy ciśnienie w porcie P (w wersji „VP” – P→T) przewyższy wartość nastawioną, otwiera się i odprowadza olej do zbiornika (port T), utrzymując zadane ciśnienie
• Budowa i zasada działania Korpus z wkładem(a) – typ „VP” ma jeden cartridge, montowany w korpusie płytkowym („sandwich plate”)
• Pilot-opera – mechanizm pilotowany: siłownik sprężynowy i zawór pilota kontroluje otwarcie głównego spustu RS .
• Regulacja ciśnienia – za pomocą zewnętrznego pokrętła lub śruby sześciokątnej; umożliwia precyzyjne i bezśrubowe nastawienie wartości przełączenia

Parametry techniczne:

• Max. ciśnienie robocze: 315 bar
• Sterowanie pilotowe, wydajność do 60 l/min (zalecane do ok. 40 l/min) .
• Uszczelnienia: FKM (wysoka odporność chemiczna)
• Zakres temperatury pracy: od –20 °C do +80 °C

Zalety

• Pilotowana konstrukcja – stabilne działanie, łagodne otwarcie, precyzyjna regulacja ciśnienia
• Sandwich plate – kompaktowe wykonanie, pasuje do standardowych płytek CETOP/ISO 4401 (NG6)
• Uniwersalność – obsługa różnych olejów (mineralnych, biodegradowalnych, syntetycznych)
• Odporność – mogła być stosowana w wymagających środowiskach (sprężyny, stal wewnętrzna, korpus z żeliwa, FKM), odporność chemiczna i temperaturowa
• Łatwa nastawa – dostępne różne mechanizmy regulacyjne (pokrętła, skale, śruby)
• Kompatybilność – wymienne wg. ISO/NFPA, szybka integracja z istniejącymi układami

Zastosowanie

• W układach siłowników i silników hydraulicznych NG 6 (CETOP D).
• W hydraulicznych blokach sterujących i jednostkach centralnych.
• Tam, gdzie wymagana jest ochrona przed przeładowaniem lub kontrola ciśnienia np. przy szybkim ruchu siłowników czy rurociągach.
• W instalacjach mobilnych/chłodni (temperatura, odporność chemiczna).

Podsumowanie

• Typ Zawór przelewowy pilotowany, sandwich plate
• Zakres ciśnienia do 315 bar
• Max. przepływ do 60 l/min (zalecane 40 l/min)
• Rodzaj instalacji P → T (VP) – usuwa nadmiarowy olej do zbiornika
• Regulacja ręczna (śruba/pokrętło)
• Uszczelnienia FKM – odporne chemicznie
• Temperatura pracy –20 °C…+80 °C
• Zgodność wymiarowa CETOP D, ISO 4401 (NG 6)
• Ciężar około 1,1–1,2 kg

Jak dobrać i używać?

• Sprawdź wymagane ciśnienie – ustaw wartość limitu za pomocą pokrętła.
• Zamontuj na płytce ISO 4401/NG 6 – zachowując momenty dokręcania i czystość cieczy (klasa ISO 20/18/15) RS Online .
• Podłącz porty: P (wejście), T (zbiornik), dopasuj przepływ.
• Monitoruj i testuj – sprawdź, czy przy przekroczeniu ciśnienia zawór płynnie odprowadza olej i utrzymuje ciśnienie.

Wady i ostrożność

• Wymaga szczelnej instalacji – zwłaszcza dokładnego filtrowania oleju.
• Kosztowny w porównaniu do prostych zaworów tłoczyskowych – ale znacznie sprawniejszy i precyzyjny.
• Nieodpowiedni do specyficznych cieczy bez przystosowanych uszczelnień – FKM wymaga kompatybilnego medium.
• Zalecenia Idealny do zastosowań przemysłowych z wysokimi wymaganiami bezpieczeństwa i precyzji.
• Dobrze sprawdza się w maszynach hydraulicznych, systemach mobilnych oraz gdzie liczy się kompaktowość i wymienność.
• Upewnij się, że stosujesz zgodne z normami filtry i przestrzegasz parametrów montażowych z dokumentacji Rexroth.
