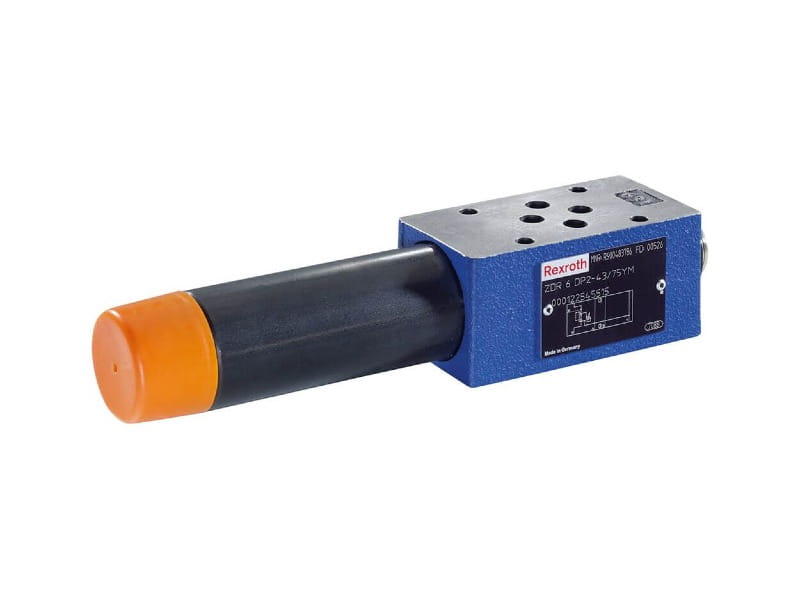

Zawór redukcyjny ZDR 6 DA1-4X/75Y R900409966

Zawór redukcyjny ZDR 6 DA1‑4X/75Y (R900409966) – Bosch Rexroth

• Typ: ZDR 6 DA1‑4X/75Y
• Nr materiałowy: R900409966
• Typ konstrukcji: Bezpośrednio działający zawór redukcyjny (direct‑operated), montowany jako płytka sandwich (sandwich plate) zgodna z ISO 4401 / CETOP‑RP 121H (format NG6)

⚙️ Dane techniczne

• Rozmiar nominalny 6 (NG06)
• Seria 4X Max. ciśnienie wejściowe do 350 bar
• Ciśnienie wyjściowe stałe – maksymalna wartość: 75 bar
• Przepustowość maksymalna ok. 50 l/min
• Zakres temperatur pracy –30 °C do +80 °C (uszczelnienia NBR), –20 °C do +80 °C (uszczelnienia FKM)
• Zakres lepkości oleju 10–800 mm²/s
• Max. ciśnienie wsteczne (port T(Y)) do 160 bar
• Waga ok. 1,2 kg

Budowa i działanie

• Konstrukcja typu sandwich plate umożliwia montaż między płytą kolektora hydraulicznym a komponentem, zgodnie z normą ISO 4401-03-02-0-05
• Wersja DA: redukcja ciśnienia w kanale A2.
• W pozycji spoczynkowej połączenie A1 → A2 jest otwarte – ciśnienie wtórne (A2) działa przez czujnik na tłok przeciw sprężynie, która ustala nastawioną wartość ciśnienia.
• Jeśli ciśnienie A2 przewyższa nastawę, zawór reguluje przepływ do zbiornika (T(Y)) i utrzymuje wartość stabilną
• We wszystkich wersjach "DA" możliwe jest zastosowanie zaworu zwrotnego (check valve), pozwalającego na przepływ A2 → A1, jeśli wymagane cmafh.com .
• Pilot oil pobierany jest wewnętrznie z portu A2, a komora sprężynowa jest odprowadzona na zewnątrz do portu T(Y).

✅ Zalety i zastosowania

• Precyzyjna regulacja ciśnienia wtórnego w zakresie do 75 bar – stabilne działanie układów hydraulicznych.
• Kompaktowa konstrukcja sandwich plate – idealna do montażu w podukładach hydraulicznym (np. wielozawory, rozdzielacze).
• Obsługa ciężkich warunków roboczych: odporność na wysokie ciśnienie do 350 bar, temperatury do +80 °C i szeroki zakres lepkości oleju.
• Opcjonalny zawór zwrotny (check valve) w wersji „DA” — umożliwia swobodny przepływ powrotny w razie potrzeby.
• Kompatybilność ze standardem ISO / CETOP‑RP – łatwy montaż między innymi komponentami Rexroth i zmontowanymi układami.

Główne zastosowania

• Regulacja ciśnienia wtórnego w układach hydraulicznych silników/siłowników.
• Ochrona urządzeń hydraulicznych przez ograniczenie ciśnienia w liniach wtórnych (port A).
• Integracja z wielofunkcyjnymi płytami sterującymi.
• Przemysł ciężki, maszyny mobilne, automatyka hydrauliczna.

Podsumowanie:

Zawór ZDR 6 DA1‑4X/75Y (R900409966) to bezpośrednio działający reduktor ciśnienia, montowany w wersji płytowej (sandwich), dostosowany do precyzyjnej pracy przy ciśnieniu redukowanym do 75 bar oraz ciśnieniu roboczym do 350 bar i przepływie do 50 l/min.

Zbudowany z aluminium i stali, wyposażony w ręczną regulację oraz opcjonalny zawór zwrotny. Doskonały w zastosowaniach wymagających stabilnych parametrów ciśnieniowych.

⚠️ Informacja techniczna i uwagi eksploatacyjne

• Zaleca się stosowanie filtra o klasie czystości zgodnej z ISO 4406 (np. 20/18/15).
• Przed instalacją należy sprawdzić kompatybilność uszczelek (NBR vs FKM) z medium hydraulicznym używanym w układzie.
• Montaż wymaga dostępu do płytki zgodnej z portingiem ISO 4401 NG6 oraz specjalnych śrub do mocowania (M5, moment ok. 8,9 Nm)
