Zawór redukcyjny warstwowy Atos KG-031/210 NG10 CETOP 5 8–210 bar

Zawór redukcyjny warstwowy Atos KG-031/210 NG10 – 8–210 bar

Atos KG-031/210 to warstwowy, dwustopniowy zawór redukcyjny ciśnienia przeznaczony do układów hydrauliki siłowej. Model należy do serii KG i jest wykonany w rozmiarze NG10 / CETOP 5, z powierzchnią montażową zgodną z ISO 4401 size 10.

Wersja KG-031 jest zaworem 3-drogowym redukującym ciśnienie w kanale P. Zakres regulacji dla wykonania /210 wynosi 8–210 bar. Maksymalny przepływ dla serii KG wynosi 100 l/min, a maksymalne ciśnienie wejściowe 315 bar.

Najważniejsze parametry

Jak działa Atos KG-031/210?

KG-031/210 redukuje i utrzymuje ustawione ciśnienie w kanale P. Jest to zawór 3-drogowy o konstrukcji dwustopniowej, przeznaczony do montażu warstwowego w układzie zaworowym.

Regulacja ciśnienia w standardowym wykonaniu odbywa się za pomocą śruby regulacyjnej zabezpieczonej osłoną. Obrót w prawo powoduje zwiększenie nastawy ciśnienia.

Zakres regulacji 8–210 bar

Oznaczenie /210 określa zakres regulacji ciśnienia od 8 do 210 bar. Wartość należy ustawić odpowiednio do parametrów konkretnego układu hydraulicznego.

Montaż NG10 / CETOP 5

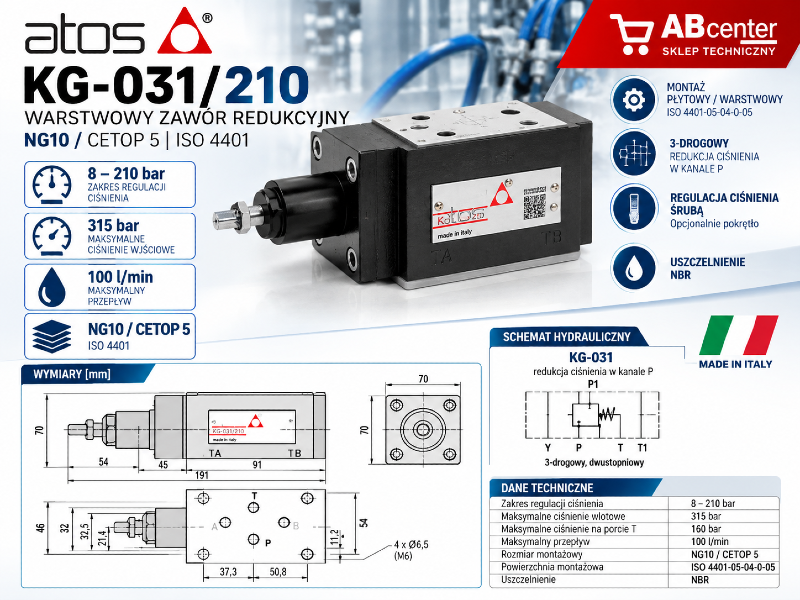

Zawór przeznaczony jest do montażu warstwowego na powierzchni zgodnej z ISO 4401-05-04-0-05. Średnica kanałów A, B, P i T według dokumentacji producenta wynosi 11,2 mm.

Do mocowania zaworu producent przewiduje 4 śruby imbusowe M6. Ich długość zależy od liczby i rodzaju elementów warstwowych znajdujących się w zestawie zaworowym.

Uszczelnienie i medium robocze

Standardowe wykonanie zaworu posiada uszczelnienia NBR. Dla olejów mineralnych producent podaje m.in. klasy:

• HL,
• HLP,
• HLPD,
• HVLP,
• HVLPD.

Dla uszczelnień NBR zalecana temperatura cieczy wynosi od -20°C do +60°C. Standardowy zakres temperatury otoczenia wynosi od -30°C do +70°C.

Zastosowanie

Zawór Atos KG-031/210 może być stosowany w układach hydraulicznych wymagających redukcji ciśnienia w jednej z gałęzi układu, między innymi w:

• agregatach hydraulicznych,
• maszynach przemysłowych,
• układach sterowania siłownikami hydraulicznymi,
• blokach zaworowych NG10,
• układach hydrauliki siłowej wykorzystujących zawory warstwowe.

Dobór zaworu

Przed zamówieniem należy sprawdzić pełne oznaczenie zaworu. Poszczególne modele serii KG mogą różnić się kanałem, w którym redukowane jest ciśnienie, zakresem nastawy oraz wykonaniem uszczelnień.

• KG-031 – redukcja ciśnienia w kanale P,
• KG-033 – redukcja ciśnienia w kanale A,
• KG-034 – redukcja ciśnienia w kanale B.

Nie należy dobierać zamiennika wyłącznie na podstawie wyglądu zaworu. Przed zakupem należy porównać pełny symbol oraz parametry techniczne. Dobór odpowiedniego wykonania pozostaje po stronie kupującego.
