Zestaw sprzęgła z korpusem pośrednim MP Filtri AKA04FS100Z4S 0,53–0,75 kW B3/B5

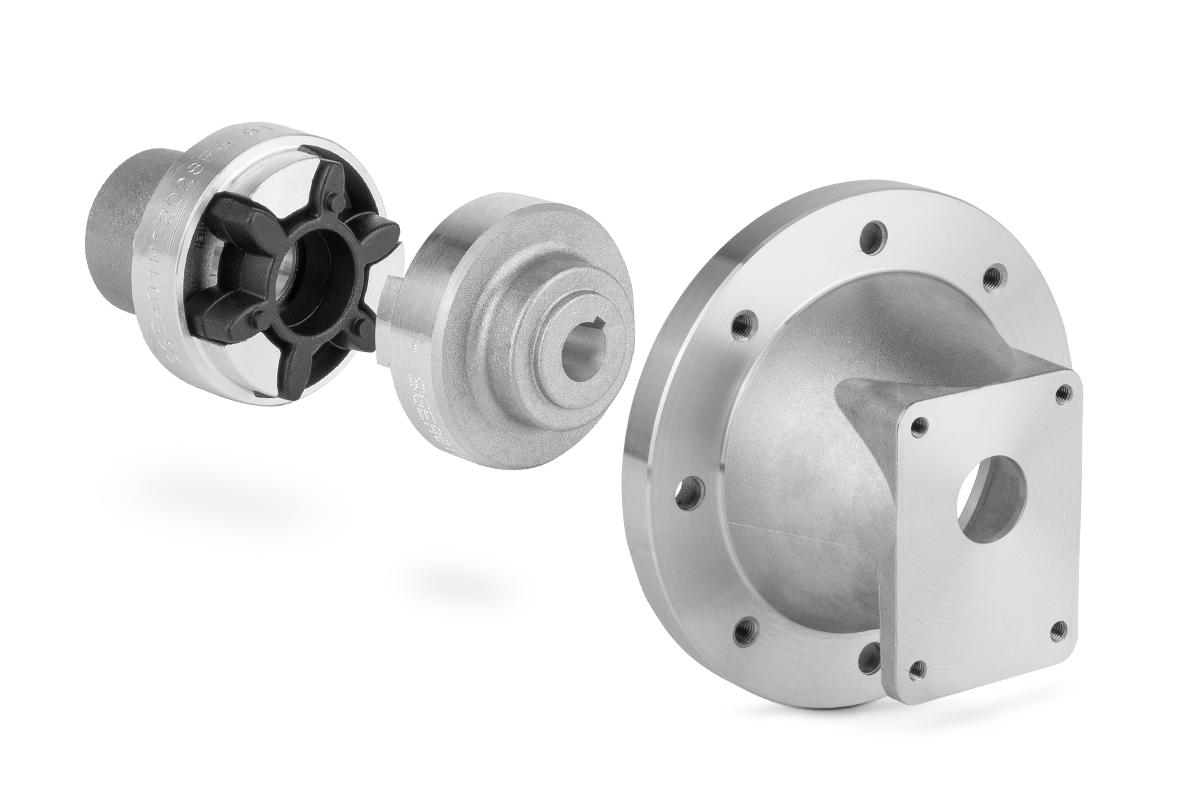

Zestaw sprzęgła z korpusem pośrednim MP Filtri AKA04FS100Z4S

AKA04FS100Z4S to kompletny zestaw połączeniowy marki MP Filtri, przeznaczony do połączenia silnika elektrycznego z pompą hydrauliczną. Zestaw obejmuje odpowiednio dobrany korpus pośredni typu bell-housing oraz elementy sprzęgła elastycznego.

Wersja AKA04FS100Z4S jest przeznaczona do silnika elektrycznego w wykonaniu IEC 80 B3/B5, z wałem silnika Ø19 × 40 mm, oraz do pompy z wykonaniem przyłącza oznaczonym w systemie MP Filtri jako FS100.

Najważniejsze cechy

• Producent: MP Filtri
• Symbol: AKA04FS100Z4S
• Typ: kompletny zestaw korpusu pośredniego i sprzęgła
• Silnik: IEC 80 B3/B5
• Wał silnika: Ø19 × 40 mm
• Przyłącze pompy: FS100
• Zakres mocy: 0,53–0,75 kW
• Waga: 0,815 kg
• Kod EAN: 2010000088012

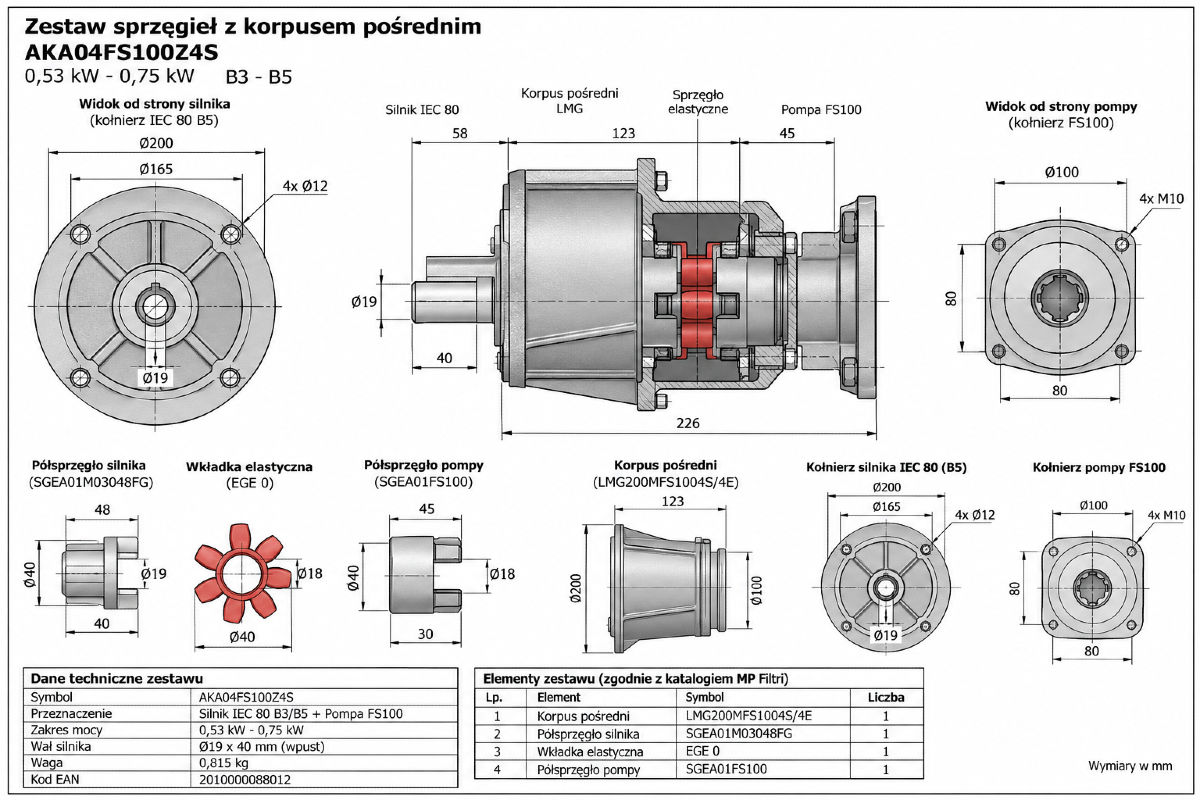

Elementy zestawu AKA04FS100Z4S

Zgodnie z tabelą kombinacji MP Filtri zestaw odpowiada konfiguracji wykorzystującej:

• korpus pośredni z serii LMG,
• półsprzęgło od strony silnika,
• elastyczną wkładkę sprzęgła,
• półsprzęgło od strony pompy w wykonaniu FS100.

Tak skonfigurowany zestaw pozwala utworzyć zwarte połączenie pomiędzy silnikiem elektrycznym a pompą hydrauliczną i jest przeznaczony do budowy agregatów oraz układów hydrauliki siłowej.

Korpus pośredni MP Filtri LMG

Korpusy pośrednie serii LMG produkowane są z aluminium odlewanego ciśnieniowo. Konstrukcja umożliwia osiowe ustawienie silnika i pompy oraz osłonięcie pracującego sprzęgła.

Producent przewiduje stosowanie korpusów LMG m.in. w układach pracujących z olejami mineralnymi typu HH, HL, HM, HR i HV. Standardowy zakres temperatury pracy korpusu wynosi od -30°C do +80°C.

Sprzęgło elastyczne

Elementy sprzęgła kompensują niewielkie odchyłki występujące pomiędzy wałem silnika i pompy oraz umożliwiają przenoszenie momentu obrotowego w układzie napędowym agregatu hydraulicznego.

W serii MP Filtri stosowane są elastyczne wkładki współpracujące z półsprzęgłami silnika i pompy, tworząc kompletne połączenie napędowe.

Zastosowanie

• agregaty hydrauliczne,
• zasilacze hydrauliczne,
• układy hydrauliki przemysłowej,
• połączenie silnika elektrycznego z pompą hydrauliczną,
• budowa i modernizacja zespołów silnik–pompa.

Ważne przed zamówieniem

Dobór zestawu należy wykonać na podstawie pełnych parametrów silnika oraz pompy. Sam zakres mocy silnika nie jest wystarczający do prawidłowego doboru.

Przed zakupem należy sprawdzić przede wszystkim:

• wielkość mechaniczną i wykonanie silnika – IEC 80 B3/B5,
• średnicę i długość wału silnika – Ø19 × 40 mm,
• typ kołnierza pompy,
• średnicę i wykonanie wału pompy,
• zgodność pompy z wykonaniem FS100.

Nie należy dobierać zestawu wyłącznie na podstawie wyglądu lub mocy silnika. Poszczególne wykonania mogą różnić się wałem, kołnierzem i sposobem mocowania pompy. Przed zakupem porównaj pełny symbol, parametry techniczne oraz wymiary produktu z dokumentacją swojego urządzenia.
