Pompa hydrauliczna zębata trzysekcyjna XV-3P/61+61+18 cm³/obr. 9M302AGA838368 Vivoil

Pompa hydrauliczna zębata trzysekcyjna XV-3P/61+61+18 – 9M302AGA838368

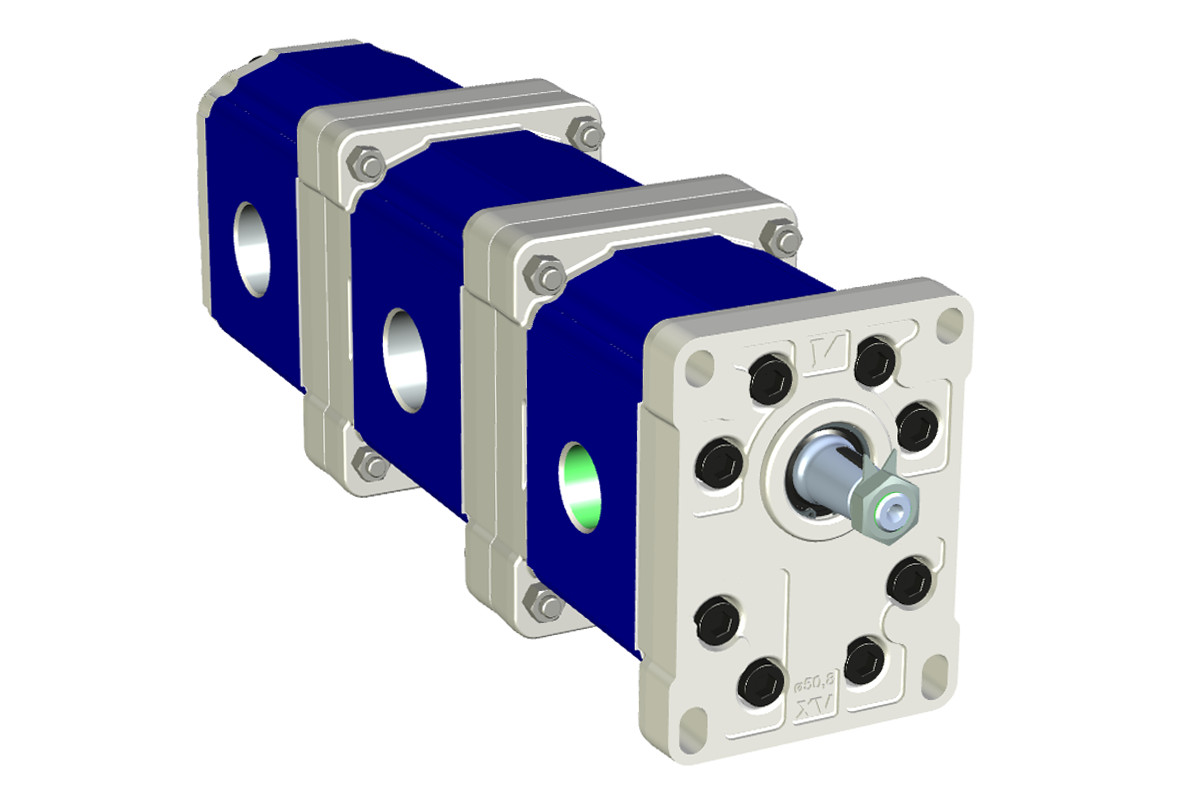

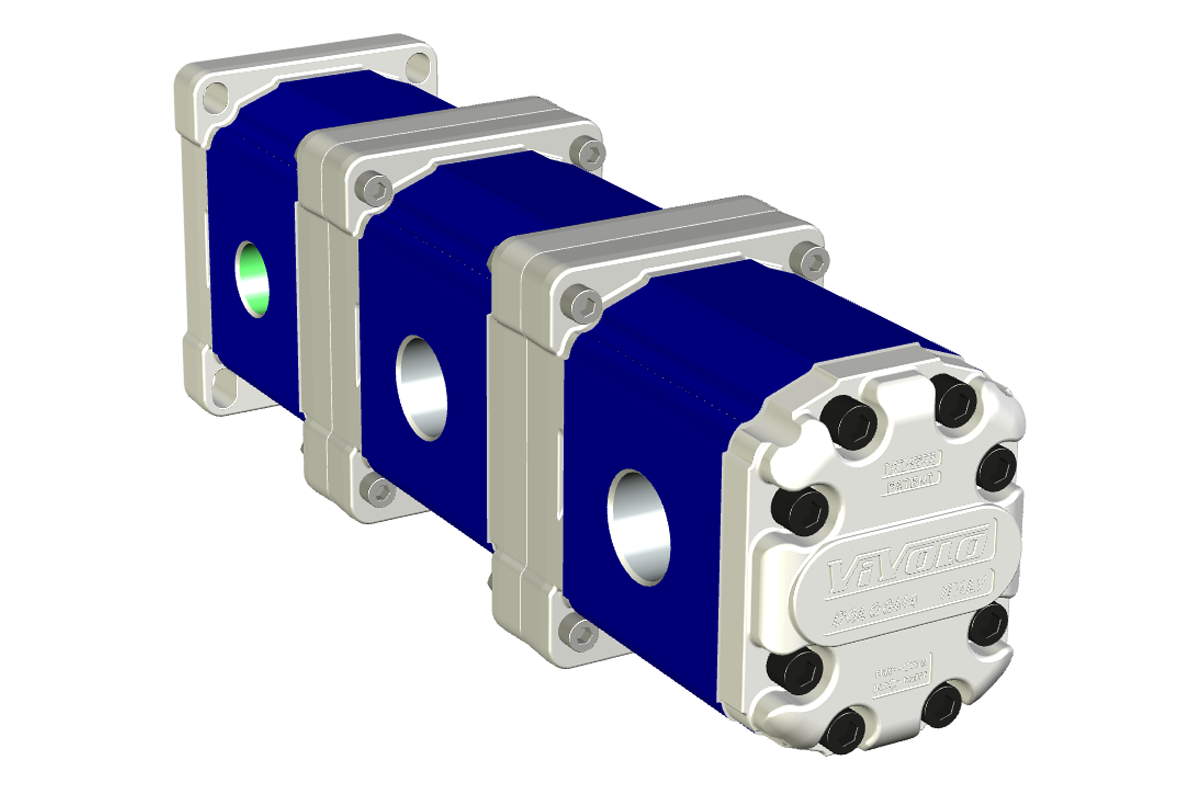

9M302AGA838368 to trzysekcyjna pompa hydrauliczna zębata marki Vivoil, należąca do serii XV-3.

Pompa składa się z dwóch sekcji o pojemności 60,81 cm³/obr. oraz trzeciej sekcji o pojemności 17,37 cm³/obr.. Przeznaczona jest do układów hydrauliki siłowej wymagających zasilania kilku niezależnych obwodów hydraulicznych z jednego napędu.

Najważniejsze parametry

• Producent: Vivoil
• Typ: pompa hydrauliczna zębata trzysekcyjna
• Seria: XV-3
• Model: XV-3P/61 + XV-3P/61 + XV-3P/18
• Symbol: 9M302AGA838368
• Kod EAN: 2010000930700
• Liczba sekcji: 3
• Pojemność sekcji 1: 60,81 cm³/obr.
• Pojemność sekcji 2: 60,81 cm³/obr.
• Pojemność sekcji 3: 17,37 cm³/obr.
• Łączna pojemność geometryczna: 138,99 cm³/obr.
• Kierunek obrotów: prawy
• Kołnierz: Ø50,8 mm
• Wał: stożkowy 1:8
• Średnica wału: Ø22 mm
• Gwint wału: M14×1,5
• Wpust: 4 mm
• Dopuszczalny moment wału: 482 Nm
• Waga: 21,5 kg
• Waga netto: 21,5 kg
• VAT: 23%

Przyłącza BSP

• Sekcja 1 – 60,81 cm³/obr.: 1 1/4" BSP
• Sekcja 2 – 60,81 cm³/obr.: 1" BSP
• Sekcja 3 – 17,37 cm³/obr.: 3/4" BSP

Ciśnienie robocze

Dla sekcji XV-3P/61 maksymalne ciśnienie robocze P1 wynosi 230 bar, a maksymalne ciśnienie chwilowe P3 wynosi 250 bar.

Dla sekcji XV-3P/18 maksymalne ciśnienie robocze P1 wynosi 300 bar, a maksymalne ciśnienie chwilowe P3 wynosi 320 bar.

Prędkość obrotowa

Sekcje XV-3P/61 mogą pracować w zakresie od 700 do 2300 obr./min. Sekcja XV-3P/18 dopuszcza pracę do 3000 obr./min, jednak maksymalna prędkość obrotowa całego zespołu wynosi 2300 obr./min, ze względu na ograniczenie sekcji XV-3P/61.

Wał napędowy

Pompa posiada wał stożkowy 1:8 o średnicy Ø22 mm, zakończony gwintem M14×1,5. Połączenie realizowane jest za pomocą wpustu o szerokości 4 mm. Dopuszczalny moment wału wynosi 482 Nm.

Parametry techniczne pompy 9M302AGA838368

P1 – maksymalne ciśnienie robocze.
P3 – maksymalne ciśnienie chwilowe / szczytowe.

Zastosowanie

Pompa przeznaczona jest do układów hydrauliki siłowej w maszynach przemysłowych, rolniczych, komunalnych oraz innych urządzeniach wymagających jednoczesnego zasilania kilku obwodów hydraulicznych.

Przed zamówieniem należy porównać symbol pompy, kierunek obrotów, wał napędowy, kołnierz mocujący oraz przyłącza hydrauliczne z pompą zastosowaną w maszynie.

FAQ – najczęściej zadawane pytania

Jaką pojemność ma pompa 9M302AGA838368?

Pompa Vivoil XV-3P posiada trzy sekcje o pojemnościach 60,81 + 60,81 + 17,37 cm³/obr.. Łączna pojemność geometryczna wynosi 138,99 cm³/obr..

Jaki wał ma pompa 9M302AGA838368?

Pompa posiada wał stożkowy 1:8 o średnicy Ø22 mm, zakończony gwintem M14×1,5 i wyposażony we wpust 4 mm.

Jaki jest kierunek obrotów pompy?

Pompa 9M302AGA838368 posiada prawy kierunek obrotów.

Jakie przyłącza ma pompa?

Poszczególne sekcje posiadają przyłącza 1 1/4" BSP, 1" BSP oraz 3/4" BSP.

Jakie jest maksymalne ciśnienie robocze?

Dwie sekcje XV-3P/61 posiadają maksymalne ciśnienie robocze 230 bar, natomiast sekcja XV-3P/18 posiada maksymalne ciśnienie robocze 300 bar.

Jaka jest maksymalna prędkość obrotowa pompy?

Maksymalna prędkość obrotowa całego zespołu wynosi 2300 obr./min.

Jaki kołnierz mocujący ma pompa?

Pompa posiada kołnierz mocujący o średnicy Ø50,8 mm.

Na co zwrócić uwagę przed zakupem?

Przed zakupem należy porównać symbol pompy, kierunek obrotów, wał, kołnierz mocujący oraz rodzaj i rozmiar przyłączy z pompą zastosowaną w maszynie.
