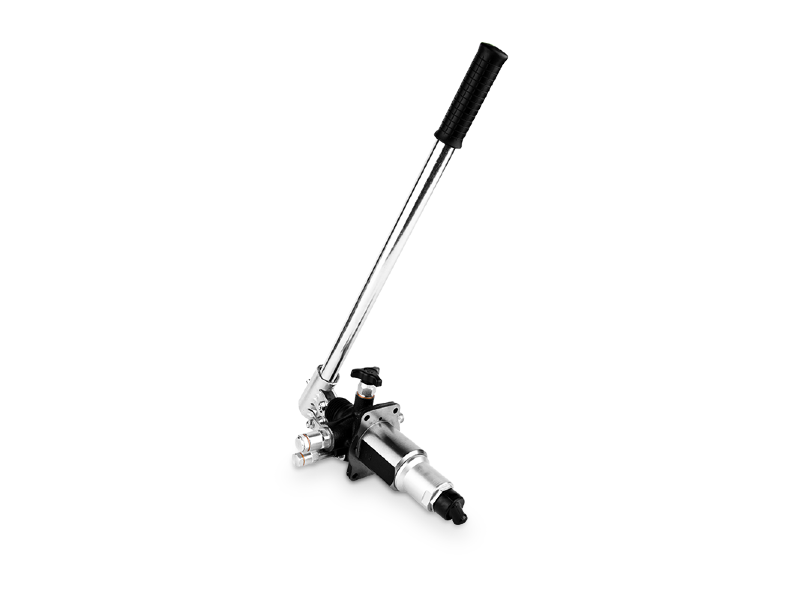

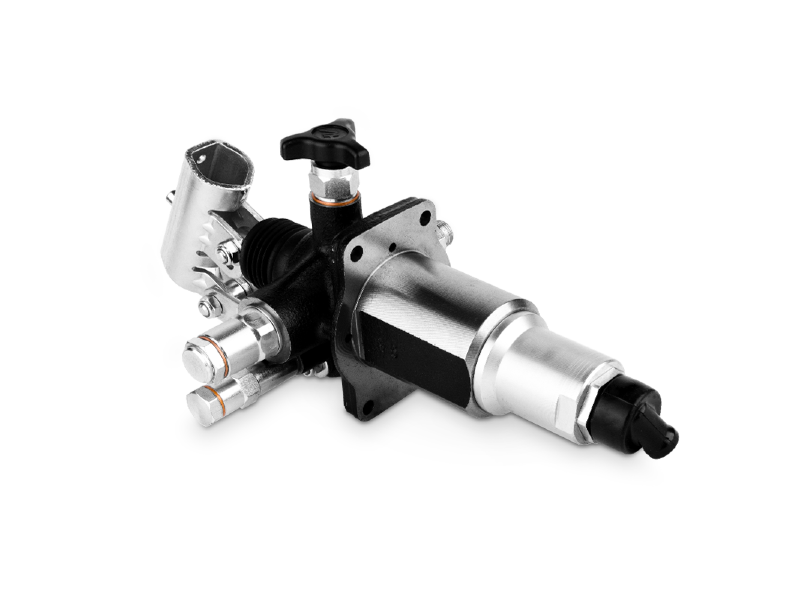

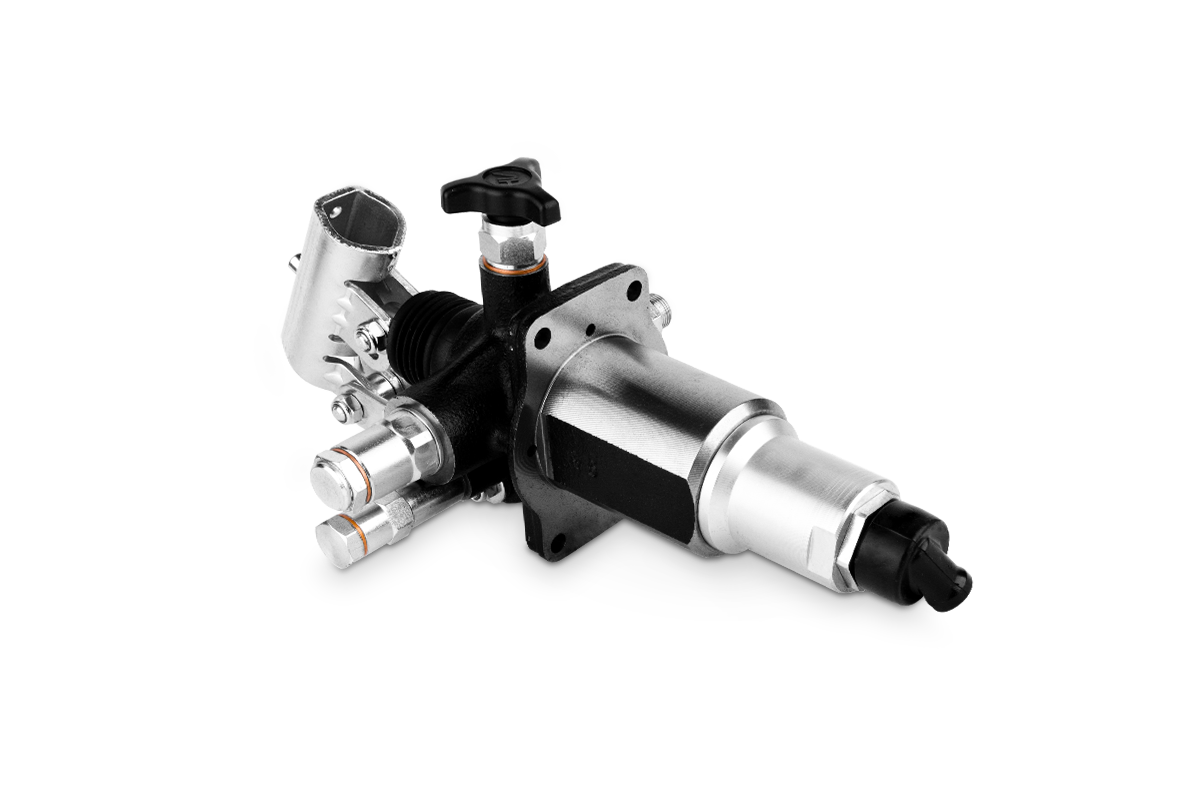

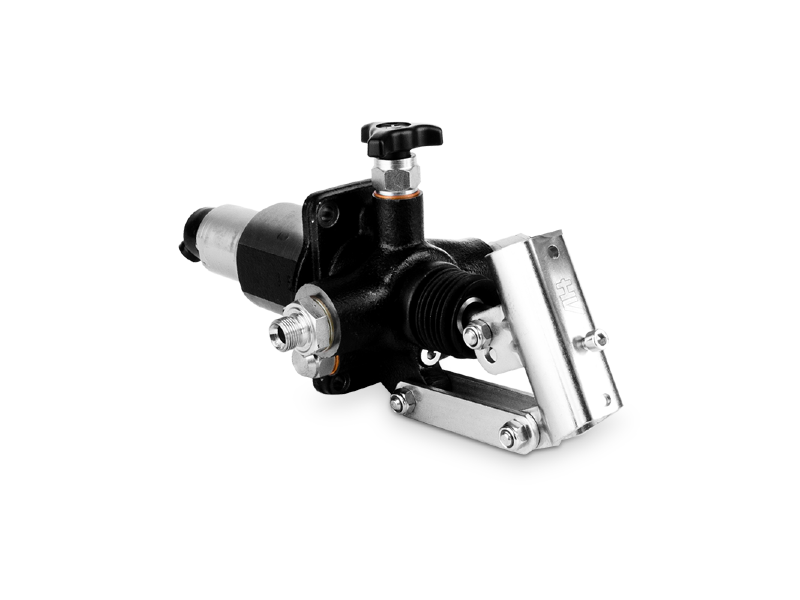

Pompa ręczna HV Hydraulic PM2V5/80 a-byB-pm-s 6071.0137 – 500 bar z dźwignią

Pompa ręczna dwubiegowa HV Hydraulic PM2V5/80 a-byB-pm-s – 6071.0137

Pompa ręczna HV Hydraulic PM2V5/80 a-byB-pm-s jest przeznaczona do montażu na zbiorniku oleju i zasilania siłownika jednostronnego działania. Dwustopniowa konstrukcja łączy dużą wydajność przy niskim ciśnieniu z możliwością uzyskania ciśnienia do 500 bar na drugim stopniu. Oferowany zestaw zawiera dźwignię.

Dwa stopnie pracy z automatycznym przełączaniem

Pierwszy stopień zapewnia przemieszczenie 80,588 cm³ i pracuje przy ciśnieniu do 20 bar. Drugi stopień zapewnia przemieszczenie 5,036 cm³ i umożliwia pracę przy ciśnieniu do 500 bar. Automatyczne przełączanie między stopniami pozwala połączyć szybkie przemieszczanie siłownika przy niewielkim obciążeniu z pracą wymagającą wyższego ciśnienia.

Wyposażenie pompy

• Wbudowany zawór przeciążeniowy.
• Pokrętło do rozładowania ciśnienia w układzie.
• Przyłącze G 1/4″ do podłączenia manometru.
• Osłona mieszkowa mechanizmu – wykonanie o kodzie 6071.0137.
• Żeliwny korpus i ocynkowane zewnętrzne elementy metalowe.
• Zestaw montażowy do zbiornika zgodnie z kartą producenta.
• Dźwignia w oferowanym zestawie.

Parametry techniczne

• Producent: HV Hydraulic.
• Model: PM2V5/80 a-byB-pm-s.
• Symbol: 6071.0137.
• Kod zestawu: 6800.0009+PM2V5/80a-byB-pm-s(6071.0137).
• Typ: pompa ręczna dwubiegowa do montażu na zbiorniku.
• Zastosowanie: siłowniki jednostronnego działania.
• Przemieszczenie pierwszego stopnia: 80,588 cm³.
• Przemieszczenie drugiego stopnia: 5,036 cm³.
• Ciśnienie pierwszego stopnia: do 20 bar.
• Maksymalne ciśnienie drugiego stopnia: 500 bar.
• Przyłącze hydrauliczne: G 3/8″ BSP.
• Przyłącze manometru: G 1/4″.
• Średnica mocowania dźwigni: 27 mm.
• Masa pompy według karty katalogowej: 6,2 kg.
• Masa oferowanego zestawu według danych produktu: 6,657 kg.
• EAN: 2010000081150.

Ciśnienie maksymalne a nastawa zaworu

Karta producenta podaje standardową nastawę zaworu przeciążeniowego wynoszącą 400 bar. Maksymalne ciśnienie pompy 500 bar nie oznacza, że zawór w dostarczonym egzemplarzu jest ustawiony na tę wartość. Nastawę należy zweryfikować przed uruchomieniem, z uwzględnieniem dopuszczalnego ciśnienia wszystkich elementów układu.

Sprawdzenie zgodności przed montażem

Przed zakupem porównaj oznaczenie pompy, sposób montażu na zbiorniku, przyłącza, wymagane ciśnienie i objętość oleju potrzebną do pracy siłownika. Montaż oraz uruchomienie wykonaj zgodnie z dokumentacją producenta.
