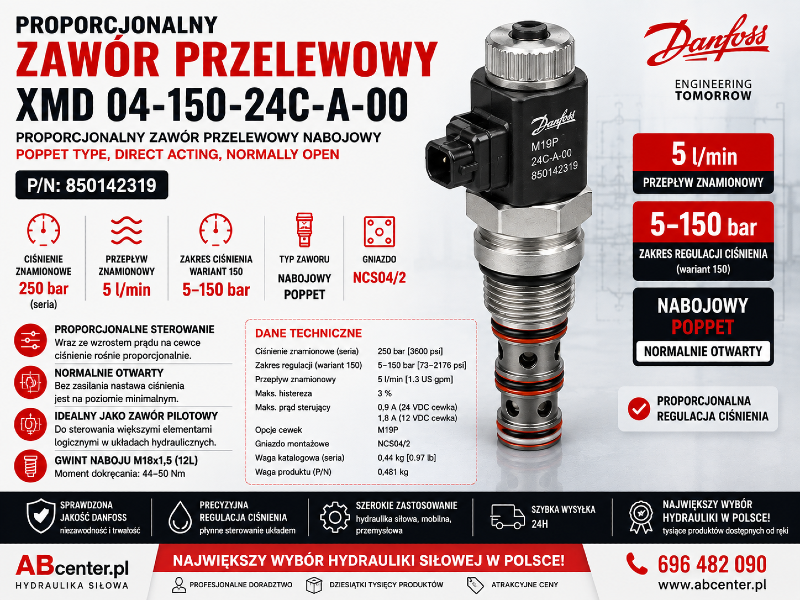

Proporcjonalny zawór przelewowy Danfoss XMD 04-150-24C-A-00 5–150 bar 5 l/min P/N 850142319

Proporcjonalny zawór przelewowy Danfoss XMD 04-150-24C-A-00 – 5–150 bar, 5 l/min

Danfoss XMD 04-150-24C-A-00 to proporcjonalny zawór przelewowy przeznaczony do regulacji ciśnienia w układach hydrauliki siłowej. Zawór posiada konstrukcję nabojową, grzybkową i działa bezpośrednio.

XMD 04 jest zaworem normalnie otwartym. W stanie bez zasilania nastawa ciśnienia znajduje się na minimalnym poziomie. Wraz ze wzrostem prądu podawanego na cewkę wartość nastawy ciśnienia zwiększa się proporcjonalnie.

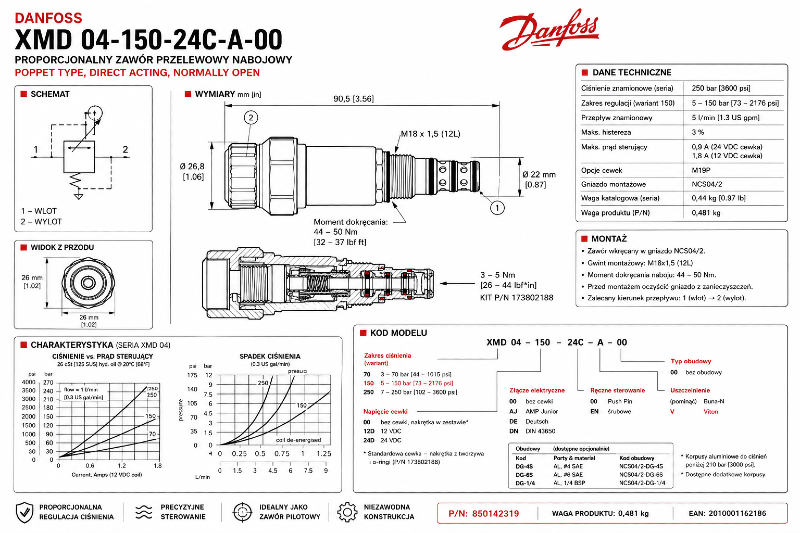

Specyfikacja techniczna

Jak działa Danfoss XMD 04?

Zawór XMD 04 jest proporcjonalnym zaworem przelewowym normalnie otwartym. Przy braku zasilania nastawa ciśnienia pozostaje na minimalnym poziomie. Zwiększanie prądu sterującego powoduje proporcjonalny wzrost nastawy ciśnienia.

Zakres regulacji 5–150 bar

Oznaczenie 150 określa wariant o zakresie regulacji 5–150 bar. Wartości tej nie należy mylić z ciśnieniem znamionowym całej serii XMD 04 wynoszącym 250 bar.

Zastosowanie

Danfoss XMD 04 może być stosowany w układach wymagających proporcjonalnej regulacji ciśnienia. Producent wskazuje również możliwość wykorzystania zaworu jako elementu pilotowego do sterowania większymi elementami logicznymi.

Najważniejsze cechy

• proporcjonalna regulacja ciśnienia,
• zakres regulacji 5–150 bar,
• przepływ znamionowy 5 l/min,

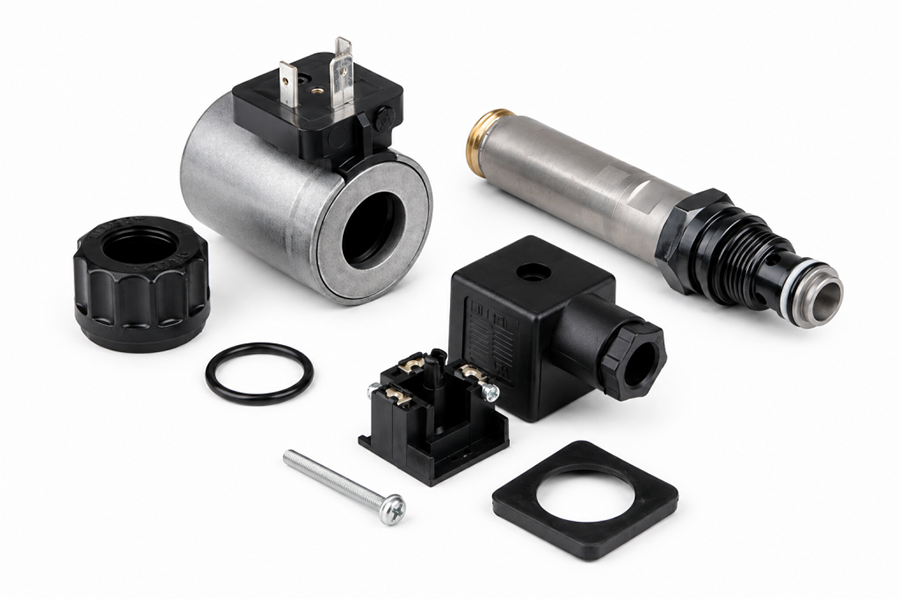

• konstrukcja nabojowa,
• typ grzybkowy – poppet,
• bezpośrednie działanie,
• zawór normalnie otwarty,
• gniazdo NCS04/2,
• gwint naboju M18x1,5,
• możliwość zastosowania jako zawór pilotowy.

Montaż

Zawór XMD 04 przeznaczony jest do montażu w gnieździe NCS04/2. Gwint naboju wynosi M18x1,5, a zalecany moment dokręcania wynosi 44–50 Nm.

Ważne przed zakupem

Przed zamówieniem należy porównać pełne oznaczenie XMD 04-150-24C-A-00 oraz numer producenta P/N 850142319. Wariant 150 posiada zakres regulacji ciśnienia 5–150 bar.

ABcenter.pl – hydraulika siłowa, zawory proporcjonalne i komponenty Danfoss.

FAQ – Danfoss XMD 04-150-24C-A-00

Do czego służy zawór Danfoss XMD 04-150?

Danfoss XMD 04-150 to proporcjonalny zawór przelewowy przeznaczony do regulacji ciśnienia w układach hydrauliki siłowej. Może być również stosowany jako zawór pilotowy do sterowania większymi elementami logicznymi.

Jaki jest zakres regulacji ciśnienia XMD 04-150?

Wariant 150 posiada zakres regulacji ciśnienia od 5 do 150 bar.

Czy 250 bar jest zakresem regulacji tego zaworu?

Nie. 250 bar to ciśnienie znamionowe serii XMD 04. Wariant XMD 04-150 posiada zakres regulacji 5–150 bar.

Jaki przepływ ma Danfoss XMD 04?

Przepływ znamionowy zaworu wynosi 5 l/min.

Czy XMD 04 jest zaworem normalnie otwartym?

Tak. XMD 04 jest proporcjonalnym zaworem przelewowym normalnie otwartym. Przy braku zasilania nastawa ciśnienia znajduje się na minimalnym poziomie.

Jak działa proporcjonalna regulacja ciśnienia?

Wraz ze wzrostem prądu podawanego na cewkę nastawa ciśnienia zaworu wzrasta proporcjonalnie.

Jaką konstrukcję ma Danfoss XMD 04?

Jest to zawór nabojowy o konstrukcji grzybkowej (poppet), bezpośredniego działania.

Jakie gniazdo montażowe ma XMD 04?

Zawór jest przeznaczony do gniazda NCS04/2.

Jaki gwint ma zawór Danfoss XMD 04?

Gwint naboju wynosi M18x1,5.

Jaki jest zalecany moment dokręcania zaworu?

Producent podaje moment dokręcania naboju wynoszący 44–50 Nm.

Czy XMD 04 może być stosowany jako zawór pilotowy?

Tak. Producent wskazuje XMD 04 jako zawór odpowiedni do zastosowania pilotowego przy sterowaniu większymi elementami logicznymi układu hydraulicznego.
