Zawór proporcjonalny Danfoss XMD 04-250 24V DC – 83016989

Proporcjonalny zawór przelewowy Danfoss XMD 04-250 – 24 V DC, P/N 83016989

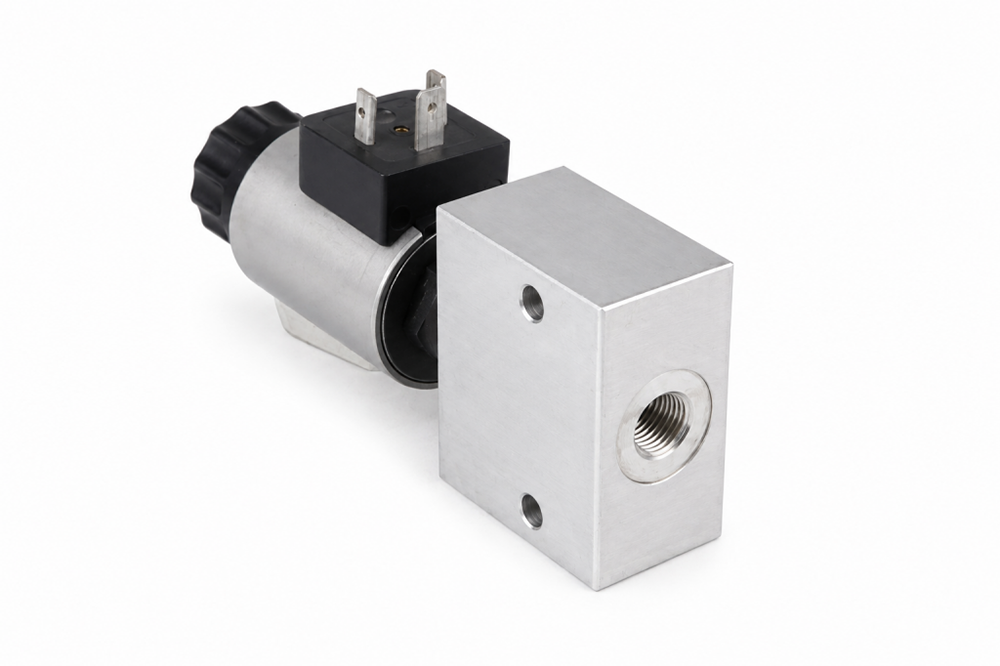

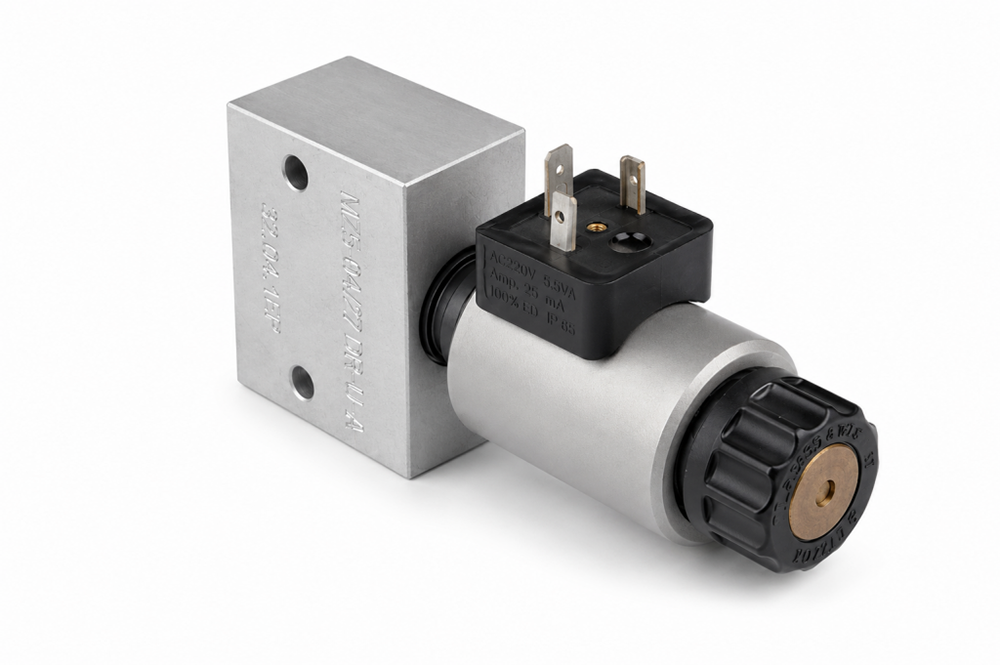

Proporcjonalny zawór przelewowy Danfoss XMD 04-250-24D-DN-00-DG-1/4 (P/N 83016989) to elektromagnetycznie sterowany zawór hydrauliczny typu grzybkowego, bezpośredniego działania, normalnie otwarty (N.O.). Należy do serii XMD 04 producenta Danfoss.

Zawór umożliwia płynną regulację nastawy ciśnienia poprzez zmianę prądu sterującego cewką elektromagnetyczną. Wraz ze wzrostem prądu zwiększa się ciśnienie nastawy zaworu.

Model wyposażony jest w cewkę 24 V DC, złącze elektryczne DIN 43650 oraz aluminiowy korpus z przyłączami 1/4" BSP. Zakres regulacji wkładu zaworowego wynosi 7–250 bar, a przepływ nominalny 5 l/min.

Parametry techniczne zaworu Danfoss XMD 04-250

• Producent: Danfoss
• Seria: XMD 04
• Pełny symbol: XMD 04-250-24D-DN-00-DG-1/4
• Numer katalogowy P/N: 83016989
• Rodzaj: proporcjonalny zawór przelewowy
• Konstrukcja: grzybkowa
• Sposób działania: bezpośredni
• Funkcja: normalnie otwarty (N.O.)
• Rodzaj sterowania: elektromagnetyczne, proporcjonalne
• Zakres regulacji ciśnienia wkładu: 7–250 bar
• Przepływ nominalny: 5 l/min
• Napięcie cewki: 24 V DC
• Maksymalny prąd sterujący: 0,9 A dla cewki 24 V DC
• Złącze elektryczne: DIN 43650
• Maksymalna histereza: 3%
• Gniazdo naboju: NCS04/2
• Gwint montażowy naboju: M18 × 1,5
• Wykonanie ręcznego uruchamiania: 00 – push-pin
• Typ korpusu: DG-1/4
• Materiał korpusu: aluminium
• Przyłącza hydrauliczne: 1/4" BSP
• Uszczelnienia: Buna-N (NBR)
• Masa według danych sklepu: 0,668 kg
• Kod EAN: 2010000655511

Jak działa proporcjonalny zawór przelewowy XMD 04?

Zawór Danfoss XMD 04 wykorzystuje bezpośrednie sterowanie elektromagnetyczne umożliwiające zmianę nastawy ciśnienia za pomocą prądu elektrycznego.

• Bez zasilania cewki: zawór pozostaje w stanie normalnie otwartym, a nastawa ciśnienia jest minimalna.
• Podczas zwiększania prądu sterującego: wartość nastawy ciśnienia stopniowo wzrasta.
• Regulacja proporcjonalna: umożliwia dostosowanie ciśnienia do wymagań układu hydraulicznego.

Zawór może pracować jako element sterowania pilotowego większymi zaworami i elementami logicznymi układu hydraulicznego.

Co wyróżnia zawór Danfoss XMD 04-250?

• Proporcjonalna regulacja ciśnienia: możliwość elektrycznego sterowania nastawą zaworu.
• Konstrukcja grzybkowa: bezpośrednie działanie elementu regulacyjnego.
• Funkcja normalnie otwarta: minimalna nastawa ciśnienia przy braku zasilania.
• Cewka 24 V DC: wykonanie do układów sterowania prądem stałym.
• Złącze DIN 43650: standardowe przyłącze elektryczne.
• Kompaktowe wykonanie: nabój hydrauliczny z korpusem przyłączeniowym.
• Zastosowanie pilotowe: możliwość sterowania większymi elementami hydraulicznymi.

Zastosowanie zaworu XMD 04-250

Proporcjonalny zawór przelewowy Danfoss XMD 04 może być stosowany w odpowiednio zaprojektowanych układach hydrauliki siłowej, w których wymagana jest elektryczna regulacja ciśnienia.

Przykładowe zastosowania obejmują:

• Agregaty hydrauliczne z regulacją ciśnienia.
• Przemysłowe układy sterowania hydraulicznego.
• Układy pilotowe większych zaworów hydraulicznych.
• Maszyny i urządzenia wymagające regulacji nastawy ciśnienia.
• Bloki hydrauliczne oraz zespoły sterowania ciśnieniem.

Ważne informacje dotyczące ciśnienia

Zakres regulacji 7–250 bar dotyczy wkładu zaworowego. Oferowany model posiada korpus aluminiowy DG-1/4, dla którego dokumentacja Danfoss wskazuje zastosowanie przy ciśnieniach poniżej 210 bar.

Przed zastosowaniem kompletnego zaworu należy uwzględnić dopuszczalne ciśnienie korpusu oraz warunki pracy całego układu hydraulicznego.

Dobór zaworu proporcjonalnego

Przed zamówieniem zalecamy porównanie pełnego symbolu zaworu, zakresu regulacji ciśnienia, napięcia cewki, złącza elektrycznego, rodzaju korpusu oraz przyłączy hydraulicznych z wymaganiami instalacji.

Seria XMD 04 występuje w różnych wariantach ciśnienia, napięcia i przyłączy, dlatego ważne jest sprawdzenie dokładnego oznaczenia wybranego wykonania.
