Rozdzielacz suwakowy NG6 DHE-0611-X 110DC

Dostępność: Tymczasowo wyprzedany
Cena brutto: 548,93 zł
zawiera 23% VAT, bez kosztów dostawy

Cena regularna:

548.93
Najniższa cena z 30 dni przed obniżką:
Cena netto: 446,28 zł
bez 23% VAT i kosztów dostawy

Cena regularna:

Najniższa cena z 30 dni przed obniżką:
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: Atos
Kod produktu: DHE-0611-X 110DC

Opis

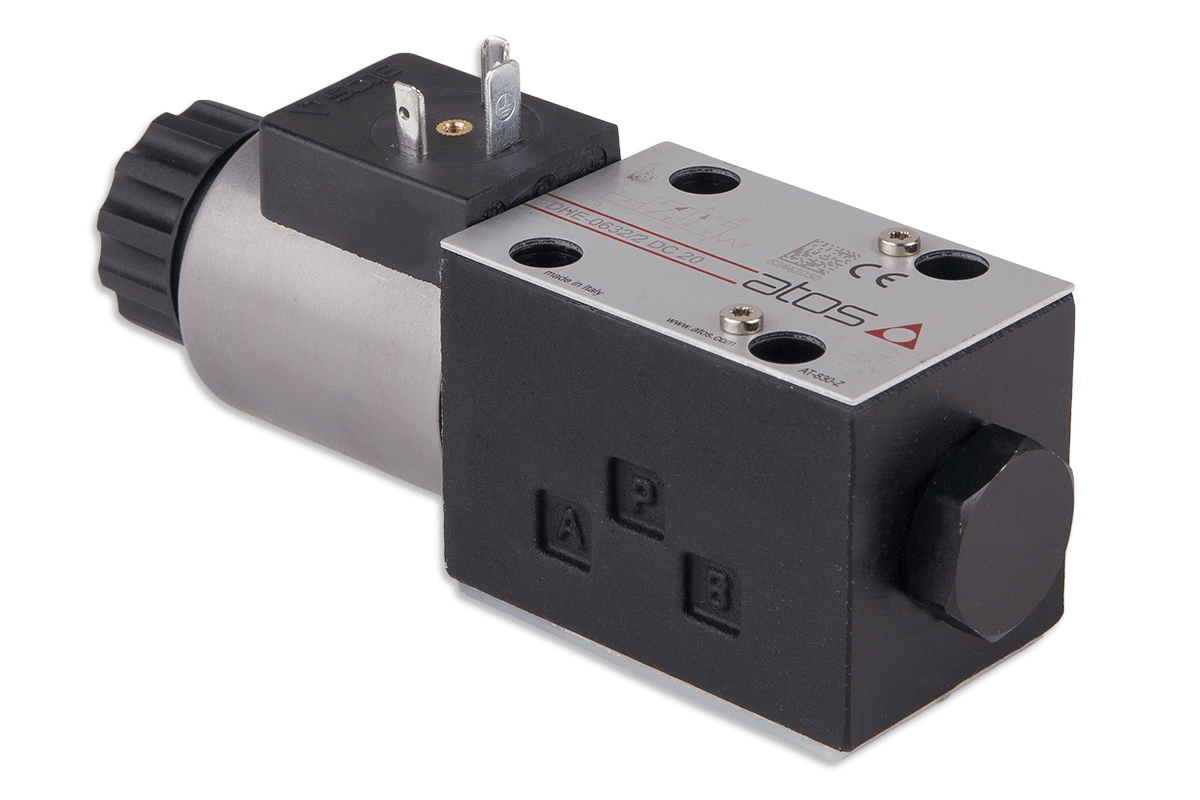

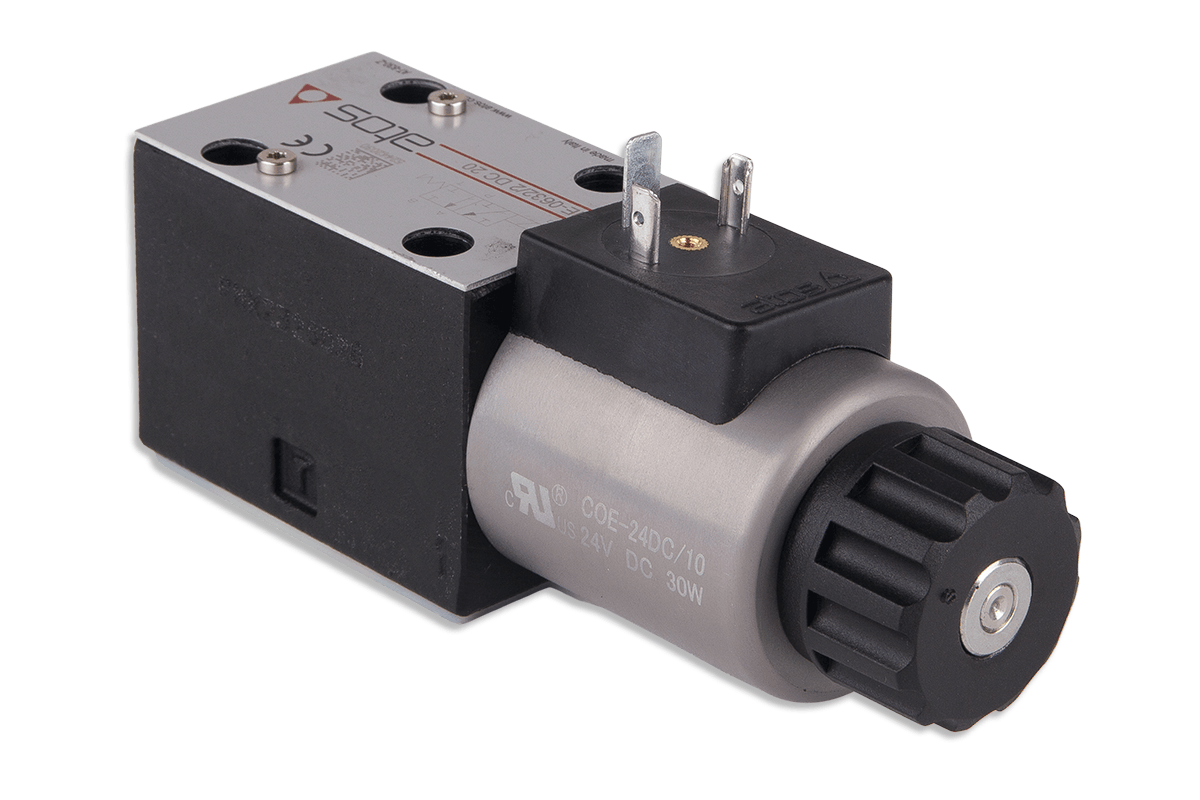

Rozdzielacz suwakowy NG6 DHE-0611-X 110DC Atos – rozdzielacz suwakowy hydrauliczny NG6

Opis towaru

Rozdzielacz hydrauliczny służy do sterowania ruchem oraz kierunkiem działania elementów układu takich jak siłownik hydrauliczny czy silnik hydrauliczny. W praktyce odpowiada za zmianę toru przepływu oleju i przełączanie funkcji roboczych w układzie hydraulicznym.

Model ten jest elementem do montażu płytowego zgodnym ze standardem ISO 4401 size 06 / NG6. Do poprawnego montażu należy zastosować płytę przyłączeniową odpowiednią dla rozmiaru zaworu oraz śruby montażowe zgodne z zaleceniami producenta podanymi w karcie katalogowej.

Rozdzielacze z serii Atos DHE występują w wersjach na prąd stały DC oraz prąd zmienny AC, dlatego przy doborze lub wymianie trzeba zwrócić uwagę na zgodność wykonania cewki i całej części elektromagnetycznej. Zawór posiada również funkcję przesterowania ręcznego, przydatną podczas uruchamiania, serwisu i diagnostyki układu.

Parametry techniczne

  • producent: Atos
  • seria: DHE
  • typ produktu: rozdzielacz suwakowy, sterowany bezpośrednio
  • rozmiar nominalny: NG6
  • standard montażowy: ISO 4401 size 06
  • maksymalny przepływ serii: 80 l/min
  • maksymalne ciśnienie robocze serii: 350 bar
  • wykonanie napięciowe: 110DC
  • waga katalogowa: 1.500 kg
  • kod EAN: 2010001779537

Cechy wariantu DHE-0611-X 110DC

  • złącza elektryczne dobierane zgodnie z wykonaniem

Zastosowanie

Rozdzielacz Atos DHE znajduje zastosowanie w agregatach hydraulicznych, prasach, liniach technologicznych, maszynach przemysłowych, układach sterowania siłownikami oraz wszędzie tam, gdzie potrzebna jest niezawodna zmiana kierunku przepływu oleju hydraulicznego. Kompaktowa zabudowa NG6 ułatwia montaż w standardowych blokach i płytach przyłączeniowych.

Informacje montażowe i dobór

Przepływ podawany w karcie katalogowej jest wartością maksymalną dla serii i może zmieniać się w zależności od rodzaju suwaka, schematu hydraulicznego zaworu, kierunku przepływu oraz warunków pracy. Dokładne wartości należy odczytać z wykresów producenta dla konkretnego wariantu. Przy doborze trzeba również sprawdzić napięcie cewki, rodzaj złącza oraz zgodność płyty montażowej z rozmiarem NG6.

FAQ

Czy ten rozdzielacz pasuje do każdej płyty NG6?
Tak, pod warunkiem zgodności ze standardem ISO 4401 / CETOP 03.

Czy można wymienić samą cewkę?
Tak, w większości wersji serii DHE cewki są wymienne, ale muszą być zgodne z wykonaniem AC lub DC.

Od czego zależy rzeczywisty przepływ przez zawór?
Od typu suwaka, kierunku przepływu, ciśnienia roboczego oraz konfiguracji układu hydraulicznego.

Do czego służy przesterowanie ręczne?
Pozwala awaryjnie lub serwisowo przełączyć zawór bez podania napięcia na cewkę.
