Silnik elektryczny Siemens 1LE1002-0BB32-2FA4-ZY99 0,21 kW 63M B5 IE1 S6 60%

Silnik elektryczny Siemens 1LE1002-0BB32-2FA4-ZY99 0,21 kW 63M B5 IE1 S6 60%

Siemens 1LE1002-0BB32-2FA4-ZY99 to trójfazowy silnik asynchroniczny klatkowy z serii SIMOTICS GP, przeznaczony do zastosowań przemysłowych wymagających kompaktowego napędu w wykonaniu kołnierzowym.

Silnik posiada moc znamionową 0,21 kW przy 50 Hz, wielkość mechaniczną 63M oraz wykonanie montażowe B5 / IM3001. Jest to konstrukcja 4-biegunowa osiągająca prędkość znamionową 1360 obr./min przy 50 Hz.

Oznaczenie Y99 oznacza specjalne wykonanie silnika przeznaczone do pracy S6 60%. Parametr ten ma szczególne znaczenie przy doborze silnika zamiennego do istniejącej maszyny.

Najważniejsze parametry techniczne

Parametry elektryczne – 50 Hz

Parametry elektryczne – 60 Hz

Specjalne wykonanie Y99 – S6 60%

Wersja 1LE1002-0BB32-2FA4-ZY99 posiada specjalne wykonanie oznaczone symbolem Y99. Dokumentacja Siemens określa tę wersję jako silnik przeznaczony do rodzaju pracy S6 60%.

Wykonanie kołnierzowe B5

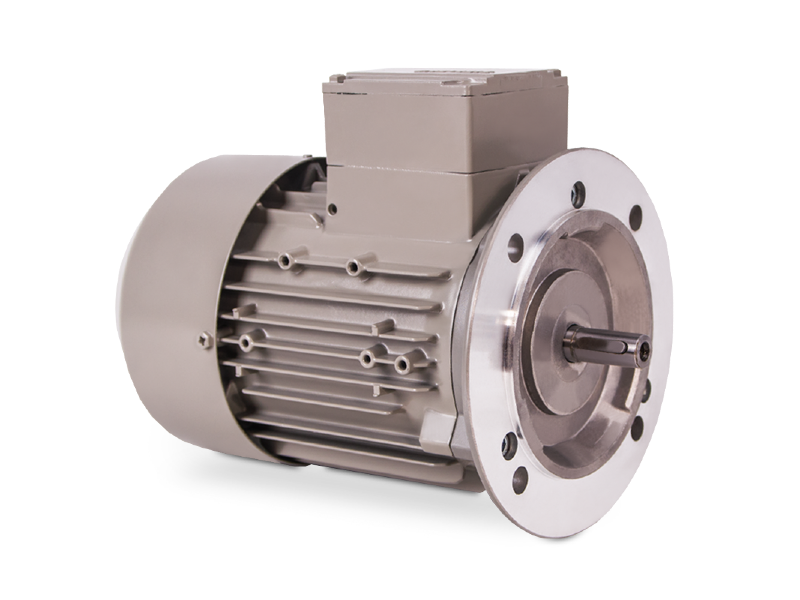

Silnik wykonany jest w wersji B5 / IM3001. Montaż odbywa się za pomocą kołnierza, dzięki czemu silnik może być bezpośrednio połączony z odpowiednio dopasowaną pompą, przekładnią lub innym urządzeniem napędzanym.

Wymiary montażowe

Łożyska

Skrzynka zaciskowa

• położenie: góra,
• materiał: aluminium,
• typ: TB1 B00,
• gwint śruby zaciskowej: M4,
• maksymalny przekrój przewodu: 1,5 mm²,
• zakres średnicy przewodu: 9–17 mm,
• wejście kablowe: 1 × M25 × 1,5.

Warunki pracy

Według dokumentacji Siemens silnik jest przeznaczony do pracy w temperaturze od -20°C do +40°C oraz na wysokości do 1000 m n.p.m..

Zastosowanie

Silnik Siemens 1LE1002-0BB32-2FA4-ZY99 może być stosowany w maszynach i urządzeniach wymagających kompaktowego silnika trójfazowego 4-biegunowego o mocy 0,21 kW, wykonaniu B5 oraz rodzaju pracy S6 60%.

Może współpracować między innymi z pompami, przekładniami, wentylatorami, urządzeniami przemysłowymi oraz innymi maszynami wymagającymi odpowiednio dobranego napędu.

Dobór silnika

Przed zakupem należy porównać pełny numer katalogowy, moc, rodzaj pracy, napięcie, prędkość obrotową, wykonanie montażowe oraz wymiary wału i kołnierza z silnikiem obecnie pracującym w urządzeniu.

Symbol: 1LE1002-0BB32-2FA4-ZY99
Kod EAN: 2010001469735
