Silnik elektryczny 1LE1002-0CB22-2KA4-ZY99 0,28kW (0,25kW) 71M B14 C2 IE1 SIEMENS

Silnik elektryczny Siemens 1LE1002-0CB22-2KA4-ZY99 0,28 kW 71M B14 IE1 S6 60%

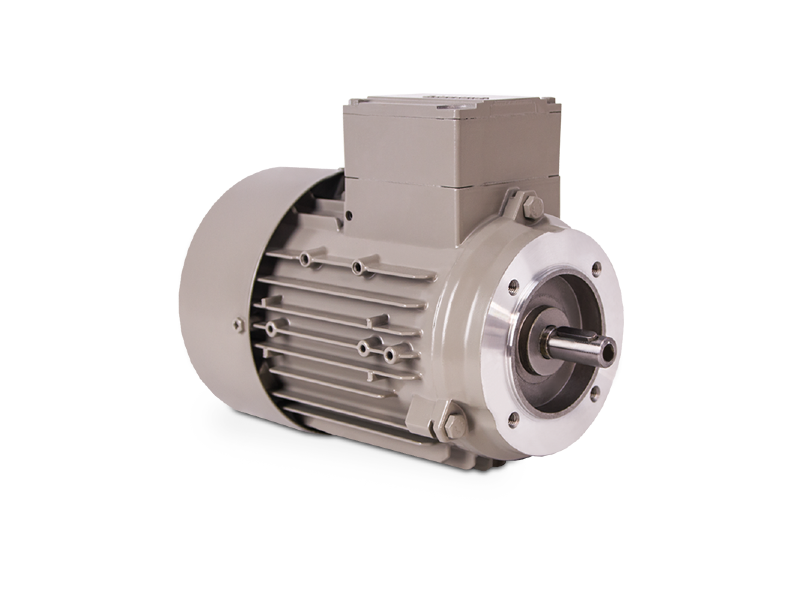

Siemens 1LE1002-0CB22-2KA4-ZY99 to trójfazowy silnik asynchroniczny klatkowy z serii SIMOTICS GP, przeznaczony do zastosowań przemysłowych wymagających kompaktowego silnika kołnierzowego.

Silnik ma moc znamionową 0,28 kW przy 50 Hz, wielkość mechaniczną 71M oraz wykonanie montażowe B14 / IM3601. Jest to konstrukcja 4-biegunowa osiągająca prędkość znamionową 1365 obr./min przy 50 Hz.

Wersja oznaczona symbolem Y99 jest specjalnym wykonaniem silnika przystosowanym do rodzaju pracy S6 60%. Oznacza to pracę okresową z obciążeniem, zgodnie z konfiguracją określoną przez producenta.

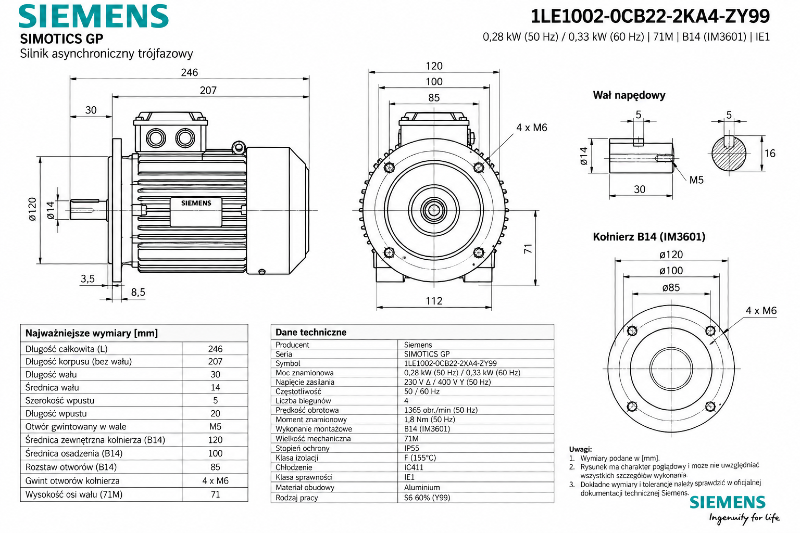

Najważniejsze parametry silnika Siemens

Parametry elektryczne przy 50 Hz

Parametry przy 60 Hz

Specjalne wykonanie Y99

Oznaczenie Y99 w modelu 1LE1002-0CB22-2KA4-ZY99 oznacza według dokumentacji Siemens specjalne wykonanie silnika S6 60%. Jest to istotna cecha tego wariantu i powinna być uwzględniona podczas doboru zamiennika.

Budowa i wykonanie

Silnik posiada aluminiową obudowę, stopień ochrony IP55 oraz klasę cieplną F. Chłodzenie realizowane jest w układzie IC411 – silnik jest samowentylowany i chłodzony powierzchniowo.

Standardowa powłoka lakiernicza posiada klasę C2, a kolor obudowy określono jako RAL 7030.

Łożyska

Skrzynka zaciskowa

Warunki pracy

Według dokumentacji Siemens silnik jest przeznaczony do pracy w temperaturze otoczenia od -20°C do +40°C oraz na wysokości do 1000 m n.p.m..

Zastosowanie

Silnik Siemens 1LE1002-0CB22-2KA4-ZY99 może być stosowany w różnego rodzaju maszynach i napędach przemysłowych, w których wymagany jest silnik trójfazowy o mocy 0,28 kW, konstrukcji 4-biegunowej i wykonaniu kołnierzowym B14.

Może współpracować między innymi z pompami, przekładniami, wentylatorami, urządzeniami transportowymi, maszynami produkcyjnymi oraz innymi urządzeniami wymagającymi odpowiednio dobranego napędu elektrycznego.

Dobór silnika

Przed zamówieniem należy porównać pełny numer katalogowy, rodzaj pracy, moc, napięcie, prędkość obrotową, wykonanie montażowe oraz wymiary wału i kołnierza z silnikiem obecnie pracującym w urządzeniu.

Symbol: 1LE1002-0CB22-2KA4-ZY99
Kod EAN: 2010001515852
