Silnik elektryczny Siemens 1LE1002-1CB23-4JA4 7,5 kW 132M B35 IE1 S1
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis

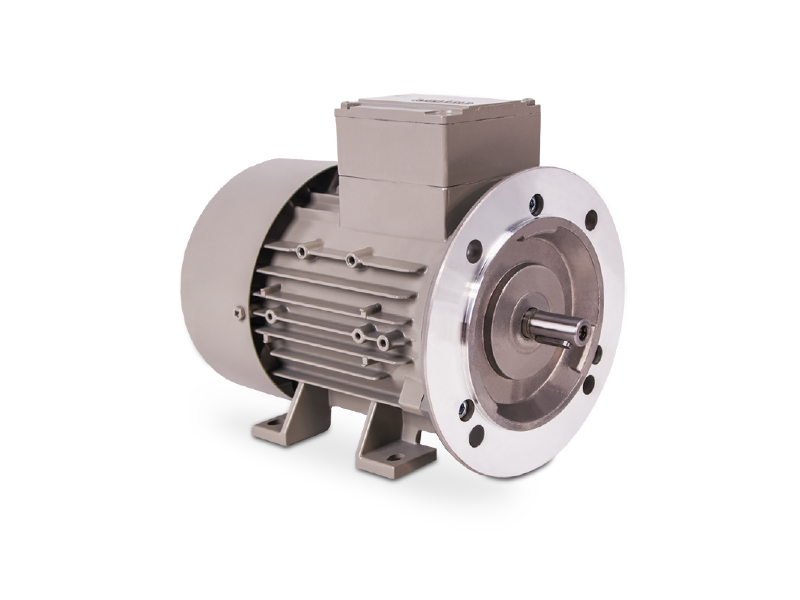

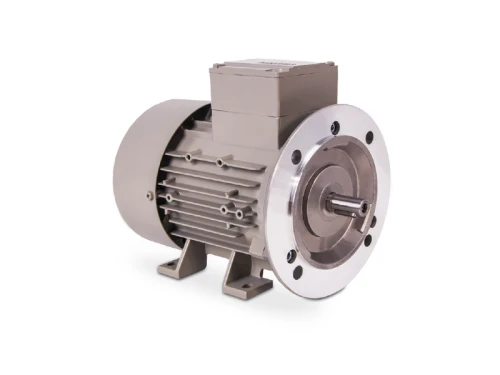

Silnik elektryczny Siemens 1LE1002-1CB23-4JA4 7,5 kW 132M B35 IE1 S1
Siemens 1LE1002-1CB23-4JA4 to trójfazowy silnik asynchroniczny klatkowy z serii SIMOTICS GP, przeznaczony do zastosowań przemysłowych wymagających niezawodnego napędu do pracy ciągłej.
Silnik posiada moc znamionową 7,5 kW przy 50 Hz, wielkość mechaniczną 132M oraz wykonanie montażowe B35 / IM2001. Konstrukcja B35 łączy łapy montażowe z kołnierzem, zapewniając szerokie możliwości zabudowy w maszynach i urządzeniach.
Jest to silnik 4-biegunowy osiągający prędkość znamionową 1450 obr./min i moment znamionowy 49,5 Nm. Silnik posiada klasę sprawności IE1, stopień ochrony IP55 oraz jest przeznaczony do pracy ciągłej S1.
Najważniejsze parametry techniczne
| Producent | Siemens |
| Seria | SIMOTICS GP |
| Symbol | 1LE1002-1CB23-4JA4 |
| Typ silnika | 1AV1132B |
| Rodzaj | trójfazowy silnik asynchroniczny klatkowy |
| Moc przy 50 Hz | 7,5 kW |
| Moc przy 60 Hz | 8,6 kW |
| Liczba biegunów | 4 |
| Prędkość przy 50 Hz | 1450 obr./min |
| Prędkość przy 60 Hz | 1750 obr./min |
| Moment przy 50 Hz | 49,5 Nm |
| Moment przy 60 Hz | 47 Nm |
| Wielkość mechaniczna | 132M |
| Wykonanie montażowe | B35 / IM2001 |
| Klasa sprawności | IE1 |
| Rodzaj pracy | S1 – praca ciągła |
| Stopień ochrony | IP55 |
| Klasa cieplna | F |
| Materiał obudowy | aluminium |
| Kierunek obrotów | dwukierunkowy |
| Chłodzenie | IC411 – samowentylowany, chłodzony powierzchniowo |
| Powłoka lakiernicza | standard C2 |
| Kolor | RAL 7030 |
| Masa netto wg producenta | 44 kg |
Parametry elektryczne – 50 Hz
| Napięcie | 400 V Δ / 690 V Y |
| Moc | 7,5 kW |
| Prąd przy 400 V Δ | 15,40 A |
| Prąd przy 690 V Y | 8,90 A |
| Prędkość | 1450 obr./min |
| Moment | 49,5 Nm |
| Sprawność przy pełnym obciążeniu | 86,0% |
| Współczynnik mocy cos φ | 0,82 |
| Klasa sprawności | IE1 |
Praca ciągła S1
Silnik Siemens 1LE1002-1CB23-4JA4 jest przeznaczony do pracy S1, czyli pracy ciągłej przy ustalonym obciążeniu.
Wykonanie B35
Wykonanie B35 / IM2001 oznacza konstrukcję wyposażoną zarówno w łapy montażowe, jak i kołnierz. Pozwala to na elastyczny montaż silnika w pompach, agregatach, przekładniach oraz innych maszynach przemysłowych.

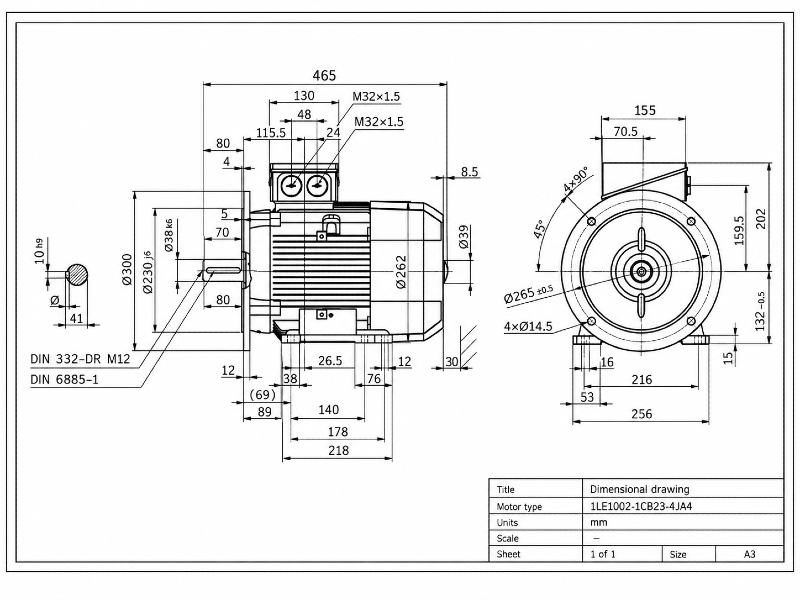

Wymiary montażowe
| Długość całkowita | 465 mm |
| Średnica wału | Ø38 mm |
| Długość wystającego wału | 80 mm |
| Szerokość wpustu | 10 mm |
| Gwint w czole wału | M12 |
| Średnica zewnętrzna kołnierza | Ø300 mm |
| Średnica centrująca | Ø230 mm |
| Rozstaw otworów kołnierza | Ø265 mm |
| Otwory montażowe | 4 × Ø14,5 mm |
Łożyska
| Łożysko DE | 6208 2Z C3 |
| Łożysko NDE | 6208 2Z C3 |
Skrzynka zaciskowa
| Położenie | góra |
| Materiał | aluminium |
| Typ | TB1 H00 |
| Gwint śruby zaciskowej | M4 |
| Maksymalny przekrój przewodu | 6 mm² |
| Zakres średnicy przewodu | 11–21 mm |
| Wejścia kablowe | 2 × M32 × 1,5 |
Warunki pracy
Według dokumentacji producenta silnik jest przeznaczony do pracy w temperaturze otoczenia od -20°C do +40°C oraz na wysokości do 1000 m n.p.m..
Zastosowanie
Silnik Siemens 1LE1002-1CB23-4JA4 może być stosowany jako napęd pomp, agregatów hydraulicznych, wentylatorów, przekładni, sprężarek, przenośników oraz innych maszyn i urządzeń przemysłowych.
Dobór silnika
Przed zakupem należy porównać pełny numer katalogowy, moc, rodzaj pracy, napięcie, prędkość obrotową, wykonanie montażowe oraz wymiary wału i kołnierza z silnikiem obecnie pracującym w urządzeniu.
Symbol: 1LE1002-1CB23-4JA4
Kod EAN: 2010001444206
Oryginalne opakowanie producenta – ważne przed montażem
Silnik dostarczany jest w oryginalnym, fabrycznym opakowaniu producenta. Produkt pozostaje zabezpieczony w sposób przygotowany przez producenta i nie jest rozpakowywany przed wysyłką do klienta.
WAŻNE – przed montażem, podłączeniem lub uruchomieniem silnika należy dokładnie sprawdzić zgodność zamówionego modelu.
Prosimy w szczególności zweryfikować:
- pełny numer katalogowy silnika,
- moc i napięcie zasilania,
- rodzaj pracy S1 – praca ciągła,
- liczbę biegunów i prędkość obrotową,
- wielkość mechaniczną 132M,
- wykonanie montażowe B35 / IM2001,
- wymiary wału i wpustu,
- wymiary kołnierza i otworów montażowych,
- pozostałe parametry wymagane przez urządzenie.
Nie należy montować, podłączać ani uruchamiać silnika przed upewnieniem się, że jest to właściwy model.
Otwarcie opakowania w celu sprawdzenia produktu samo w sobie nie wyłącza prawa konsumenta do odstąpienia od umowy. Należy jednak pamiętać, że montaż, podłączenie, uruchomienie, uszkodzenie lub użytkowanie silnika w zakresie wykraczającym poza konieczne sprawdzenie jego cech i funkcjonowania może spowodować zmniejszenie wartości zwracanego produktu.
Silniki noszące ślady montażu, podłączenia elektrycznego, pracy, uszkodzenia mechaniczne lub inne ślady użytkowania mogą mieć obniżoną wartość handlową.
W przypadku wątpliwości dotyczących doboru silnika zalecamy sprawdzenie pełnego oznaczenia oraz wymiarów przed rozpoczęciem montażu.
