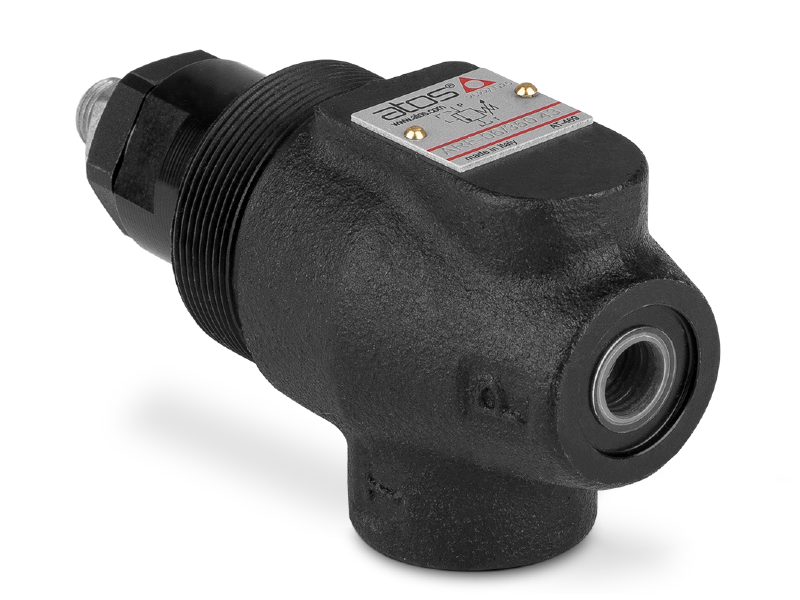

Zawór przelewowy Atos ARE-06/350 15–350 bar NBR

Zawór przelewowy Atos ARE-06/350 15–350 bar NBR

Atos ARE-06/350 to zawór przelewowy bezpośredniego działania, przeznaczony do ograniczania ciśnienia w układach hydraulicznych. Ma gwintowane przyłącza do montażu liniowego oraz regulację ciśnienia za pomocą śruby.

Dane techniczne

• Producent: Atos
• Seria: ARE
• Symbol: ARE-06/350
• Typ: zawór przelewowy bezpośredniego działania
• Zakres regulacji ciśnienia: 15–350 bar
• Maksymalny przepływ dla wykonania standardowego: 40 l/min
• Przyłącze wejściowe P: G1/4″
• Przyłącze wyjściowe T: G3/8″
• Maksymalne ciśnienie w przyłączu T: 50 bar
• Uszczelnienie: NBR
• Montaż: liniowy, w dowolnej pozycji
• Zalecana temperatura oleju mineralnego przy uszczelnieniu NBR: od −20°C do +60°C
• Waga według danych produktu: 0,971 kg
• Kod EAN: 2010000048283

Zasada działania

Gdy siła wywołana ciśnieniem na elemencie zamykającym przekroczy siłę sprężyny, zawór otwiera przepływ z przyłącza P do T. Obracanie śruby regulacyjnej zgodnie z ruchem wskazówek zegara zwiększa nastawę ciśnienia.

Zastosowanie

Zawór służy do ograniczania ciśnienia w instalacjach hydrauliki siłowej. Może pracować z olejami mineralnymi klas HL, HLP, HLPD, HVLP i HVLPD według DIN 51524.

Przed zakupem i montażem

Porównaj pełne oznaczenie zaworu, zakres regulacji, wymagany przepływ oraz rozmiary przyłączy z dokumentacją instalacji. Po montażu sprawdź i ustaw ciśnienie zgodnie z wymaganiami układu, uwzględniając ciśnienie na odpływie T.
