Zawór ARE-15/75

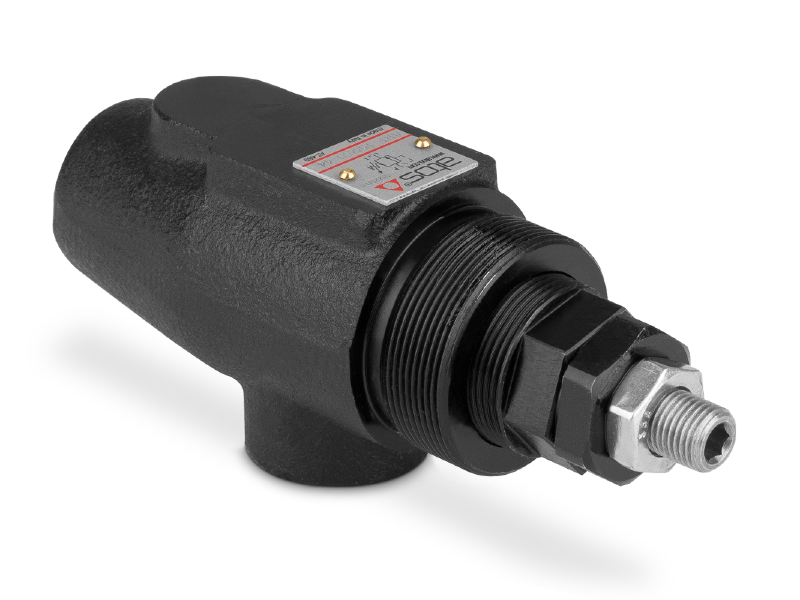

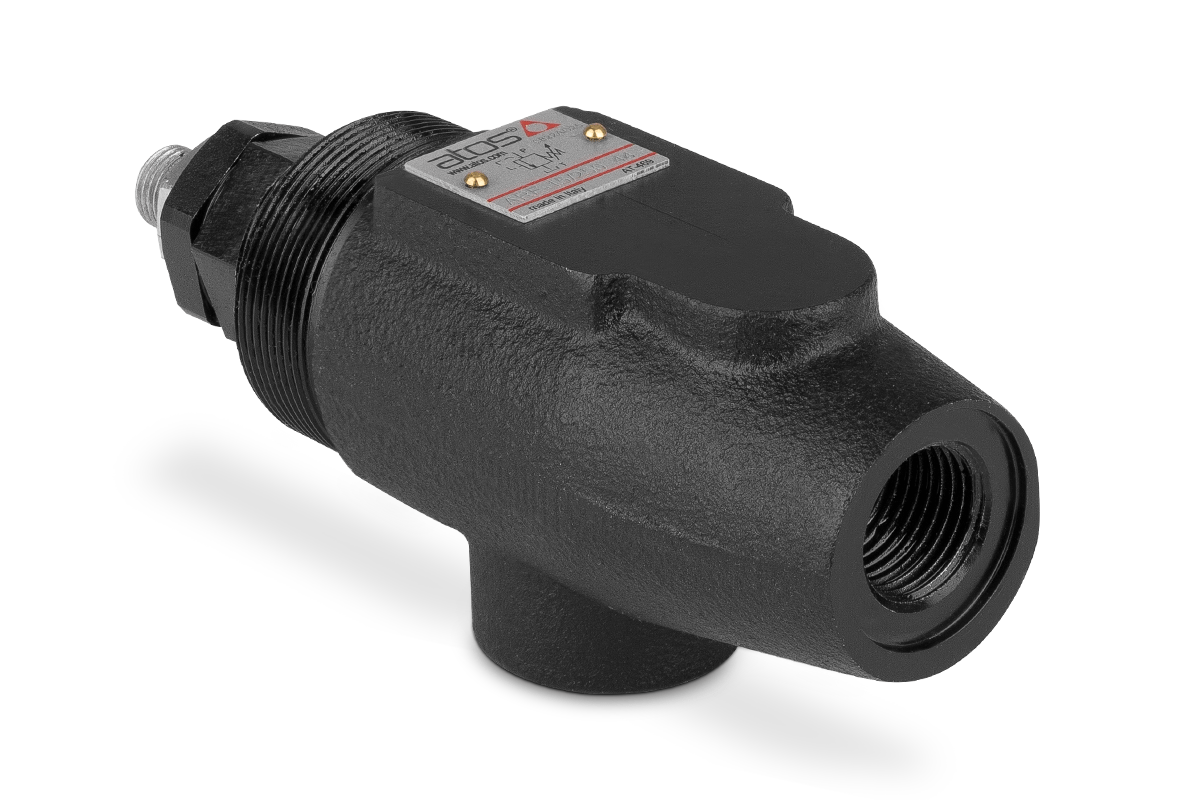

Zawór przelewowy ARE-15/75 Atos – hydrauliczny zawór bezpieczeństwa 75 bar G1/2

Zawór przelewowy Atos ARE-15/75 to precyzyjny element zabezpieczający układy hydrauliki siłowej przed nadmiernym wzrostem ciśnienia. Stosowany w instalacjach przemysłowych, maszynach oraz zasilaczach hydraulicznych, zapewnia stabilną pracę układu oraz skuteczną ochronę pomp, rozdzielaczy i siłowników.

Jak działa zawór przelewowy ARE-15/75?

Zawór działa na zasadzie bezpośredniego sterowania (direct operated). W momencie przekroczenia ustawionego ciśnienia olej hydrauliczny pokonuje siłę sprężyny i zawór otwiera przepływ, odprowadzając nadmiar medium do zbiornika. Dzięki temu układ utrzymuje bezpieczny poziom ciśnienia i pracuje stabilnie.

Regulacja odbywa się za pomocą śruby nastawczej – obrót zgodnie z ruchem wskazówek zegara zwiększa ciśnienie otwarcia zaworu.

Najważniejsze zalety

• skuteczna ochrona układu przed przeciążeniem,
• precyzyjna regulacja ciśnienia,
• wysoka wydajność przepływu – do 100 l/min,
• kompaktowa i trwała konstrukcja,
• możliwość pracy w wymagających warunkach przemysłowych,
• długa żywotność i stabilność parametrów pracy.

Specyfikacja techniczna

Zastosowanie

• układy hydrauliki siłowej,
• maszyny przemysłowe i produkcyjne,
• zasilacze hydrauliczne,
• systemy wymagające stabilizacji ciśnienia,
• instalacje zabezpieczające przed przeciążeniem.

Dlaczego zawór przelewowy jest kluczowy?

W każdym układzie hydraulicznym występują chwilowe wzrosty ciśnienia – np. podczas nagłego zatrzymania przepływu lub zmiany obciążenia. Brak odpowiedniego zaworu przelewowego może prowadzić do:

• uszkodzenia pompy hydraulicznej,
• pęknięcia przewodów,
• przeciążenia rozdzielaczy,
• awarii całego układu.

ARE-15/75 eliminuje to ryzyko, utrzymując ciśnienie w bezpiecznym zakresie i zwiększając żywotność całego systemu.

Medium i warunki pracy

• oleje hydrauliczne zgodne z DIN 51524 (HL, HLP, HVLP),
• zakres temperatur pracy zależny od uszczelnienia (NBR standard),
• zalecana lepkość: 15–100 mm²/s,
• możliwość montażu w dowolnej pozycji.

Informacje montażowe

• montaż liniowy w instalacji (G1/2"),
• zalecany montaż przez specjalistę,
• po instalacji należy ustawić ciśnienie robocze,
• zalecane stosowanie filtracji oleju hydraulicznego.

Zobacz również

• zawór ARE-15/50
• zawór ARE-15/150
• wszystkie zawory przelewowe

Najczęściej zadawane pytania (FAQ)

Do czego służy zawór przelewowy?
Chroni układ hydrauliczny przed przekroczeniem dopuszczalnego ciśnienia.

Czy można regulować ciśnienie?
Tak – regulacja odbywa się śrubą nastawczą.

Jaki przepływ obsługuje?
Do 100 l/min.

Czy zawór pasuje do mojego układu?
Jeśli instalacja posiada przyłącze G1/2 i wymaga zakresu do 75 bar – tak.

Jak ustawić zawór?
Poprzez regulację śruby – zalecane ustawienie przez specjalistę lub serwis.
