Zawór hamujący nabojowy Danfoss CB10-HV-1-A-1-E-100-B-00 P/N 860106319

Zawór hamujący nabojowy Danfoss CB10-HV-1-A-1-E-100-B-00 P/N 860106319

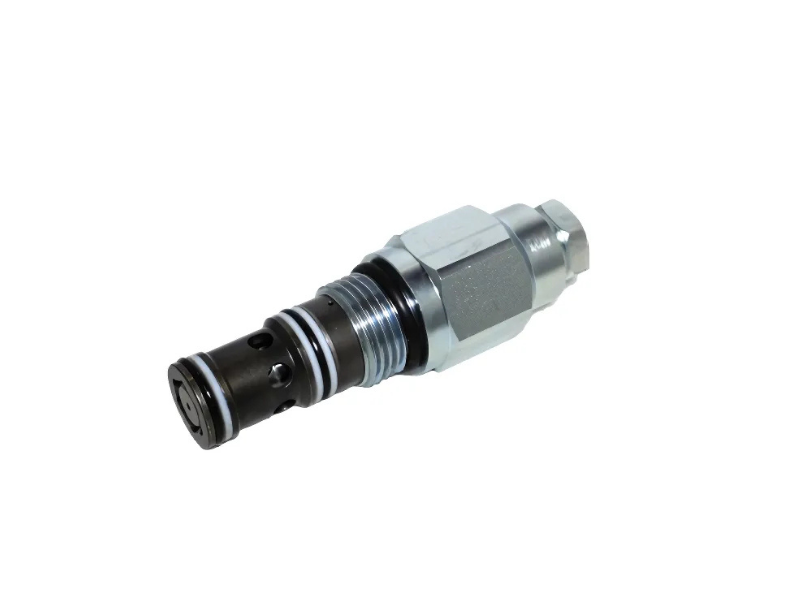

CB10-HV-1-A-1-E-100-B-00 (P/N 860106319) to zawór hamujący nabojowy Danfoss, przeznaczony do zabudowy we właściwym gnieździe bloku hydraulicznego. Służy do kontrolowania odpływu oleju z obciążonego odbiornika.

Zasada działania

Przepływ od portu 2 do portu 1 otwiera sekcję zwrotną. Odpływ z obciążonego odbiornika z portu 1 do portu 2 jest regulowany przez sekcję hamującą; sygnał pilotowy jest doprowadzany do portu 3. Wymagane ciśnienie sterujące zależy od obciążenia, nastawy i warunków odpływu.

Dane techniczne

• Producent: Danfoss
• Pełne oznaczenie: CB10-HV-1-A-1-E-100-B-00
• Numer katalogowy: 860106319
• Przepływ katalogowy: 60 l/min
• Zakres nastawy: 35–110 bar
• Maksymalne ciśnienie wkładu: 350 bar
• Gniazdo: SDC10-3S
• Przełożenie pilotowe: 3:1
• Nastawa określona kodem: 100 bar
• Ciśnienie otwarcia sekcji zwrotnej: 1 bar
• Odpowietrzenie komory sprężyny: hydrauliczne (HV)
• Wykonanie: sam wkład, bez dodatkowego korpusu
• Uszczelnienia: NBR (Buna-N)

Zastosowanie i dobór

Do obwodów kontroli ruchu i podtrzymywania obciążenia. Dobór wymaga sprawdzenia obciążenia, przełożenia pilota, schematu rozdzielacza oraz przeciwciśnienia.

Przed zakupem porównaj pełne oznaczenie, rysunek gniazda i układ kanałów. Zgodność samego gwintu nie potwierdza zamienności wkładów. Dopuszczalne ciśnienie całego zespołu zależy również od korpusu, w którym zamontowano wkład.
