Zawór krańcowy normalnie otwarty OFC Villa ESOP02 3/8" BSP 30 l/min 350 bar

Zawór krańcowy normalnie otwarty OFC Villa ESOP02 – 3/8" BSP, 350 bar

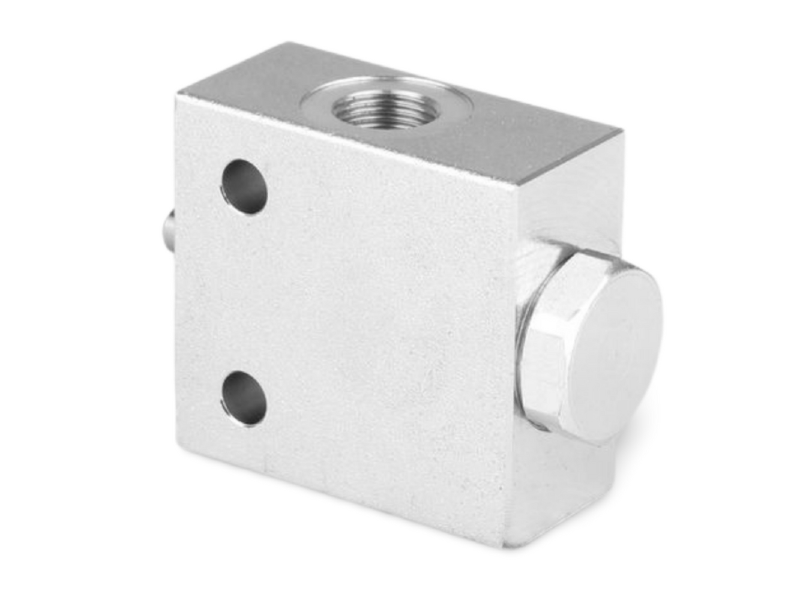

OFC Villa ESOP02 to hydrauliczny zawór krańcowy normalnie otwarty (NO), przeznaczony do mechanicznego sterowania przepływem w układach hydrauliki siłowej.

W położeniu spoczynkowym zawór umożliwia przepływ medium pomiędzy przyłączami A i B. Naciśnięcie trzpienia powoduje przełączenie zaworu, natomiast sprężyna odpowiada za powrót do położenia początkowego.

Model ESOP02 posiada przyłącza G 3/8" BSP, maksymalny przepływ 30 l/min oraz dopuszczalne ciśnienie pracy do 350 bar. Korpus wykonano ze stali ocynkowanej, a elementy wewnętrzne ze stali hartowanej.

Parametry techniczne zaworu ESOP02

Wymiary zaworu OFC Villa ESOP02

Wymiary według karty katalogowej producenta dla wykonania ESOP02 z gwintem G 3/8" BSP.

Zastosowanie zaworu krańcowego ESOP02

Zawór OFC Villa ESOP02 znajduje zastosowanie w maszynach przemysłowych, agregatach hydraulicznych oraz układach hydrauliki siłowej wymagających mechanicznego sterowania przepływem zależnie od położenia elementów maszyny.

Zasada działania zaworu normalnie otwartego

W stanie spoczynkowym zawór pozostaje otwarty. Mechaniczne naciśnięcie trzpienia powoduje zmianę położenia elementu sterującego i odcięcie przepływu. Po zwolnieniu trzpienia sprężyna przywraca położenie początkowe.

Dobór i montaż zaworu

Przed zakupem należy sprawdzić zgodność parametrów zaworu z maszyną, w szczególności rozmiaru przyłączy, ciśnienia roboczego, przepływu, skoku trzpienia oraz wymiarów montażowych.
