Zawór krańcowy OFC - OMPI ESCS03 NC G1/2 60 l/min 350 bar

Zawór krańcowy OFC - OMPI ESCS03 NC G1/2 60 l/min 350 bar

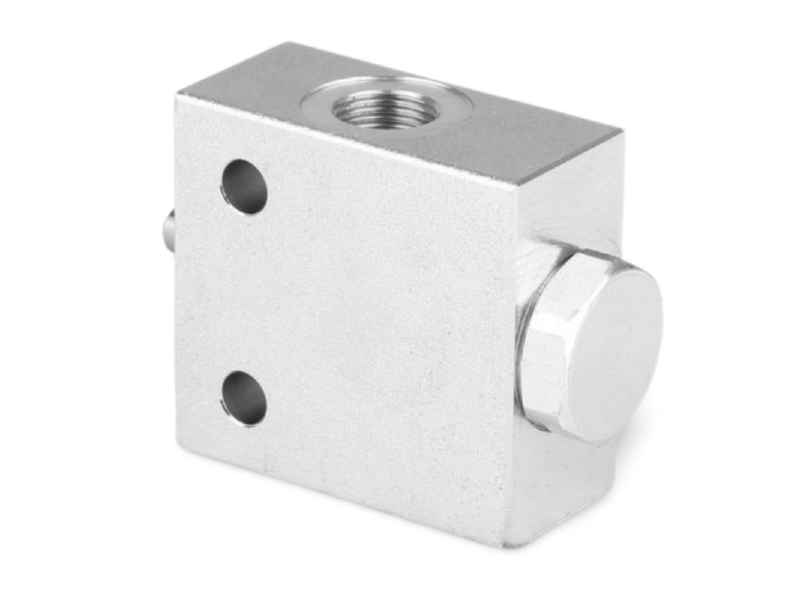

OFC - OMPI ESCS03 to hydrauliczny zawór krańcowy normalnie zamknięty (NC), sterowany mechanicznie. Posiada przyłącza G 1/2 BSP, maksymalny przepływ 60 l/min i ciśnienie nominalne 350 bar według specyfikacji produktu.

Zasada działania

W położeniu spoczynkowym zawór jest normalnie zamknięty. Mechaniczne przesterowanie umożliwia zmianę stanu przepływu w obwodzie. Podczas doboru należy sprawdzić schemat hydrauliczny, ponieważ zawory normalnie otwarte i normalnie zamknięte pełnią różne funkcje w instalacji.

Zastosowanie

Zawór służy do realizacji funkcji krańcowej w układzie hydraulicznym, gdy ruch elementu maszyny ma mechanicznie sterować przepływem oleju. Może być stosowany w zgodnym układzie sterowania położeniem odbiornika. Działanie całego mechanizmu zależy również od schematu instalacji i sposobu zabudowy zaworu.

Dane techniczne

• Producent: OFC - OMPI
• Symbol: ESCS03
• Rodzaj produktu: hydrauliczny zawór krańcowy
• Położenie spoczynkowe: normalnie zamknięty (NC)
• Sterowanie: mechaniczne
• Przyłącza: G 1/2 BSP
• Przepływ maksymalny: 60 l/min
• Ciśnienie nominalne według specyfikacji HYDRO: 350 bar
• Otwory montażowe: TAK
• Kod EAN: 2010001475880

Dobór i montaż

Przed zakupem porównaj pełny symbol, funkcję NO lub NC, przyłącza, kierunki przepływu i wymagane parametry pracy. Przy montażu sprawdź położenie elementu sterującego, dostępny skok oraz punkty mocowania. Nie zastępuj wersji NO wersją NC wyłącznie na podstawie podobieństwa korpusu.
