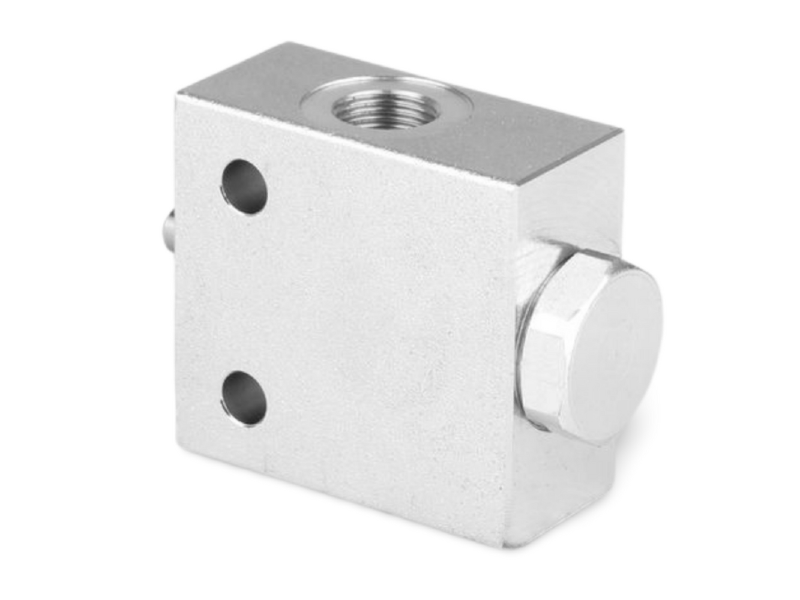

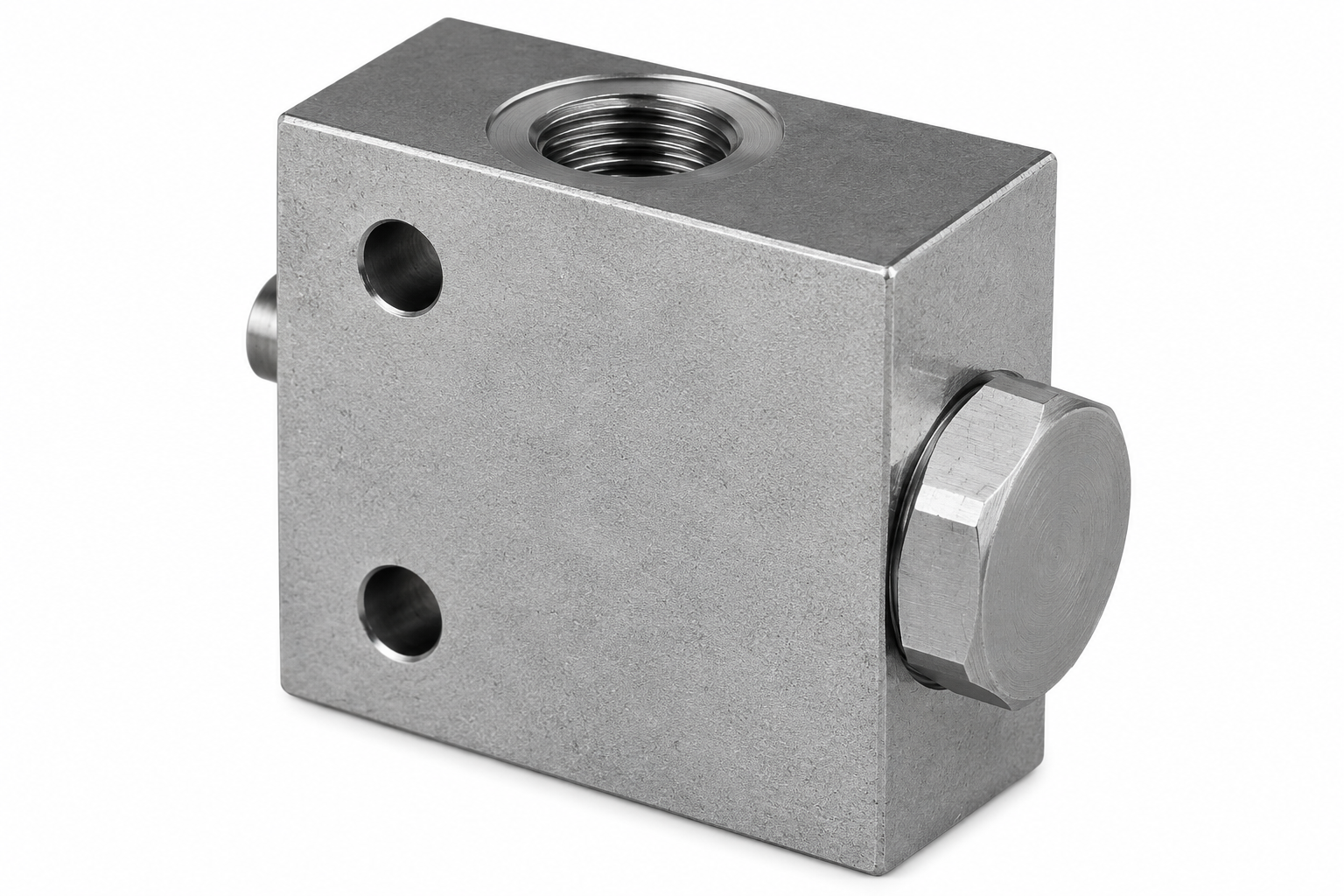

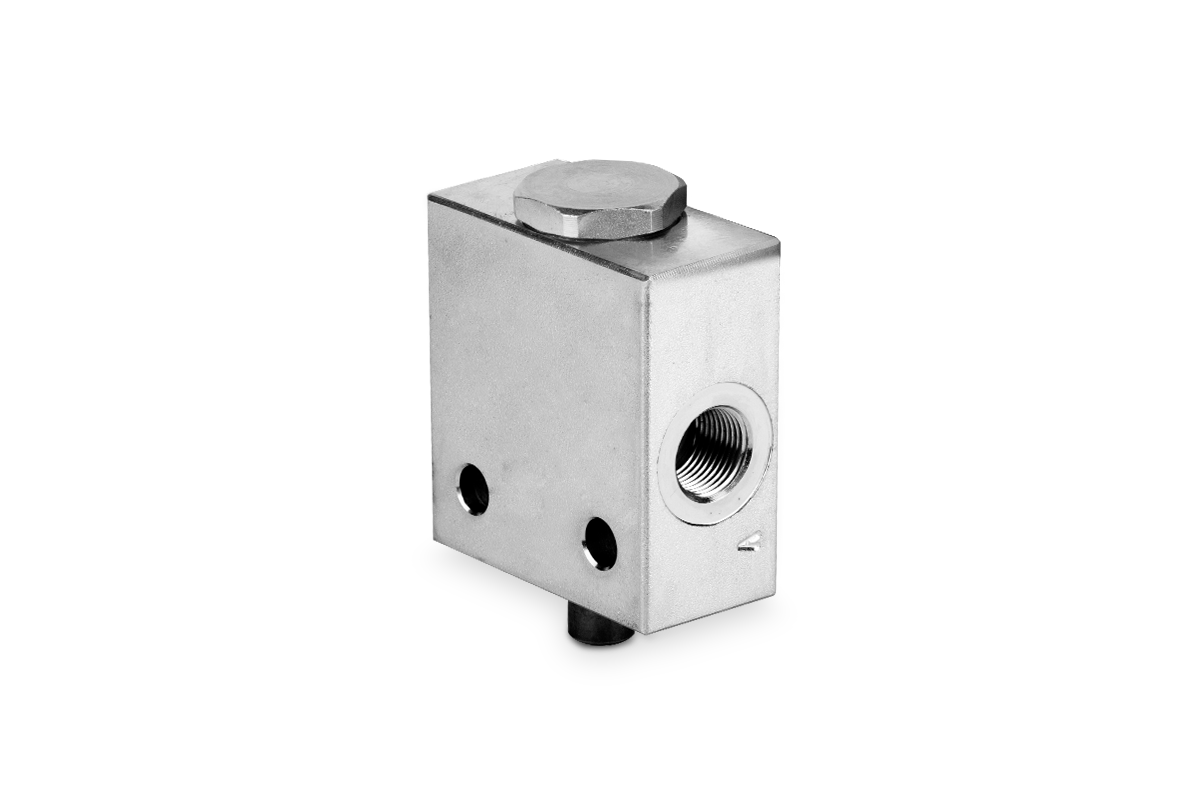

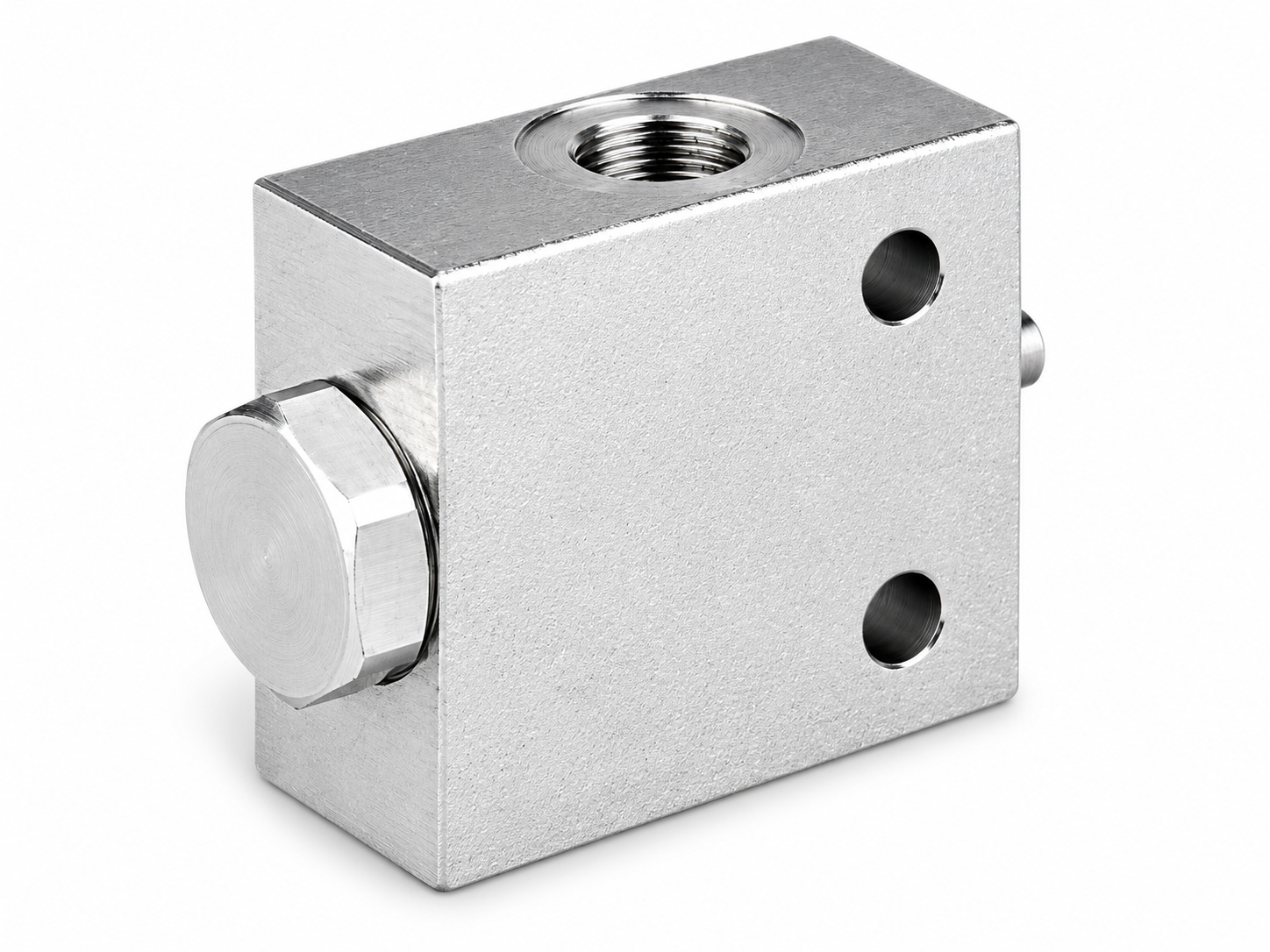

Zawór krańcowy obustronnie zamknięty OFC Villa ESCD03 1/2" BSP 60 l/min 350 bar

Zawór krańcowy obustronnie normalnie zamknięty OFC Villa ESCD03

OFC Villa ESCD03 to hydrauliczny zawór krańcowy obustronnie normalnie zamknięty, przeznaczony do mechanicznego sterowania przepływem w instalacjach hydrauliki siłowej.

Zawór należy do serii ESCD – Normally Closed, Double Check. W położeniu spoczynkowym blokuje przepływ w obu kierunkach pomiędzy przyłączami A i B. Naciśnięcie trzpienia powoduje mechaniczne przełączenie zaworu, a sprężyna umożliwia powrót do położenia początkowego.

Wykonanie ESCD03 posiada przyłącza G 1/2" BSP, maksymalny przepływ 60 l/min oraz dopuszczalne ciśnienie robocze 350 bar. Korpus wykonano ze stali ocynkowanej, a elementy wewnętrzne ze stali hartowanej.

Parametry techniczne zaworu ESCD03

Wymiary zaworu OFC Villa ESCD03

Wymiary według karty katalogowej producenta dla wersji ESCD03 z gwintem G 1/2" BSP.

Zastosowanie zaworu krańcowego ESCD03

Zawór OFC Villa ESCD03 przeznaczony jest do układów hydrauliki siłowej, maszyn przemysłowych oraz instalacji wymagających mechanicznego sterowania i obustronnego odcinania przepływu.

Zasada działania

W stanie spoczynkowym zawór pozostaje zamknięty w obu kierunkach. Po naciśnięciu trzpienia następuje przełączenie mechanizmu zaworu, umożliwiające przepływ pomiędzy przyłączami. Po zwolnieniu nacisku sprężyna przywraca położenie początkowe.

Dobór i montaż

Przed zakupem należy sprawdzić zgodność parametrów zaworu z maszyną, w szczególności rozmiaru przyłączy, ciśnienia roboczego, maksymalnego przepływu, skoku trzpienia oraz wymiarów montażowych.
