Zawór krańcowy obustronnie zamknięty OFC Villa ESCD02 3/8" BSP 30 l/min 350 bar

Dostępność: 59 szt.

Wysyłka w: 48 godzin

Dostawa: sprawdź formy dostawy

Cena brutto: 303,54 zł

zawiera 23% VAT, bez kosztów dostawy

Cena regularna:

303.54

Najniższa cena z 30 dni przed obniżką:

Cena netto: 246,78 zł

bez 23% VAT i kosztów dostawy

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Producent: OFC - OMPI

Kod produktu: ESCD02

Opis

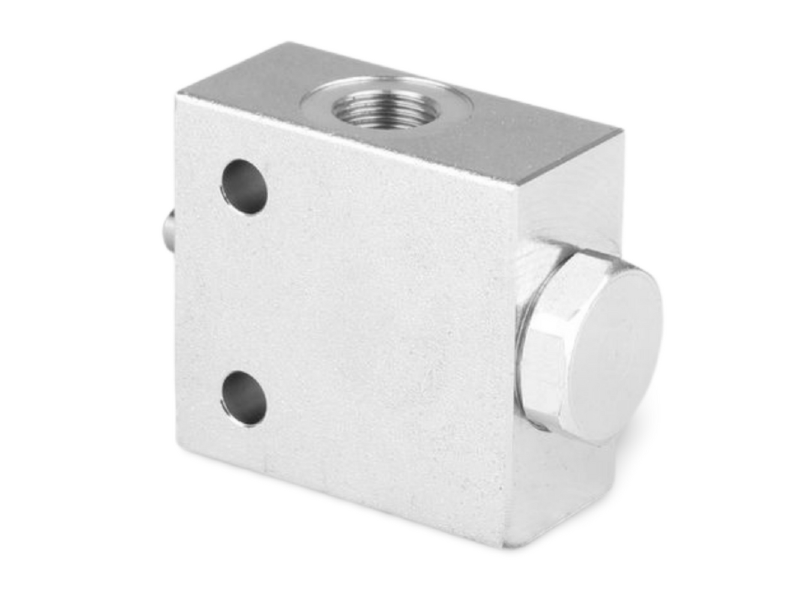

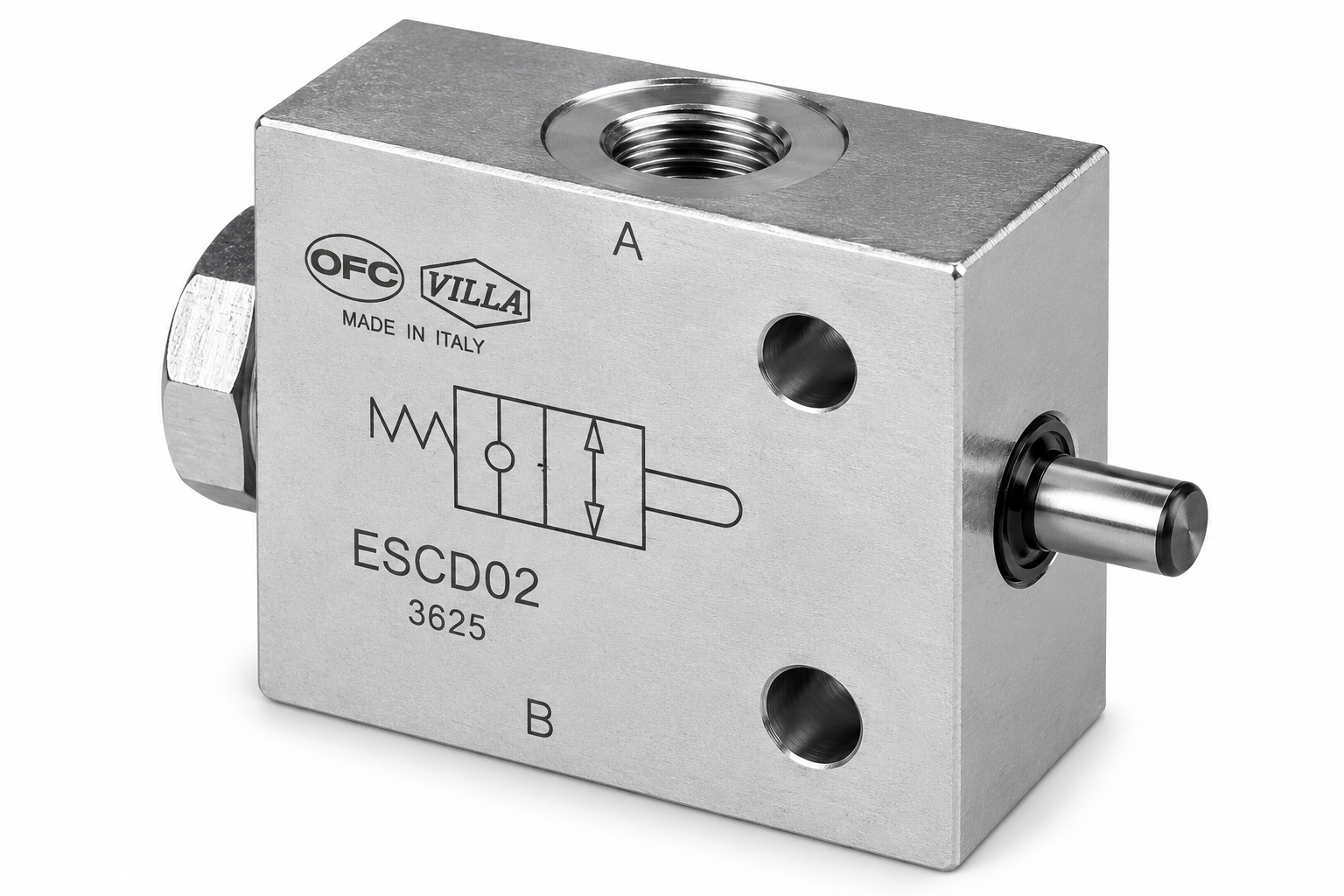

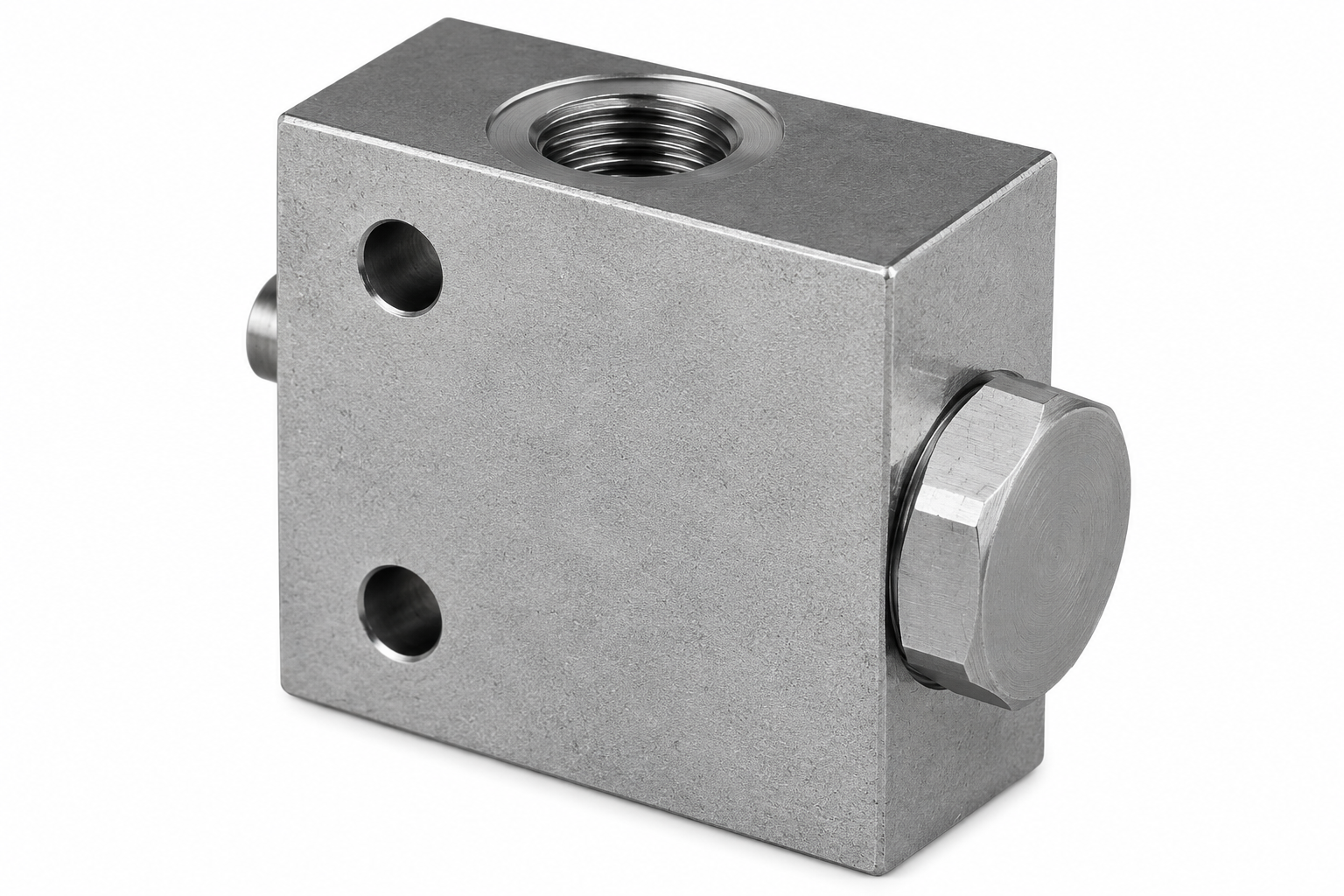

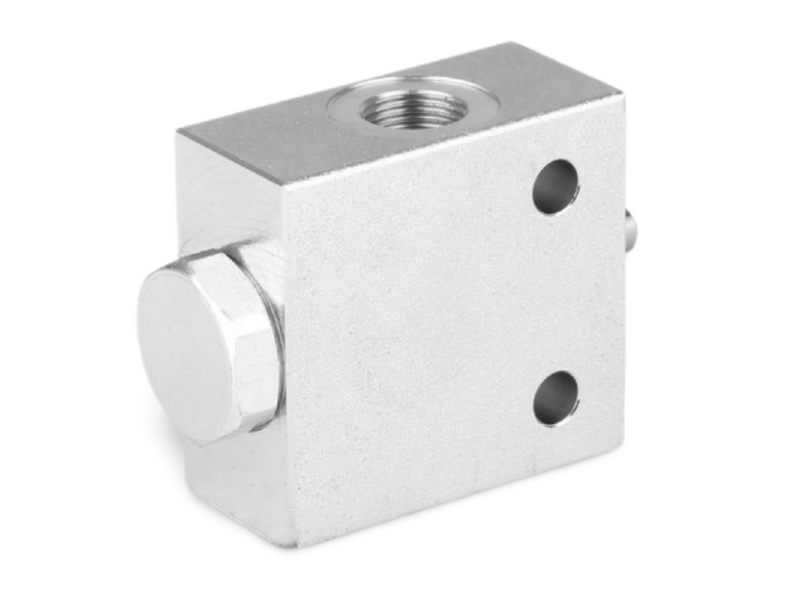

Zawór krańcowy obustronnie normalnie zamknięty OFC Villa ESCD02

OFC Villa ESCD02 to hydrauliczny zawór krańcowy obustronnie normalnie zamknięty, przeznaczony do mechanicznego sterowania przepływem w układach hydrauliki siłowej.

Model ESCD02 posiada funkcję podwójnego zaworu zwrotnego (Double Check) oraz mechaniczne sterowanie trzpieniem z powrotem sprężynowym. W stanie spoczynkowym przepływ pomiędzy przyłączami A i B jest zamknięty w obu kierunkach.

Zawór wyposażony jest w przyłącza G 3/8" BSP. Maksymalne ciśnienie pracy wynosi 350 bar, a maksymalny przepływ 30 l/min.

Parametry techniczne zaworu ESCD02

Producent	OFC Villa
Symbol producenta	ESCD02
Typ zaworu	Krańcowy, obustronnie normalnie zamknięty
Funkcja	Double Check – obustronne odcięcie przepływu
Gwint przyłączeniowy	G 3/8" BSP
Ciśnienie maksymalne	350 bar
Przepływ maksymalny	30 l/min
Skok trzpienia	10 mm
Materiał korpusu	Stal ocynkowana
Elementy wewnętrzne	Stal hartowana
Sterowanie	Mechaniczne, trzpieniem
Powrót	Sprężynowy
Otwory montażowe	Tak
Waga według katalogu	0,81 kg
Kod EAN	2010001475736

Wymiary zaworu OFC Villa ESCD02

Wymiary zgodne z kartą katalogową producenta dla rozmiaru 02, z przyłączami G 3/8" BSP.

Oznaczenie	Wymiar
C	85 mm
D	G 3/8" BSP
E	60 mm
F	30 mm
G	30 mm
H	8,5 mm
L	43 mm
M	13,5 mm
N	12 mm
P	13,4 mm
Q	65 mm
R	30 mm
Rozmiar klucza HEX	27 mm

Zastosowanie zaworu krańcowego ESCD02

Zawór krańcowy OFC Villa ESCD02 znajduje zastosowanie w maszynach przemysłowych, instalacjach hydrauliki siłowej oraz układach wymagających mechanicznego sterowania i obustronnego odcinania przepływu.

Zasada działania

W położeniu spoczynkowym zawór pozostaje zamknięty w obu kierunkach przepływu. Mechaniczne naciśnięcie trzpienia umożliwia przełączenie zaworu, a sprężyna odpowiada za jego powrót po zwolnieniu nacisku.

Dobór i montaż zaworu

Przed zakupem należy sprawdzić zgodność parametrów zaworu z maszyną, w szczególności rozmiaru przyłączy, przepływu, ciśnienia roboczego, skoku trzpienia oraz wymiarów montażowych.

Pliki do pobrania:

Karta katalogowa ESCS.pdf
