Zawór logiczny 3/4" BSP 350Bar otw.montaż. SHV04

Zawór logiczny 3/4" BSP 350 bar otwory montażowe SHV04 - OFC / OMPI

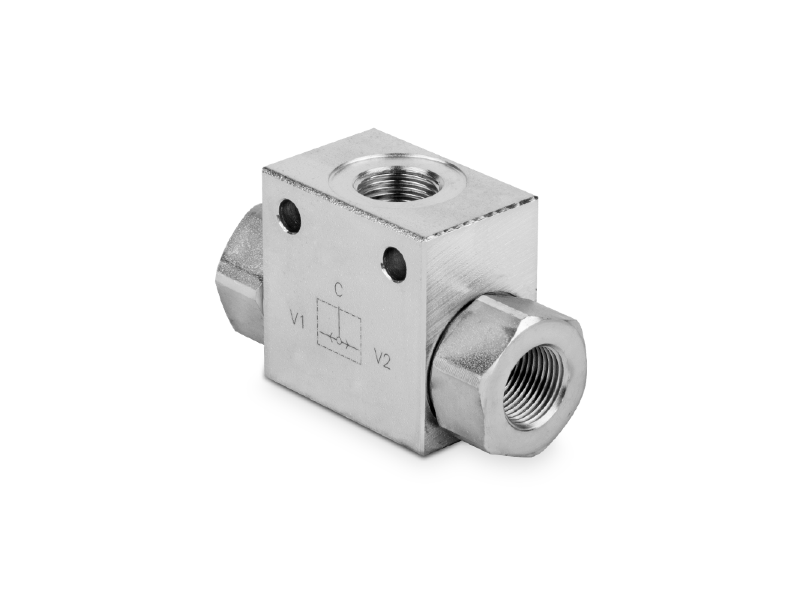

Zawór logiczny SHV marki OFC / OMPI to hydrauliczny zawór alternatywny (shuttle valve), którego zadaniem jest wybór wyższego ciśnienia z dwóch linii wejściowych i przekazanie go na port wyjściowy. Zgodnie z kartą katalogową SHV korpus wykonano ze stali cynkowanej, a konstrukcja przewiduje otwory montażowe dla stabilnej zabudowy w układzie hydraulicznym. Produkt sprawdza się w układach sterowania, układach bezpieczeństwa oraz instalacjach, gdzie wymagane jest automatyczne przełączanie sygnału ciśnieniowego. Parametry wymiarowe, maksymalne ciśnienie oraz przepływ pochodzą z karty katalogowej SHV.

Specyfikacja techniczna

Wymiary z karty katalogowej

Zasada działania

Zawór shuttle valve porównuje ciśnienie na dwóch wejściach oznaczonych jako V1 i V2, a następnie kieruje wyższe ciśnienie na port C. Taka budowa pozwala realizować funkcję logiczną OR w hydraulice siłowej. Rozwiązanie to jest wykorzystywane tam, gdzie sygnał sterujący może pochodzić z dwóch niezależnych gałęzi układu.

Analiza techniczna

• Ciśnienie robocze do 350 bar pozwala stosować zawór w wymagających układach hydraulicznych.
• Przepływ max 140 l/min należy dobrać do parametrów instalacji, aby ograniczyć spadki ciśnienia.
• Otwory montażowe poprawiają stabilność zabudowy i ułatwiają bezpieczny montaż na bloku lub konstrukcji maszyny.
• Korpus ze stali cynkowanej zwiększa odporność na warunki warsztatowe i przemysłowe.

Bezpieczeństwo i eksploatacja

• zawór należy montować zgodnie z kierunkiem pracy portów V1, V2 i C pokazanym na symbolu hydraulicznym,
• gwinty BSP wymagają prawidłowego uszczelnienia odpowiednimi elementami przyłączeniowymi,
• nie wolno przekraczać maksymalnego ciśnienia roboczego określonego dla danego rozmiaru,
• po montażu należy wykonać próbę szczelności układu.

Zastosowanie

• układy logiczne hydrauliki siłowej,
• układy wyboru wyższego ciśnienia,
• maszyny przemysłowe i mobilne,
• układy sterowania i zabezpieczeń hydraulicznych.

FAQ

Do czego służy zawór logiczny SHV?
Służy do wyboru wyższego ciśnienia z dwóch linii i przekazania go na wspólny port wyjściowy.

Czy zawór ma otwory montażowe?
Tak, wszystkie wskazane modele SHV mają otwory montażowe.

Jaki materiał zastosowano w korpusie?
Zgodnie z kartą katalogową korpus wykonano ze stali cynkowanej.

Jak dobrać rozmiar SHV?
Należy uwzględnić przyłącze BSP, maksymalne ciśnienie robocze oraz wymagany przepływ l/min.
