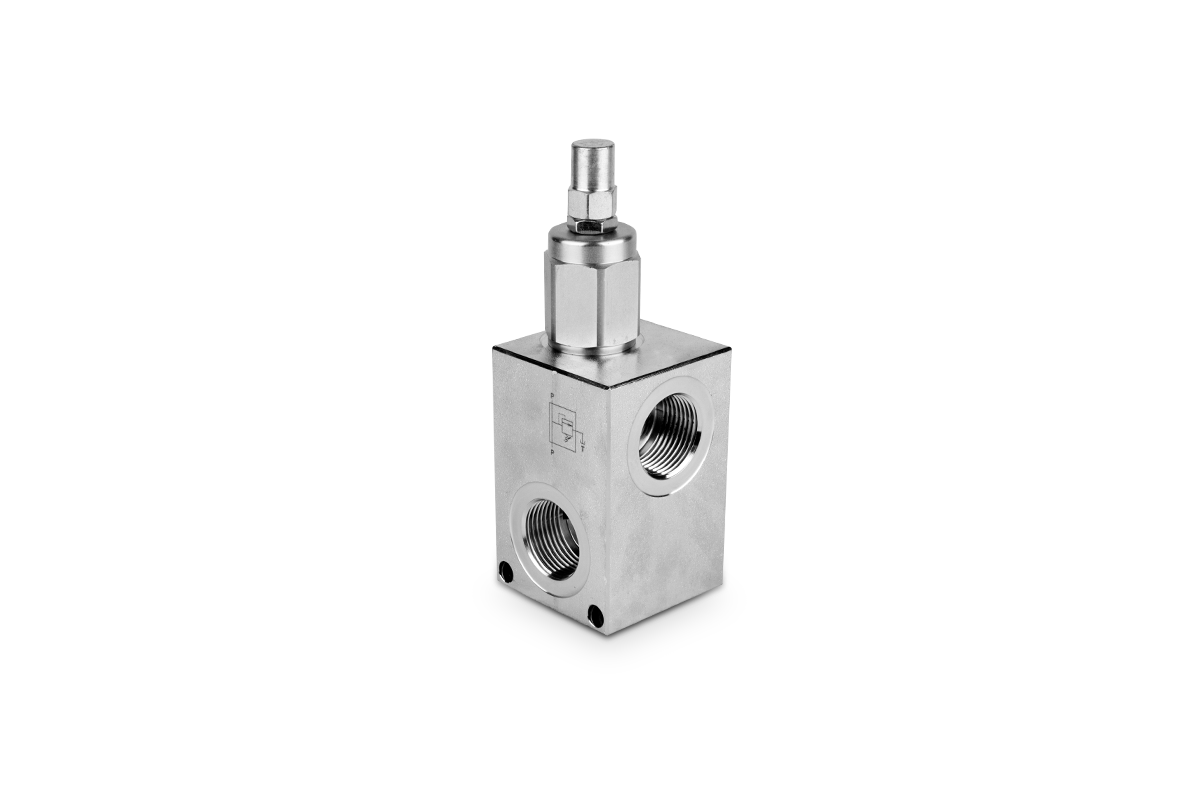

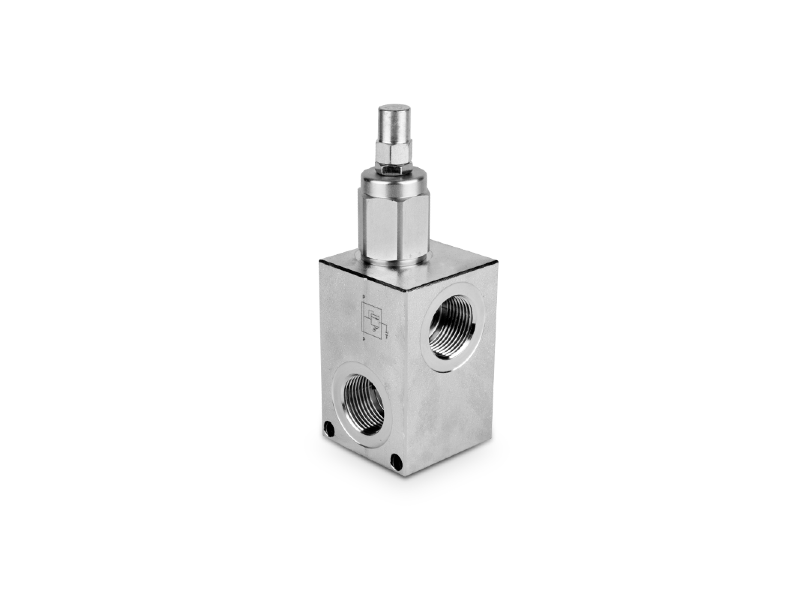

Zawór przelewowy Walvoil VMDS15006B3 1121362101 G1 1/4

Zawór przelewowy Walvoil VMDS15006B3 1121362101 G1 1/4

VMDS15006B3 (nr katalogowy 1121362101) to zawór przelewowy Walvoil do ograniczania ciśnienia w układach hydraulicznych. Ma przyłącza G1 1/4 BSP, przepływ katalogowy 150 l/min i regulację: kapturek zabezpieczający.

Zasada działania

Ciśnienie w kanale zasilającym działa na element zamykający. Po pokonaniu siły sprężyny otwiera się droga przelewu do odpływu, co ogranicza dalszy wzrost ciśnienia. Wartość ciśnienia podczas przepływu zależy od nastawy, natężenia przepływu i przeciwciśnienia na odpływie.

Dane techniczne

• Producent: Walvoil
• Pełny symbol producenta: VMDS15006B3
• Numer katalogowy: 1121362101
• Rodzaj: zawór przelewowy do montażu liniowego
• Przyłącza robocze: G1 1/4 BSP
• Przepływ katalogowy: 150 l/min
• Zakres nastawy sprężyny: 30–350 bar
• Maksymalne ciśnienie korpusu według karty: 350 bar
• Materiał korpusu: stal
• Regulacja: kapturek zabezpieczający

Zastosowanie

Do obwodów maszyn, urządzeń i zasilaczy hydraulicznych wymagających ograniczenia ciśnienia. Zawór przelewowy dobiera się do rzeczywistego przepływu, wymaganego ciśnienia oraz warunków odpływu oleju.

Dobór i montaż

Przed zakupem porównaj pełny symbol, przyłącza i wykonanie korpusu z dokumentacją układu. Podłącz kanał ciśnieniowy i odpływ zgodnie ze schematem producenta. Nastawę ustal z pomiarem ciśnienia, uwzględniając charakterystykę zaworu i dopuszczalne parametry współpracujących elementów.
