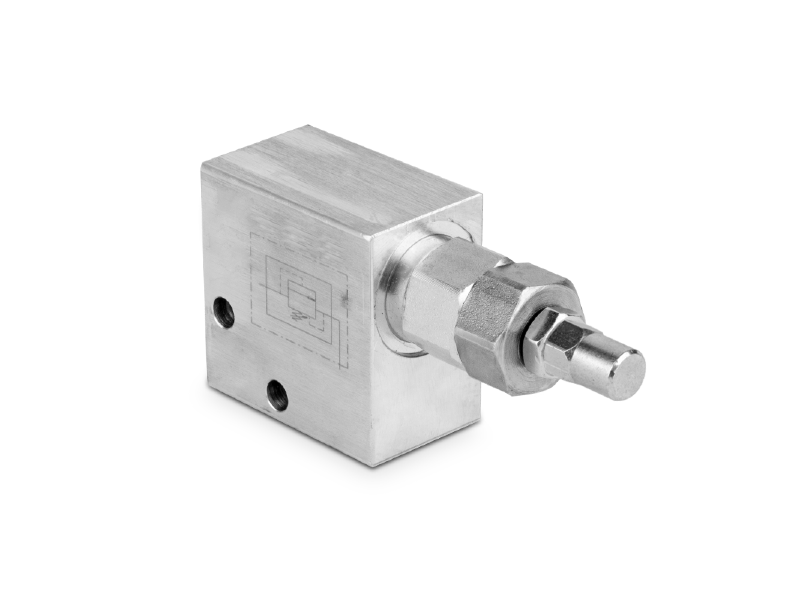

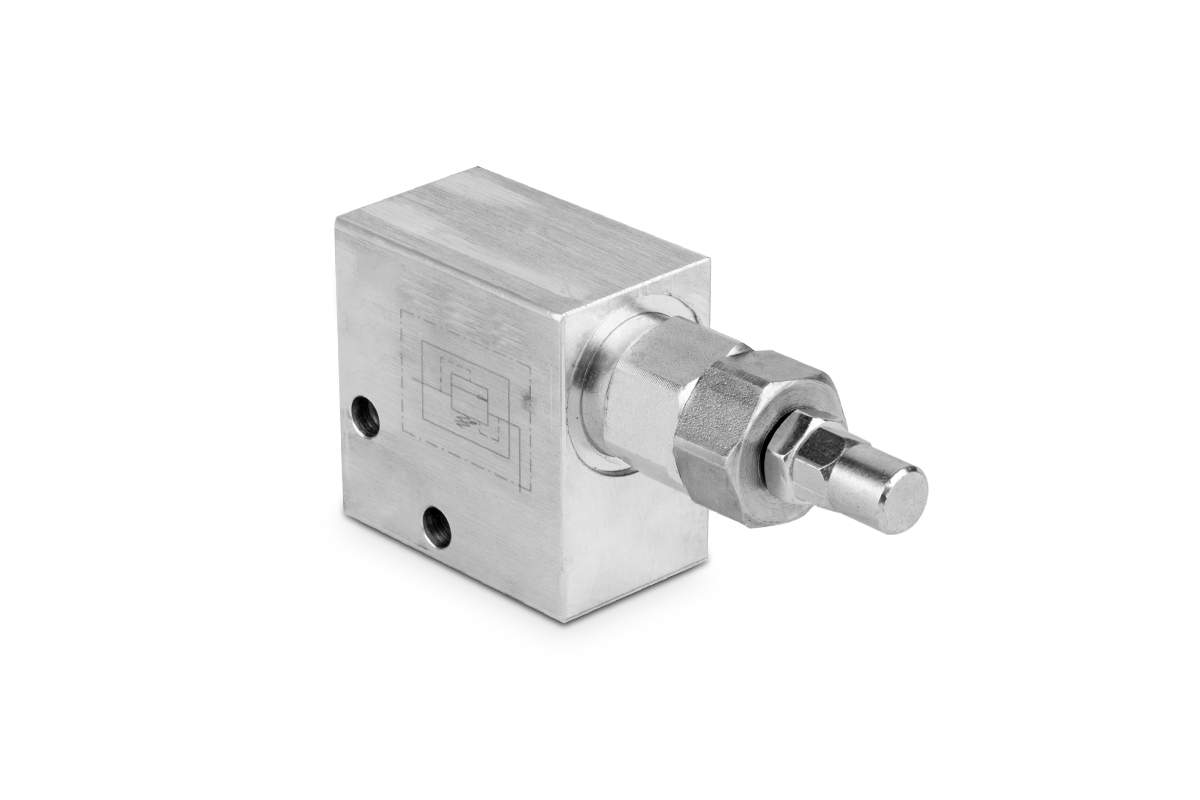

Zawór przelewowy Walvoil VMD2001B3 1110611105 G1/4

Zawór przelewowy Walvoil VMD2001B3 1110611105 G1/4

VMD2001B3 (nr katalogowy 1110611105) to zawór przelewowy Walvoil do ograniczania ciśnienia w układach hydraulicznych. Ma przyłącza G1/4 BSP, przepływ katalogowy 20 l/min i regulację: kapturek zabezpieczający.

Zasada działania

Ciśnienie w kanale zasilającym działa na element zamykający. Po pokonaniu siły sprężyny otwiera się droga przelewu do odpływu, co ogranicza dalszy wzrost ciśnienia. Wartość ciśnienia podczas przepływu zależy od nastawy, natężenia przepływu i przeciwciśnienia na odpływie.

Dane techniczne

• Producent: Walvoil
• Pełny symbol producenta: VMD2001B3
• Numer katalogowy: 1110611105
• Rodzaj: zawór przelewowy do montażu liniowego
• Przyłącza robocze: G1/4 BSP
• Przepływ katalogowy: 20 l/min
• Zakres nastawy sprężyny: 50–240 bar
• Maksymalne ciśnienie korpusu według karty: 210 bar
• Materiał korpusu: aluminium
• Regulacja: kapturek zabezpieczający
• Uszczelnienia: NBR
• Medium: olej hydrauliczny mineralny
• Lepkość oleju: 10–200 cSt
• Temperatura oleju z NBR: od −20°C do +80°C

Zakres 50–240 bar dotyczy sprężyny. Dopuszczalne ciśnienie kompletnego zaworu ogranicza aluminiowy korpus do 210 bar. Zakres sprężyny nie oznacza dopuszczenia korpusu do pracy powyżej tej wartości.

Zastosowanie

Do obwodów maszyn, urządzeń i zasilaczy hydraulicznych wymagających ograniczenia ciśnienia. Zawór przelewowy dobiera się do rzeczywistego przepływu, wymaganego ciśnienia oraz warunków odpływu oleju.

Dobór i montaż

Przed zakupem porównaj pełny symbol, przyłącza i wykonanie korpusu z dokumentacją układu. Podłącz kanał ciśnieniowy i odpływ zgodnie ze schematem producenta. Nastawę ustal z pomiarem ciśnienia, uwzględniając charakterystykę zaworu i dopuszczalne parametry współpracujących elementów.
