Zawór przelewowy Walvoil VMD2002A2 1110621101 G3/8

Zawór przelewowy Walvoil VMD2002A2 1110621101 G3/8

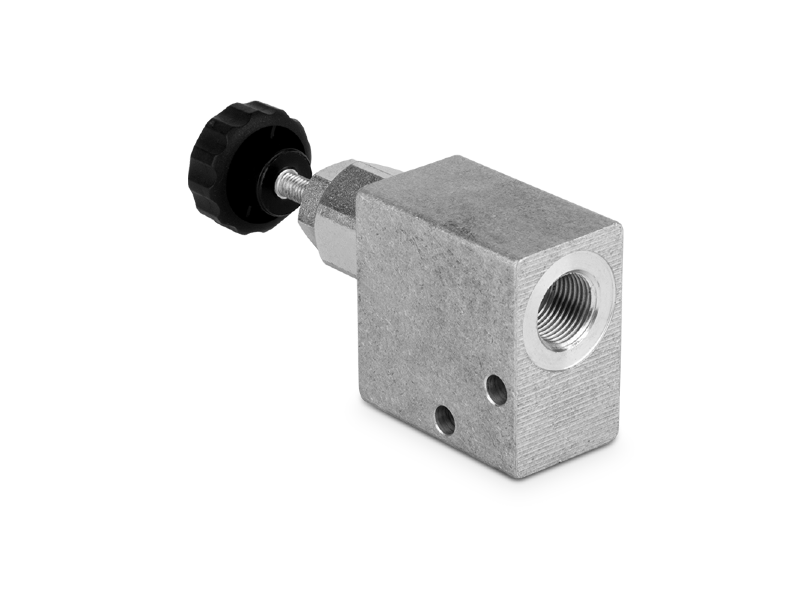

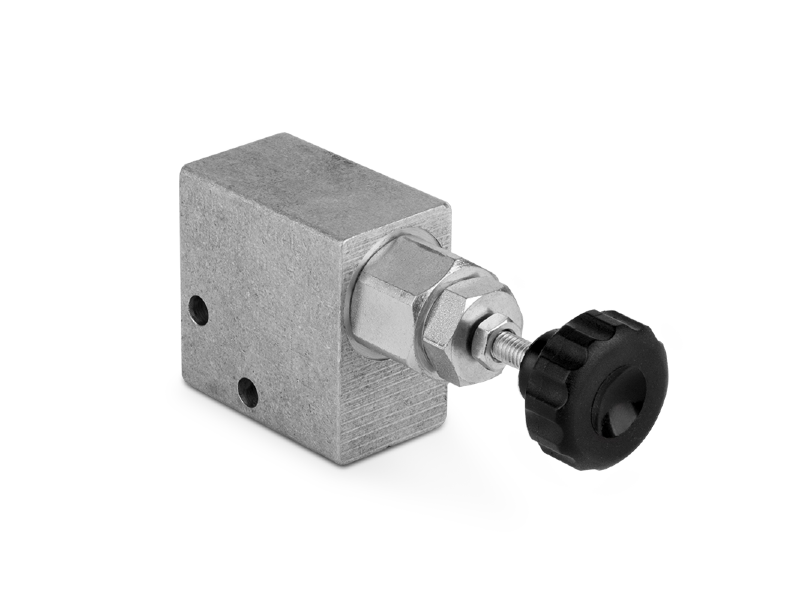

VMD2002A2 (nr katalogowy 1110621101) to zawór przelewowy Walvoil do ograniczania ciśnienia w układach hydraulicznych. Ma przyłącza G3/8 BSP, przepływ katalogowy 20 l/min i regulację: pokrętło.

Zasada działania

Ciśnienie w kanale zasilającym działa na element zamykający. Po pokonaniu siły sprężyny otwiera się droga przelewu do odpływu, co ogranicza dalszy wzrost ciśnienia. Wartość ciśnienia podczas przepływu zależy od nastawy, natężenia przepływu i przeciwciśnienia na odpływie.

Dane techniczne

• Producent: Walvoil
• Pełny symbol producenta: VMD2002A2
• Numer katalogowy: 1110621101
• Rodzaj: zawór przelewowy do montażu liniowego
• Przyłącza robocze: G3/8 BSP
• Przepływ katalogowy: 20 l/min
• Zakres nastawy sprężyny: 5–60 bar
• Maksymalne ciśnienie korpusu według karty: 210 bar
• Materiał korpusu: aluminium
• Regulacja: pokrętło
• Uszczelnienia: NBR
• Medium: olej hydrauliczny mineralny
• Lepkość oleju: 10–200 cSt
• Temperatura oleju z NBR: od −20°C do +80°C

Zastosowanie

Do obwodów maszyn, urządzeń i zasilaczy hydraulicznych wymagających ograniczenia ciśnienia. Zawór przelewowy dobiera się do rzeczywistego przepływu, wymaganego ciśnienia oraz warunków odpływu oleju.

Dobór i montaż

Przed zakupem porównaj pełny symbol, przyłącza i wykonanie korpusu z dokumentacją układu. Podłącz kanał ciśnieniowy i odpływ zgodnie ze schematem producenta. Nastawę ustal z pomiarem ciśnienia, uwzględniając charakterystykę zaworu i dopuszczalne parametry współpracujących elementów.
