Zawór przelewowy krzyżowy OFC - OMPI DPRF350330A G1/2 35 l/min

Zawór przelewowy krzyżowy OFC - OMPI DPRF350330A G1/2 35 l/min

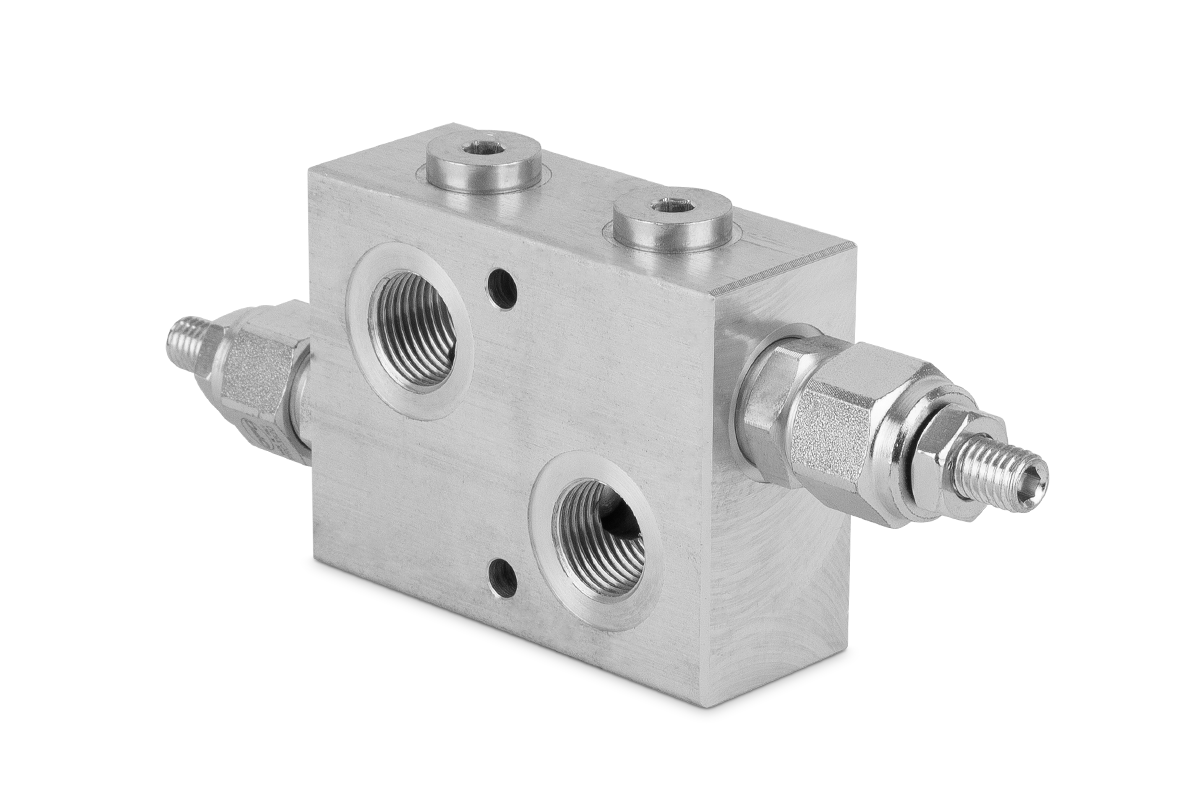

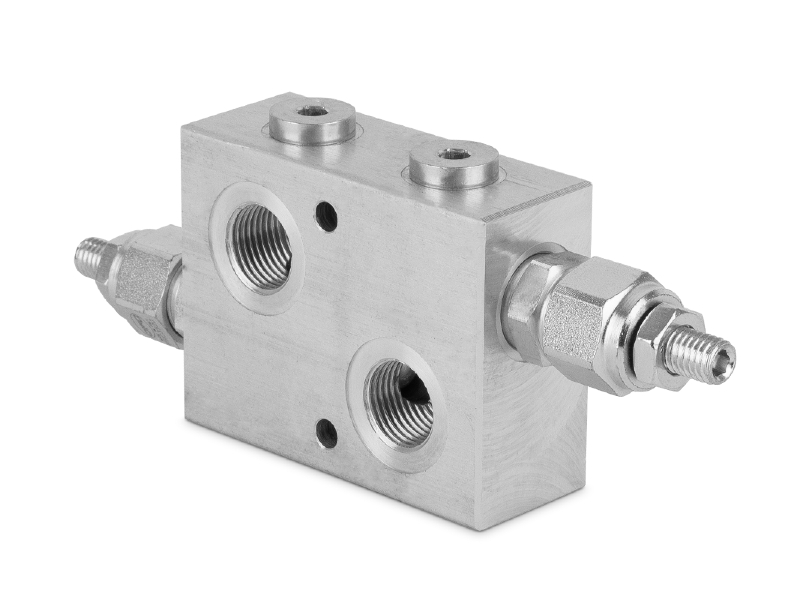

DPRF350330A to podwójny zawór przelewowy krzyżowy OFC - OMPI, przeznaczony do ograniczania ciśnienia w dwóch liniach układu hydraulicznego. Wykonanie ma przyłącza G1/2 BSP i zakres regulacji 100–350 bar.

Zasada działania

Dwie sekcje przelewowe ograniczają ciśnienie w przeciwnych kierunkach. Po przekroczeniu nastawy olej jest kierowany z linii o wyższym ciśnieniu do przeciwnej linii układu. Zawór może ograniczać skoki ciśnienia towarzyszące zmianom obciążenia lub kierunku ruchu odbiornika.

Dane techniczne

• Producent: OFC - OMPI
• Pełny symbol: DPRF350330A
• Rodzaj: podwójny zawór przelewowy krzyżowy
• Przyłącza robocze: G1/2 BSP
• Przepływ katalogowy: 35 l/min
• Zakres regulacji sprężyny: 100–350 bar
• Maksymalne ciśnienie według karty: 350 bar
• Wykonanie regulacji: śruba regulacyjna z gniazdem sześciokątnym
• Materiał korpusu: aluminium
• Przyłącza pomiarowe: M1 i M2: G1/4

Zastosowanie

Do obwodów hydraulicznych wymagających ograniczenia ciśnienia w obu liniach roboczych, na przykład w napędach o zmiennym kierunku ruchu. Przelew pomiędzy liniami należy uwzględnić w schemacie układu i warunkach pracy odbiornika.

Dobór i montaż

Porównaj pełny symbol, przyłącza, zakres nastawy i dopuszczalny przepływ z dokumentacją maszyny. Podłącz obie linie zgodnie z oznaczeniami na korpusie i schematem producenta. Nastawę ustal na podstawie parametrów układu, z uwzględnieniem przeciwciśnienia w przeciwnej linii.
