Zawór przelewowy krzyżowy Oleoweb VBDC1203 G1/2 40 l/min

Dostępność: 0 szt.

Cena brutto: 193,60 zł

zawiera 23% VAT, bez kosztów dostawy

Cena regularna:

193.60

Najniższa cena z 30 dni przed obniżką:

Cena netto: 157,40 zł

bez 23% VAT i kosztów dostawy

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Producent: Oleoweb

Kod produktu: VBDC1203

Opis

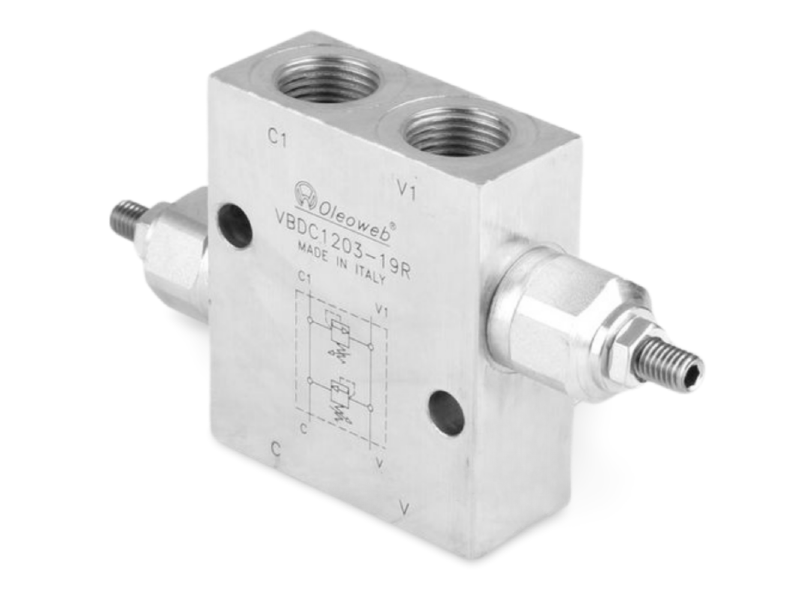

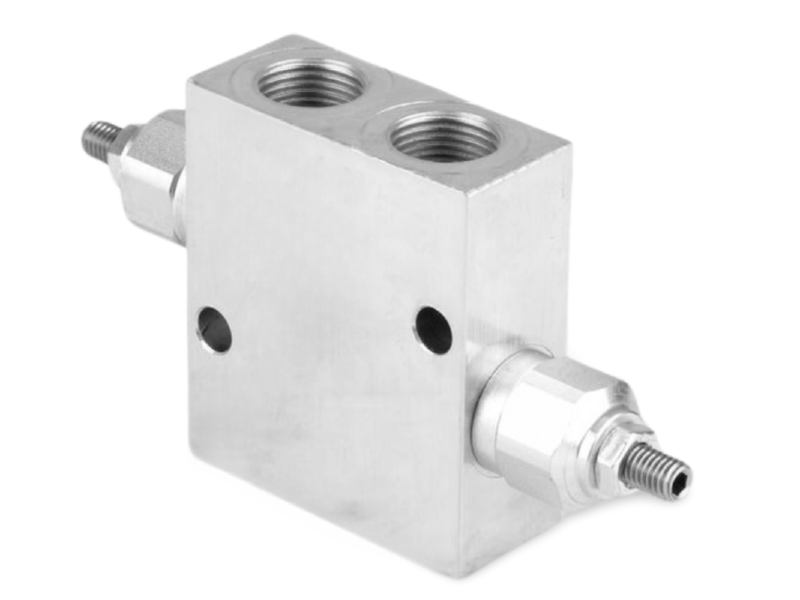

Zawór przelewowy krzyżowy Oleoweb VBDC1203 G1/2 40 l/min

VBDC1203 to podwójny zawór przelewowy krzyżowy Oleoweb, przeznaczony do ograniczania ciśnienia w dwóch liniach układu hydraulicznego. Wykonanie ma przyłącza G1/2 BSP i zakres regulacji 70–350 bar.

Zasada działania

Dwie sekcje przelewowe ograniczają ciśnienie w przeciwnych kierunkach. Po przekroczeniu nastawy olej jest kierowany z linii o wyższym ciśnieniu do przeciwnej linii układu. Zawór może ograniczać skoki ciśnienia towarzyszące zmianom obciążenia lub kierunku ruchu odbiornika.

Dane techniczne

Producent: Oleoweb
Pełny symbol: VBDC1203
Rodzaj: podwójny zawór przelewowy krzyżowy
Przyłącza robocze: G1/2 BSP
Przepływ katalogowy: 40 l/min
Zakres regulacji sprężyny: 70–350 bar
Maksymalne ciśnienie według karty: 350 bar
Wykonanie regulacji: śruba regulacyjna z gniazdem sześciokątnym
Materiał korpusu: stal

Zastosowanie

Do obwodów hydraulicznych wymagających ograniczenia ciśnienia w obu liniach roboczych, na przykład w napędach o zmiennym kierunku ruchu. Przelew pomiędzy liniami należy uwzględnić w schemacie układu i warunkach pracy odbiornika.

Dobór i montaż

Porównaj pełny symbol, przyłącza, zakres nastawy i dopuszczalny przepływ z dokumentacją maszyny. Podłącz obie linie zgodnie z oznaczeniami na korpusie i schematem producenta. Nastawę ustal na podstawie parametrów układu, z uwzględnieniem przeciwciśnienia w przeciwnej linii.

Pliki do pobrania:

Karta Katalogowa od Producenta
