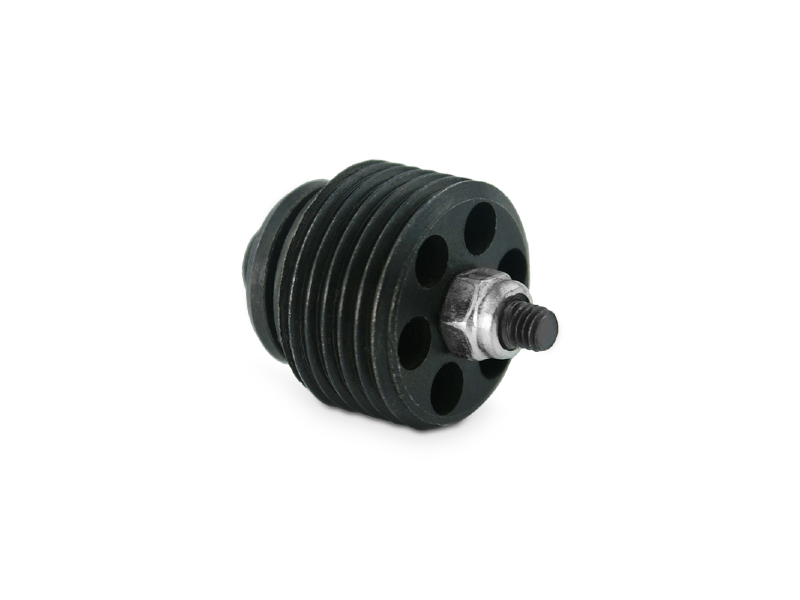

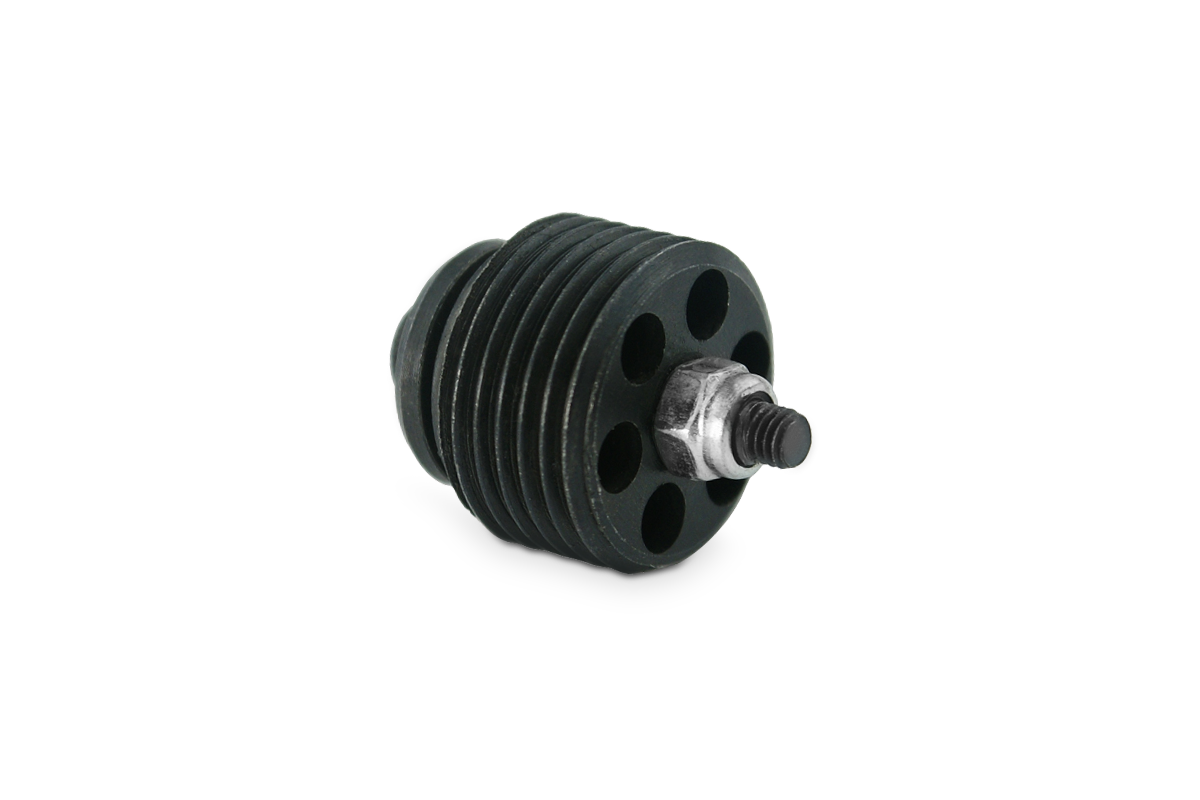

Zawór przeciw pęknięciu przewodu MTC / Walvoil VUBA04 G3/4 BSP

Zawór przeciw pęknięciu przewodu MTC / Walvoil VUBA04 G3/4 BSP

VUBA04 to wkład bez korpusu MTC / Walvoil, przeznaczony do hydraulicznych układów wymagających ograniczenia odpływu oleju po nagłym wzroście przepływu, np. wskutek pęknięcia przewodu. Rozmiar przyłącza wynosi G3/4 BSP.

Zasada działania

W normalnych warunkach zawór umożliwia przepływ w obu kierunkach. Nagły wzrost przepływu z B do A powoduje zadziałanie elementu zamykającego. Przepływ zadziałania ustala się przez szczelinę S, zgodnie z charakterystyką producenta. Nie należy utożsamiać go z dopuszczalnym przepływem maksymalnym.

Dane techniczne

• Producent: MTC / Walvoil
• Seria: VUBA
• Pełny symbol: VUBA04
• Wykonanie: wkład bez korpusu
• Maksymalne ciśnienie: 350 bar
• Gwint montażowy: G3/4 BSP

Montaż i ustawienie

Wkład wymaga odpowiednio przygotowanego gniazda lub zgodnego korpusu. Według karty port A łączy się z linią powrotną, a port B z odbiornikiem. Sprawdź wymiary gniazda i kierunek przepływu przed montażem.

Próg zadziałania należy dopasować do rzeczywistego przepływu powrotnego i sprawdzić po montażu. Przy siłowniku uwzględnij różnicę powierzchni czynnych obu komór. Zbyt niski próg może przerywać prawidłowy ruch, a zbyt wysoki może opóźniać zamknięcie po uszkodzeniu przewodu.

Zastosowanie i dobór

Do obwodów siłowników i innych odbiorników, w których nadmierny odpływ oleju może powodować niekontrolowany ruch. Przed zakupem porównaj pełny symbol, przyłącza, ciśnienie i charakterystykę przepływu z dokumentacją maszyny. Po zadziałaniu ustal przyczynę awarii i sprawdź zawór zgodnie z instrukcją producenta przed ponownym uruchomieniem układu.
