Zawór przeciw pęknięciu przewodu Oleoweb VUBA-DIN VUBA120T15 G1/2 BSP

Zawór przeciw pęknięciu przewodu Oleoweb VUBA-DIN VUBA120T15 G1/2 BSP

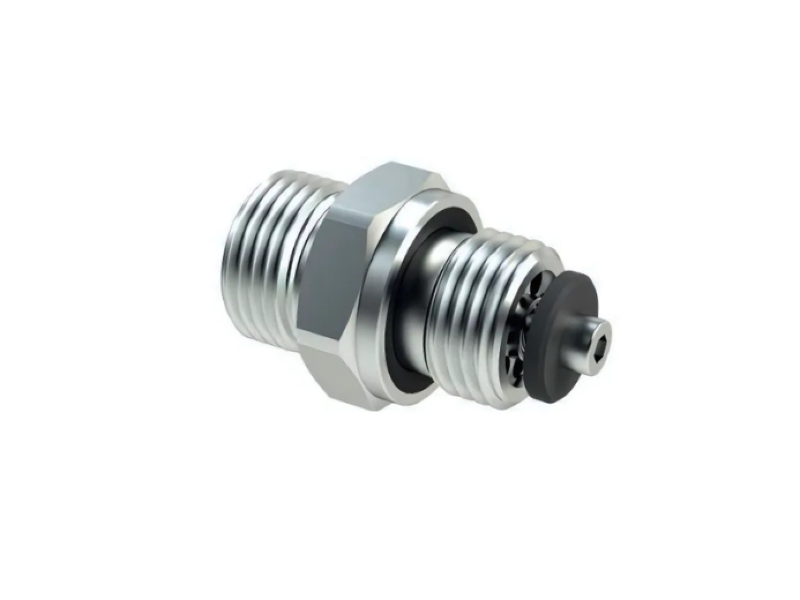

VUBA120T15 to zawór w złączce BSP/DIN Oleoweb, przeznaczony do hydraulicznych układów wymagających ograniczenia odpływu oleju po nagłym wzroście przepływu, np. wskutek pęknięcia przewodu. Rozmiar przyłącza wynosi G1/2 BSP.

Zasada działania

Zawór wbudowany w złączkę zamyka przepływ od strony odbiornika do przewodu po przekroczeniu ustawionego progu. W normalnych warunkach umożliwia przepływ przez złączkę. Próg zadziałania zależy od ustawienia szczeliny F i warunków przepływu; nie jest równy automatycznie przepływowi maksymalnemu.

Dane techniczne

• Producent: Oleoweb
• Seria: VUBA-DIN
• Pełny symbol: VUBA120T15
• Wykonanie: zawór w złączce BSP/DIN
• Maksymalne ciśnienie: 315 bar
• Przepływ maksymalny: 80 l/min
• Materiał: stal
• Przyłącze BSP: G1/2
• Gwint metryczny DIN: M22×1,5 — 15L
• Średnica rurki: 15 mm

Montaż i ustawienie

Przed montażem porównaj gwint BSP, gwint metryczny, średnicę rurki i serię L przyłącza DIN. Zgodnie ze schematem producenta kontrolowany kierunek przepływu to 2→1; kierunek montażu musi odpowiadać stronie odbiornika i stronie przewodu.

Próg zadziałania należy dopasować do rzeczywistego przepływu powrotnego i sprawdzić po montażu. Przy siłowniku uwzględnij różnicę powierzchni czynnych obu komór. Zbyt niski próg może przerywać prawidłowy ruch, a zbyt wysoki może opóźniać zamknięcie po uszkodzeniu przewodu.

Zastosowanie i dobór

Do obwodów siłowników i innych odbiorników, w których nadmierny odpływ oleju może powodować niekontrolowany ruch. Przed zakupem porównaj pełny symbol, przyłącza, ciśnienie i charakterystykę przepływu z dokumentacją maszyny. Po zadziałaniu ustal przyczynę awarii i sprawdź zawór zgodnie z instrukcją producenta przed ponownym uruchomieniem układu.
