Zawór przeciw pęknięciu przewodu Gemels VB G540105A01AAPAA G3/4 BSP

Zawór przeciw pęknięciu przewodu Gemels VB G540105A01AAPAA G3/4 BSP

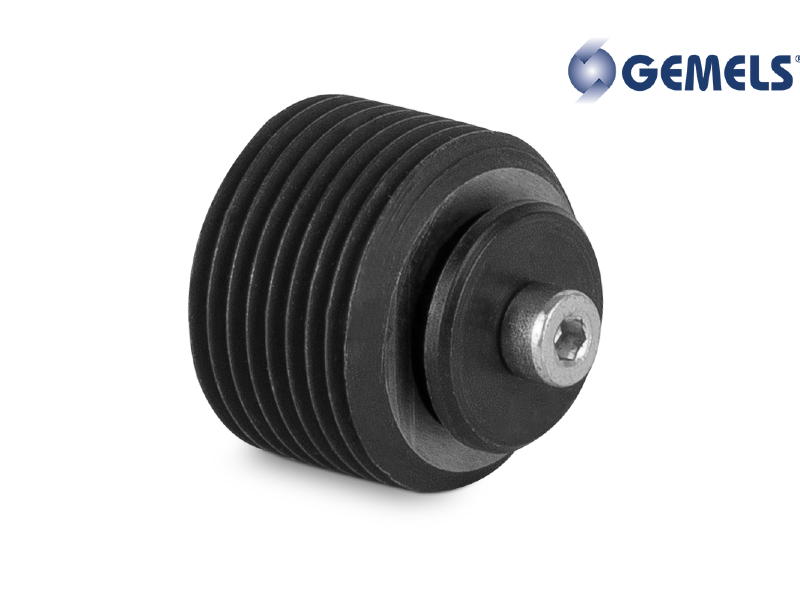

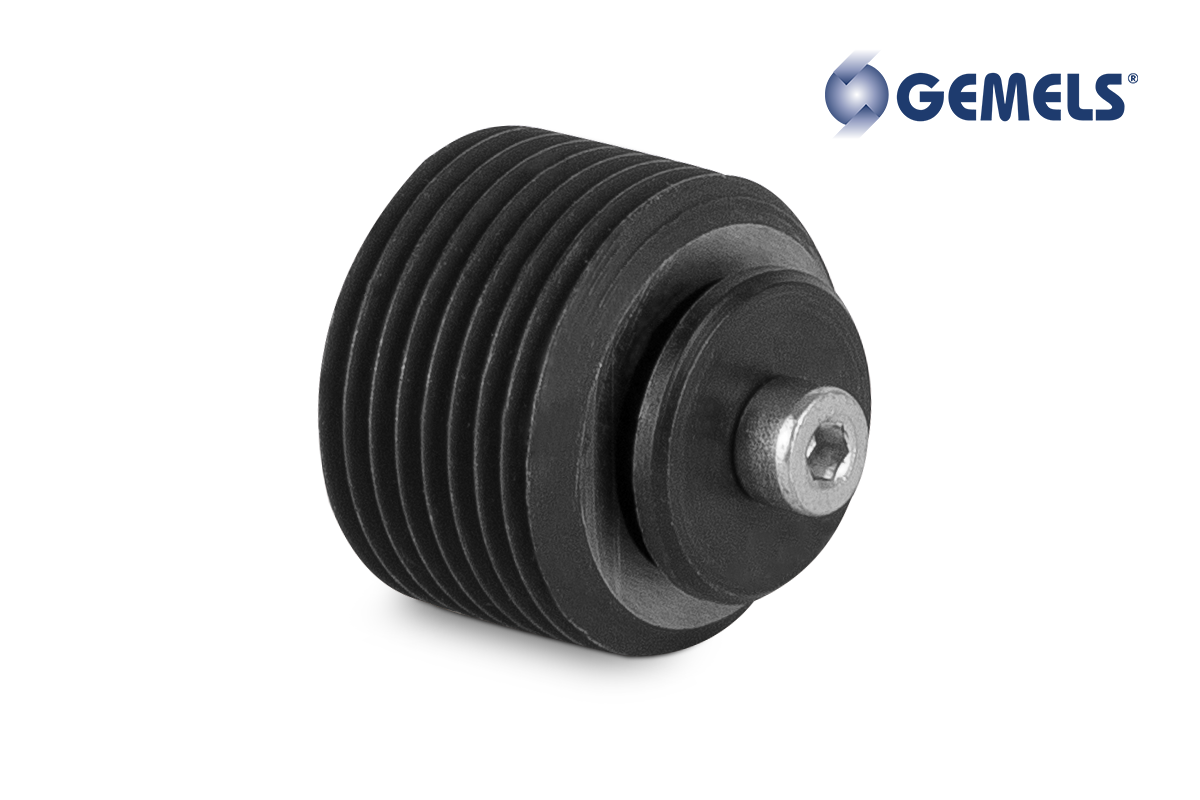

G540105A01AAPAA to wkład bez korpusu Gemels, przeznaczony do hydraulicznych układów wymagających ograniczenia odpływu oleju po nagłym wzroście przepływu, np. wskutek pęknięcia przewodu. Rozmiar przyłącza wynosi G3/4 BSP.

Zasada działania

Zawór reaguje na nadmierny przepływ z odbiornika w kierunku przewodu. Po przekroczeniu przepływu zadziałania element zamykający ogranicza odpływ oleju, co pomaga ograniczyć niekontrolowany ruch obciążenia po uszkodzeniu przewodu. Nie jest to zawór przelewowy regulujący maksymalne ciśnienie układu.

Dane techniczne

• Producent: Gemels
• Seria: VB
• Pełny symbol: G540105A01AAPAA
• Wykonanie: wkład bez korpusu
• Maksymalne ciśnienie: 350 bar
• Katalogowy zakres przepływu (min.–maks.): 50–150 l/min
• Materiał: stal węglowa
• Gwint montażowy: G3/4 BSP
• Ustawienie przepływu zadziałania: przez szczelinę T, zgodnie z charakterystyką producenta

Montaż i ustawienie

Wkład przeznaczony do odpowiedniego gniazda montażowego. Przed montażem sprawdź zgodność gwintu, długości zabudowy, powierzchni oparcia i kierunku przepływu z rysunkiem producenta.

Zakres przepływu z tabeli nie określa jednej fabrycznej nastawy danego egzemplarza. Próg zadziałania należy dobrać do rzeczywistego przepływu powrotnego z odbiornika i sprawdzić w układzie. Przy siłowniku uwzględnij różnicę powierzchni czynnych obu komór.

Zastosowanie i dobór

Do obwodów siłowników i innych odbiorników, w których nadmierny odpływ oleju może powodować niekontrolowany ruch. Przed zakupem porównaj pełny symbol, przyłącza, ciśnienie i charakterystykę przepływu z dokumentacją maszyny. Po zadziałaniu ustal przyczynę awarii i sprawdź zawór zgodnie z instrukcją producenta przed ponownym uruchomieniem układu.
