Zawór przeciw pęknięciu przewodu Gemels VBF G480205A0100PAA G3/4 BSP

Zawór przeciw pęknięciu przewodu Gemels VBF G480205A0100PAA G3/4 BSP

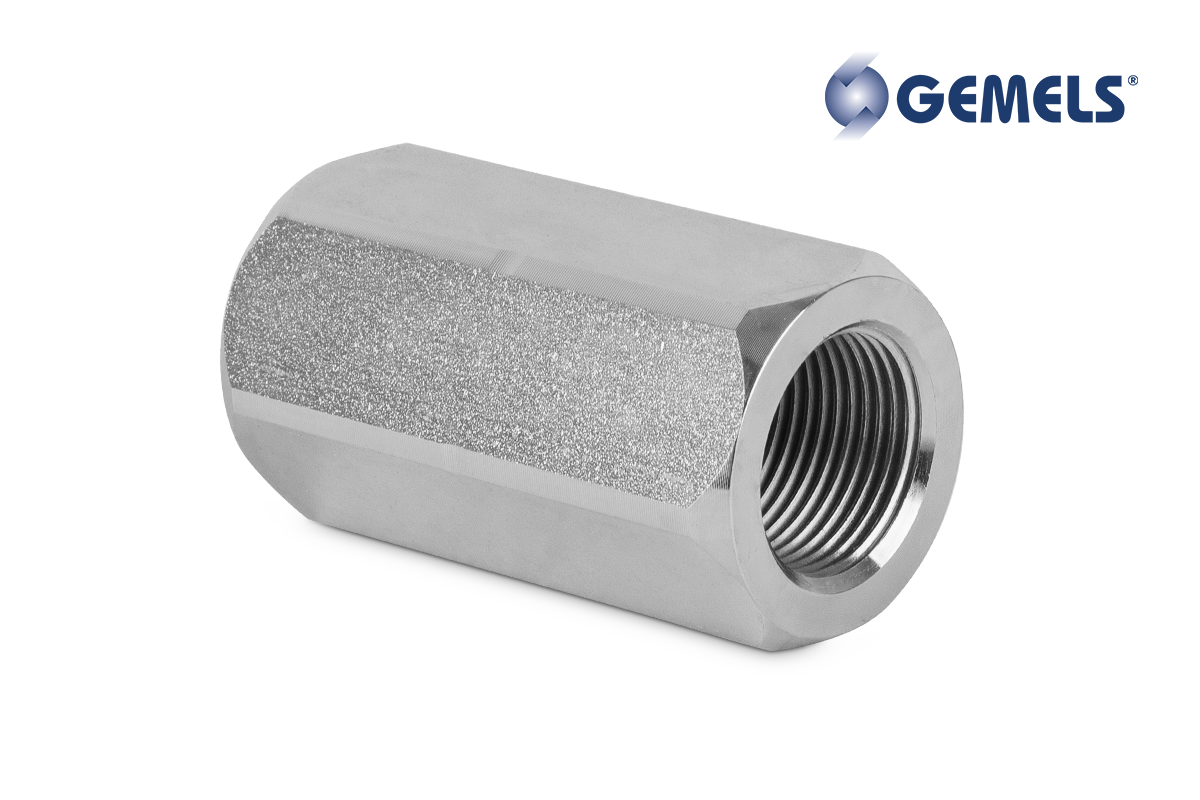

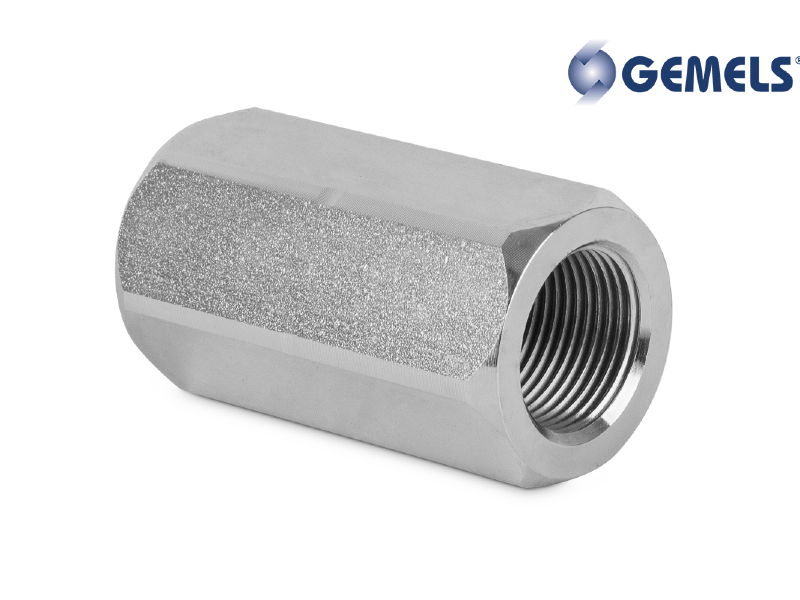

G480205A0100PAA to kompletny zawór w korpusie FF Gemels, przeznaczony do hydraulicznych układów wymagających ograniczenia odpływu oleju po nagłym wzroście przepływu, np. wskutek pęknięcia przewodu. Rozmiar przyłącza wynosi G3/4 BSP.

Zasada działania

Zawór reaguje na nadmierny przepływ z odbiornika w kierunku przewodu. Po przekroczeniu przepływu zadziałania element zamykający ogranicza odpływ oleju, co pomaga ograniczyć niekontrolowany ruch obciążenia po uszkodzeniu przewodu. Nie jest to zawór przelewowy regulujący maksymalne ciśnienie układu.

Dane techniczne

• Producent: Gemels
• Seria: VBF
• Pełny symbol: G480205A0100PAA
• Wykonanie: kompletny zawór w korpusie FF
• Maksymalne ciśnienie: 350 bar
• Katalogowy zakres przepływu (min.–maks.): 50–150 l/min
• Materiał: stal węglowa
• Przyłącza: G3/4 BSP
• Układ gwintów: FF — dwa gwinty wewnętrzne
• Ustawienie przepływu zadziałania: przez szczelinę T, zgodnie z charakterystyką producenta

Montaż i ustawienie

Zestaw obejmuje wkład i korpus przyłączeniowy. Zamontuj zawór możliwie blisko chronionego odbiornika, zgodnie ze schematem: port 1 od strony linii hydraulicznej, port 2 od strony odbiornika. Sprawdź oznaczenia i kierunek montażu na rzeczywistym elemencie.

Zakres przepływu z tabeli nie określa jednej fabrycznej nastawy danego egzemplarza. Próg zadziałania należy dobrać do rzeczywistego przepływu powrotnego z odbiornika i sprawdzić w układzie. Przy siłowniku uwzględnij różnicę powierzchni czynnych obu komór.

Zastosowanie i dobór

Do obwodów siłowników i innych odbiorników, w których nadmierny odpływ oleju może powodować niekontrolowany ruch. Przed zakupem porównaj pełny symbol, przyłącza, ciśnienie i charakterystykę przepływu z dokumentacją maszyny. Po zadziałaniu ustal przyczynę awarii i sprawdź zawór zgodnie z instrukcją producenta przed ponownym uruchomieniem układu.
