Zawór redukcyjny nabojowy Danfoss CP230-1-V-0-E-C-XXX P/N 137859.000

Zawór redukcyjny nabojowy Danfoss CP230-1-V-0-E-C-XXX P/N 137859.000

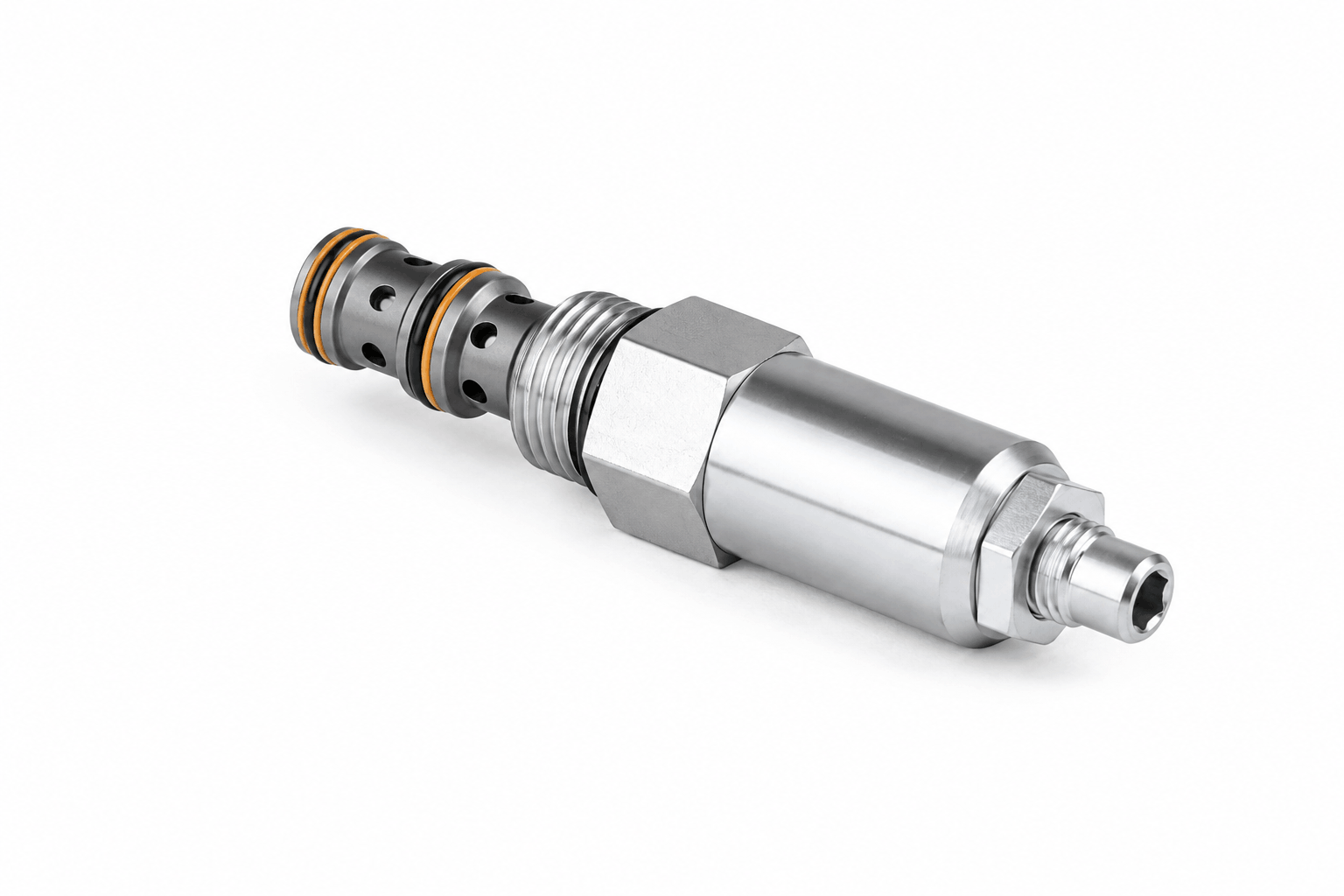

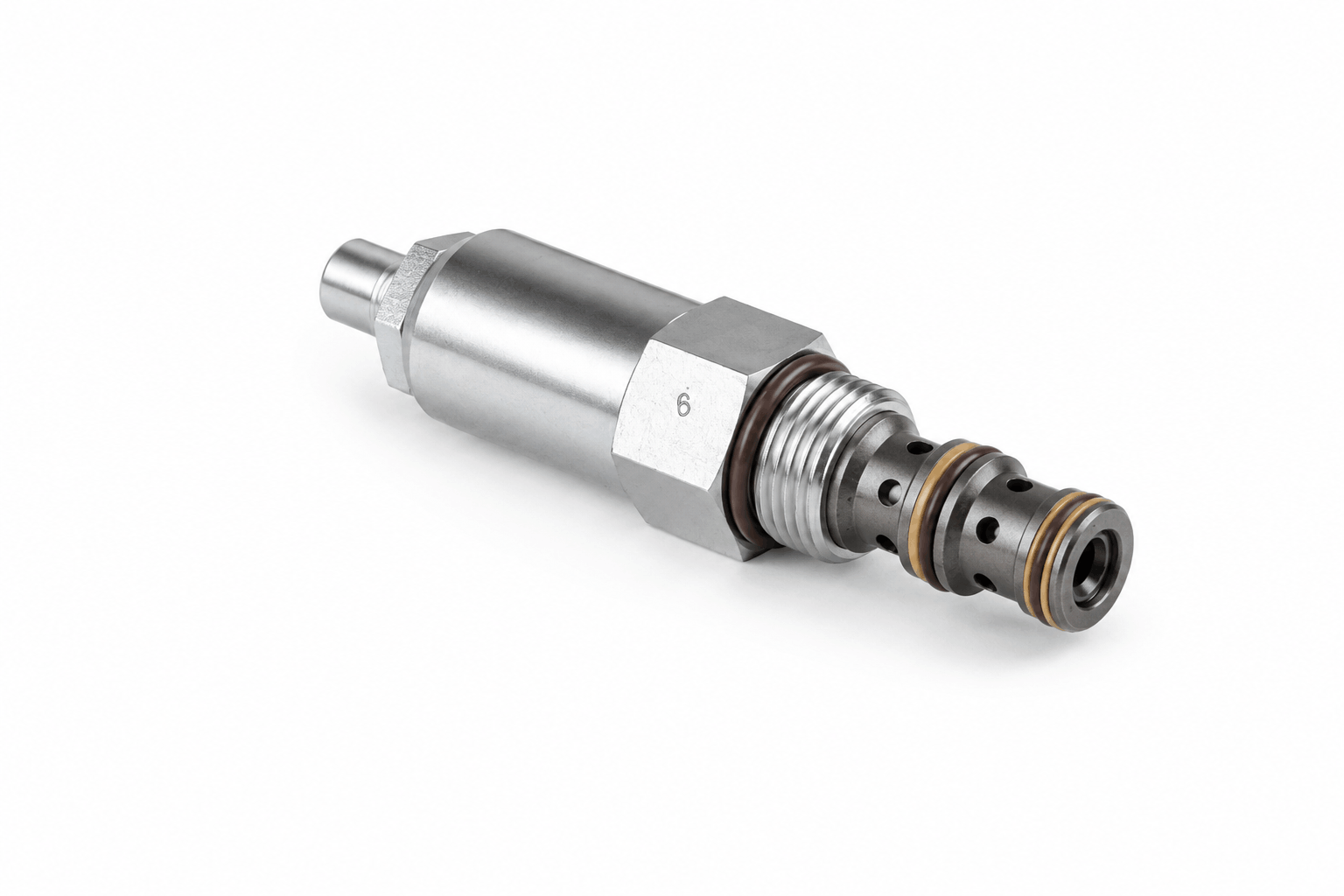

Danfoss CP230-1-V-0-E-C-XXX, numer katalogowy 137859.000, to hydrauliczny wkład nabojowy redukcyjno-upustowy (reducing/relieving). Przeznaczony jest do regulacji ciśnienia w obwodzie wtórnym. Wykonanie bez obudowy wymaga odpowiedniego gniazda SDC10-3 w bloku hydraulicznym.

Zasada działania

Zawór działa bezpośrednio. Olej przepływa z przyłącza 2 do przyłącza 1, w którym utrzymywane jest ciśnienie zredukowane. Po osiągnięciu nastawy zawór ogranicza przepływ zasilający. Wzrost ciśnienia w obwodzie wtórnym może otworzyć drogę z przyłącza 1 do przyłącza 3, połączonego ze zbiornikiem.

Dane techniczne

• Producent: Danfoss
• Pełne oznaczenie: CP230-1-V-0-E-C-XXX
• Numer katalogowy P/N: 137859.000
• Symbol sklepu: CP2301V0ECXXX
• Konstrukcja: wkład nabojowy, bez obudowy
• Funkcja: redukcyjno-upustowy (reducing/relieving)
• Sterowanie: bezpośrednie
• Ciśnienie znamionowe: 210 bar
• Zakres regulacji: 7–97 bar
• Przepływ znamionowy: 40 l/min przy różnicy ciśnień 7 bar
• Regulacja: zewnętrzna — kod E
• Uszczelnienia: FKM / Viton — kod V
• Gniazdo montażowe: SDC10-3
• Gwint montażowy wkładu: 7/8-14 UNF

Oznaczenie wykonania

Kod V określa uszczelnienia, 0 oznacza brak obudowy, E regulację zewnętrzną, a C zakres regulacji 7–97 bar. Ciśnienie znamionowe 210 bar jest parametrem zaworu; nie oznacza zakresu regulacji do 210 bar.

Dobór i montaż

Przed zakupem porównaj pełne oznaczenie i numer katalogowy, gniazdo montażowe, zakres regulacji oraz zgodność uszczelnień z medium. Gwint wkładu służy do osadzenia w bloku i nie jest rozmiarem przyłącza przewodu. Połączenia przyłączy 1, 2 i 3 wykonaj zgodnie ze schematem w karcie. Nastawę dopasuj do wymagań obwodu wtórnego.
