Zawór redukcyjny nabojowy Danfoss CP230-1-B-0-E-C-XXX P/N 130992.000

Zawór redukcyjny nabojowy Danfoss CP230-1-B-0-E-C-XXX – 130992.000

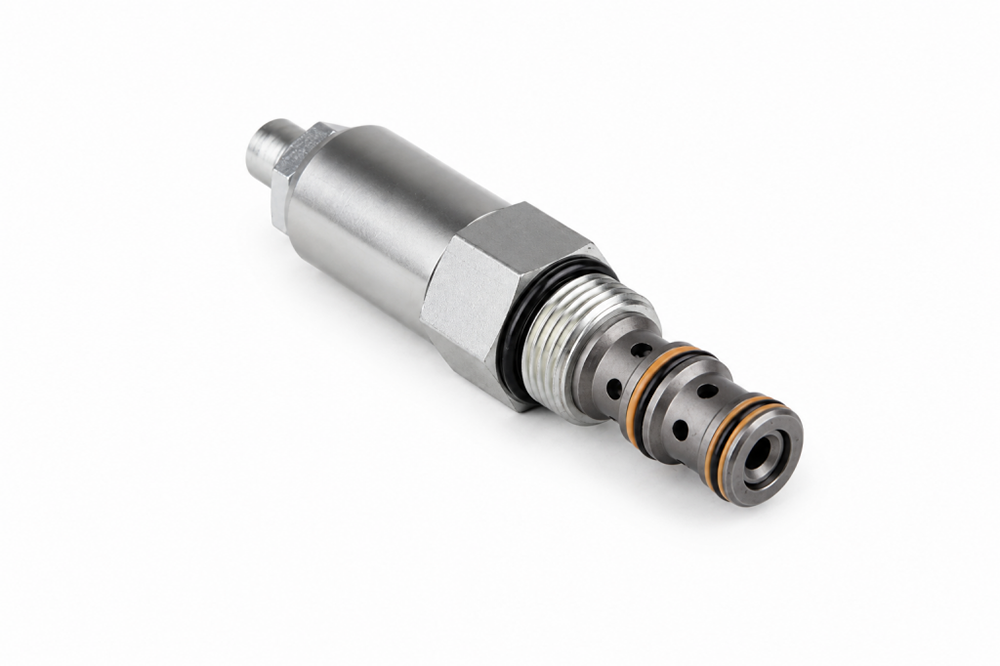

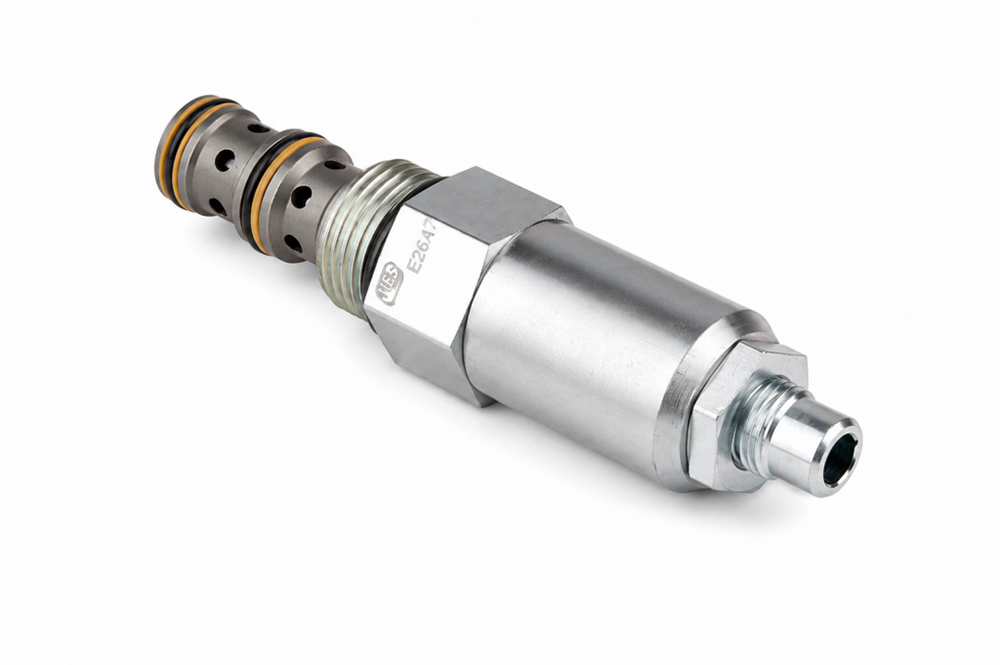

Danfoss CP230-1-B-0-E-C-XXX to hydrauliczny zawór redukcyjny nabojowy bezpośredniego działania, wyposażony w funkcję upustową (reducing/relieving). Przeznaczony jest do regulacji ciśnienia w odpowiednim obwodzie układu hydrauliki siłowej.

Zawór umożliwia ograniczanie ciśnienia po stronie regulowanej oraz odprowadzanie oleju do zbiornika w ramach funkcji upustowej. Konstrukcja nabojowa pozwala na montaż w gnieździe SDC10-3.

Parametry techniczne

• Producent: Danfoss
• Seria: CP230-1
• Oznaczenie: CP230-1-B-0-E-C-XXX
• Numer katalogowy: 130992.000
• Symbol: CP2301B0EC
• Rodzaj: zawór redukcyjny nabojowy z funkcją upustową
• Sposób działania: bezpośredni
• Ciśnienie znamionowe: 210 bar
• Przepływ znamionowy: 40 l/min przy różnicy ciśnień 7 bar
• Zakres regulacji ciśnienia: 7–97 bar (wersja C)
• Gniazdo montażowe: SDC10-3
• Gwint montażowy: 7/8-14 UNF
• Uszczelnienia: Buna-N (NBR)
• Wykonanie: bez korpusu przyłączeniowego
• Rodzaj regulacji: zewnętrzna (E)
• Masa katalogowa: 0,23 kg
• Kod EAN: 2010000738306

Zastosowanie zaworu CP230-1

Zawór może być stosowany w odpowiednio zaprojektowanych układach hydraulicznych wymagających regulacji ciśnienia w wybranej gałęzi instalacji oraz funkcji upustowej. Dobór zależy od wymaganego ciśnienia, przepływu, konstrukcji bloku hydraulicznego oraz schematu instalacji.

Montaż i dobór zaworu Danfoss

Zawór jest przeznaczony do gniazda SDC10-3 i dostarczany w wykonaniu bez korpusu przyłączeniowego. Przed zamówieniem należy porównać pełny symbol, rodzaj gniazda, zakres regulacji i parametry techniczne z dokumentacją układu.

Uwaga: oznaczenie XXX nie określa w udostępnionej karcie konkretnej nastawy fabrycznej. W razie potrzeby należy ją potwierdzić dla zamawianego egzemplarza.
