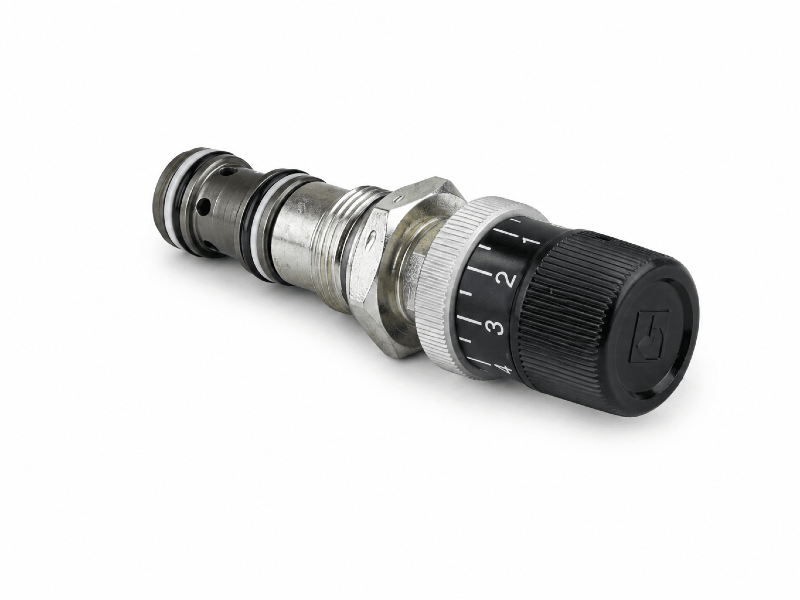

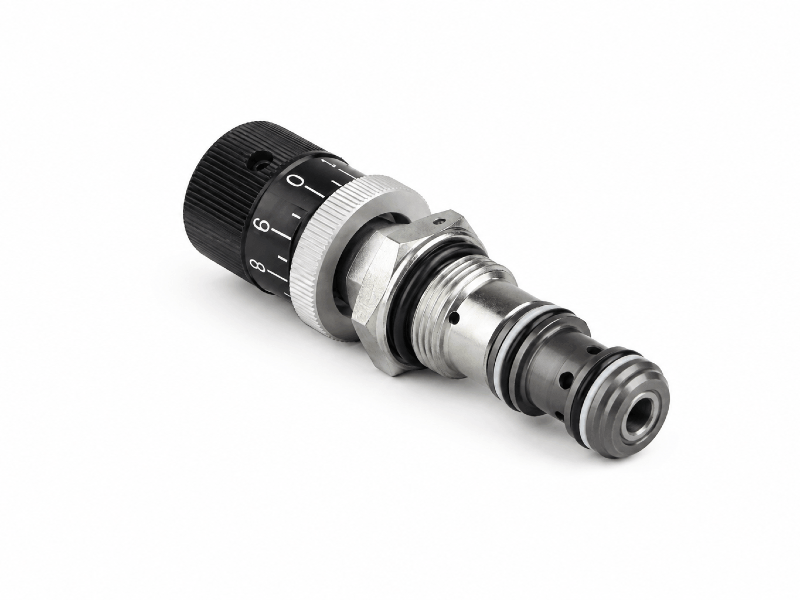

Zawór redukcyjny nabojowy Danfoss PPRC 06-M-2-00-XXX P/N 810120819

Zawór redukcyjny nabojowy Danfoss PPRC 06-M-2-00-XXX P/N 810120819

Danfoss PPRC 06-M-2-00-XXX, numer katalogowy 810120819, to hydrauliczny wkład nabojowy redukcyjny, bez funkcji upustowej. Przeznaczony jest do regulacji ciśnienia w obwodzie wtórnym. Wykonanie bez obudowy wymaga odpowiedniego gniazda NCS06/3 w bloku hydraulicznym.

Zasada działania

Jest to zawór normalnie otwarty, sterowany pilotowo. Przyłącze 2 zasila przyłącze 1 do osiągnięcia nastawionego ciśnienia. Następnie zawór dławi przepływ, ograniczając ciśnienie wyjściowe. Przyłącze 3 służy wyłącznie do drenażu. PPRC 06 nie ma funkcji upustowej z obwodu wtórnego; sposób jego zabezpieczenia przed wzrostem ciśnienia należy uwzględnić w projekcie układu.

Dane techniczne

• Producent: Danfoss
• Pełne oznaczenie: PPRC 06-M-2-00-XXX
• Numer katalogowy P/N: 810120819
• Symbol sklepu: PPRC06M200XXX
• Konstrukcja: wkład nabojowy, bez obudowy
• Funkcja: redukcyjny, bez funkcji upustowej
• Sterowanie: pilotowe
• Ciśnienie znamionowe: 315 bar
• Zakres regulacji: 30–140 bar
• Przepływ znamionowy: 40 l/min przy różnicy ciśnień 7 bar
• Regulacja: pokrętło kalibrowane — kod M
• Uszczelnienia: Buna-N / NBR — brak oznaczenia V
• Gniazdo montażowe: NCS06/3
• Gwint montażowy wkładu: M22×1,5

Oznaczenie wykonania

Kod M oznacza pokrętło kalibrowane, 2 zakres 30–140 bar, a 00 brak obudowy. W tym oznaczeniu nie występuje kod V, dlatego uszczelnienia są standardowe Buna-N / NBR. Oznaczenie XXX nie określa konkretnej nastawy ciśnienia w barach.

Dobór i montaż

Przed zakupem porównaj pełne oznaczenie i numer katalogowy, gniazdo montażowe, zakres regulacji oraz zgodność uszczelnień z medium. Gwint wkładu służy do osadzenia w bloku i nie jest rozmiarem przyłącza przewodu. Połączenia przyłączy 1, 2 i 3 wykonaj zgodnie ze schematem w karcie. Nastawę dopasuj do wymagań obwodu wtórnego.
