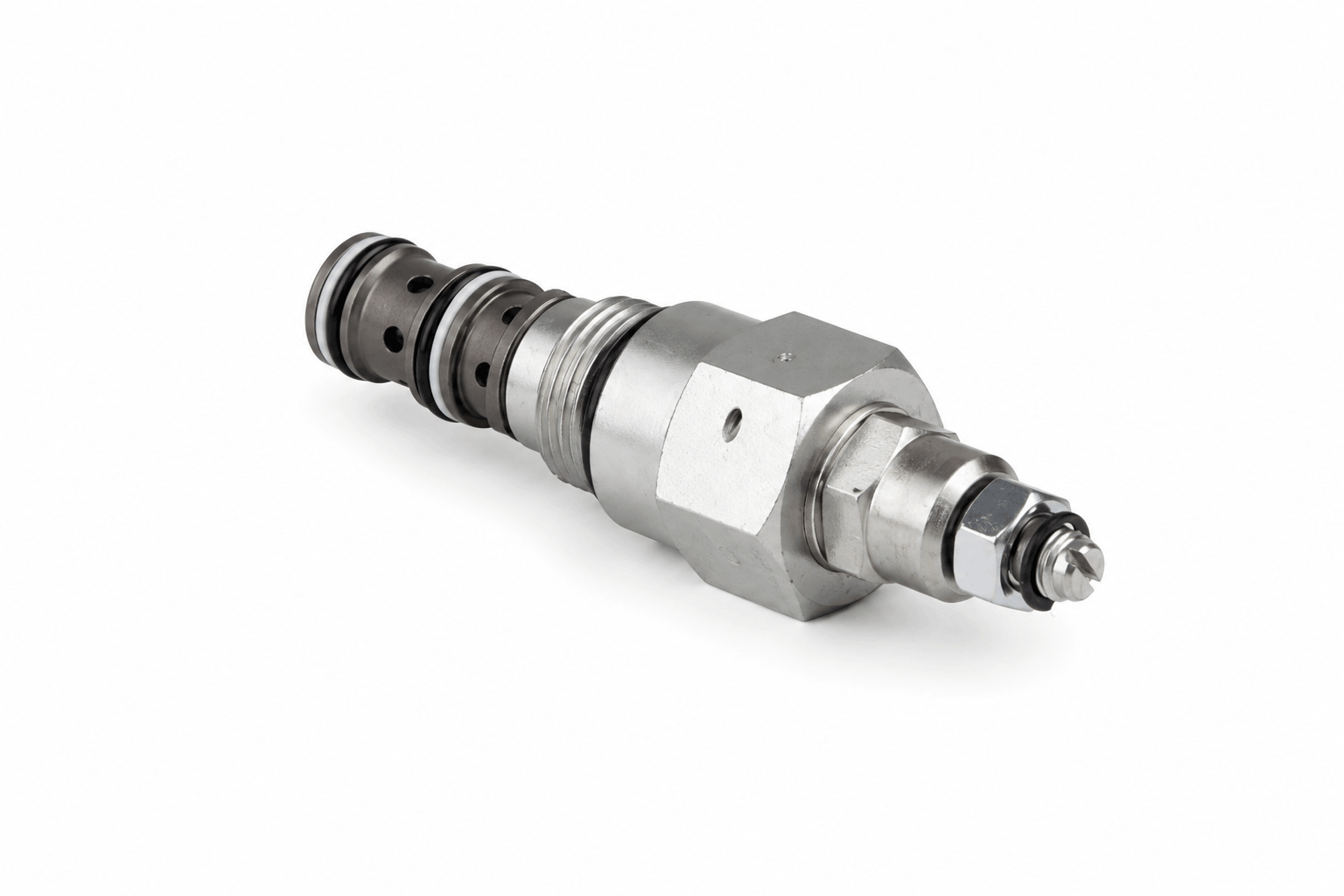

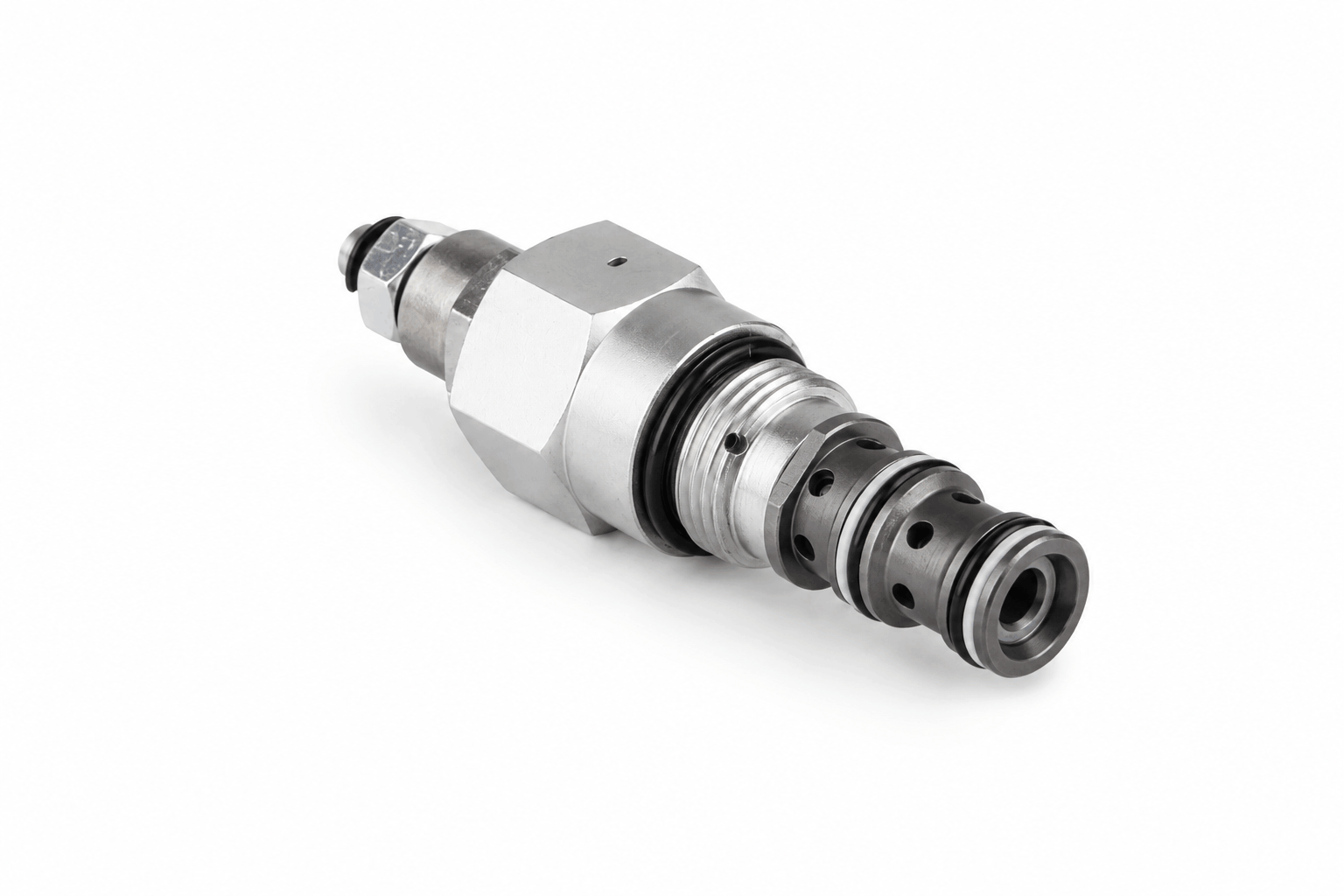

Zawór redukcyjny nabojowy Danfoss PRMP 064-EN-2-00-XXX P/N 810192619

Zawór redukcyjny nabojowy Danfoss PRMP 064-EN-2-00-XXX P/N 810192619

Danfoss PRMP 064-EN-2-00-XXX, numer katalogowy 810192619, to hydrauliczny wkład nabojowy redukcyjno-upustowy (reducing/relieving). Przeznaczony jest do regulacji ciśnienia w obwodzie wtórnym. Wykonanie bez obudowy wymaga odpowiedniego gniazda SDC10-3 w bloku hydraulicznym.

Zasada działania

Jest to zawór normalnie otwarty, sterowany pilotowo. Olej przepływa z przyłącza 2 do przyłącza 1, dopóki ciśnienie wtórne nie osiągnie nastawy. Zawór ogranicza wtedy przepływ zasilający. Gdy ciśnienie w przyłączu 1 wzrośnie pod wpływem siły zewnętrznej, otwiera się droga upustu z 1 do 3.

Dane techniczne

• Producent: Danfoss
• Pełne oznaczenie: PRMP 064-EN-2-00-XXX
• Numer katalogowy P/N: 810192619
• Symbol sklepu: PRMP064EN200XX
• Konstrukcja: wkład nabojowy, bez obudowy
• Funkcja: redukcyjno-upustowy (reducing/relieving)
• Sterowanie: pilotowe
• Ciśnienie znamionowe: 315 bar
• Zakres regulacji: 30–140 bar
• Przepływ znamionowy: 40 l/min
• Regulacja: zewnętrzna śruba — kod EN
• Uszczelnienia: Buna-N / NBR — brak oznaczenia V
• Gniazdo montażowe: SDC10-3
• Gwint montażowy wkładu: 7/8-14 UNF

Oznaczenie wykonania

Kod EN oznacza zewnętrzną regulację śrubą, 2 zakres 30–140 bar, a 00 brak obudowy. Brak kodu V oznacza uszczelnienia Buna-N / NBR. Oznaczenie XXX nie określa konkretnej nastawy ciśnienia w barach.

Dobór i montaż

Przed zakupem porównaj pełne oznaczenie i numer katalogowy, gniazdo montażowe, zakres regulacji oraz zgodność uszczelnień z medium. Gwint wkładu służy do osadzenia w bloku i nie jest rozmiarem przyłącza przewodu. Połączenia przyłączy 1, 2 i 3 wykonaj zgodnie ze schematem w karcie. Nastawę dopasuj do wymagań obwodu wtórnego.
